1.2. Das Dreibeinstativ (a). Der optische Tubus wird auf dem mitgelieferten Dreibeinstativ montiert.

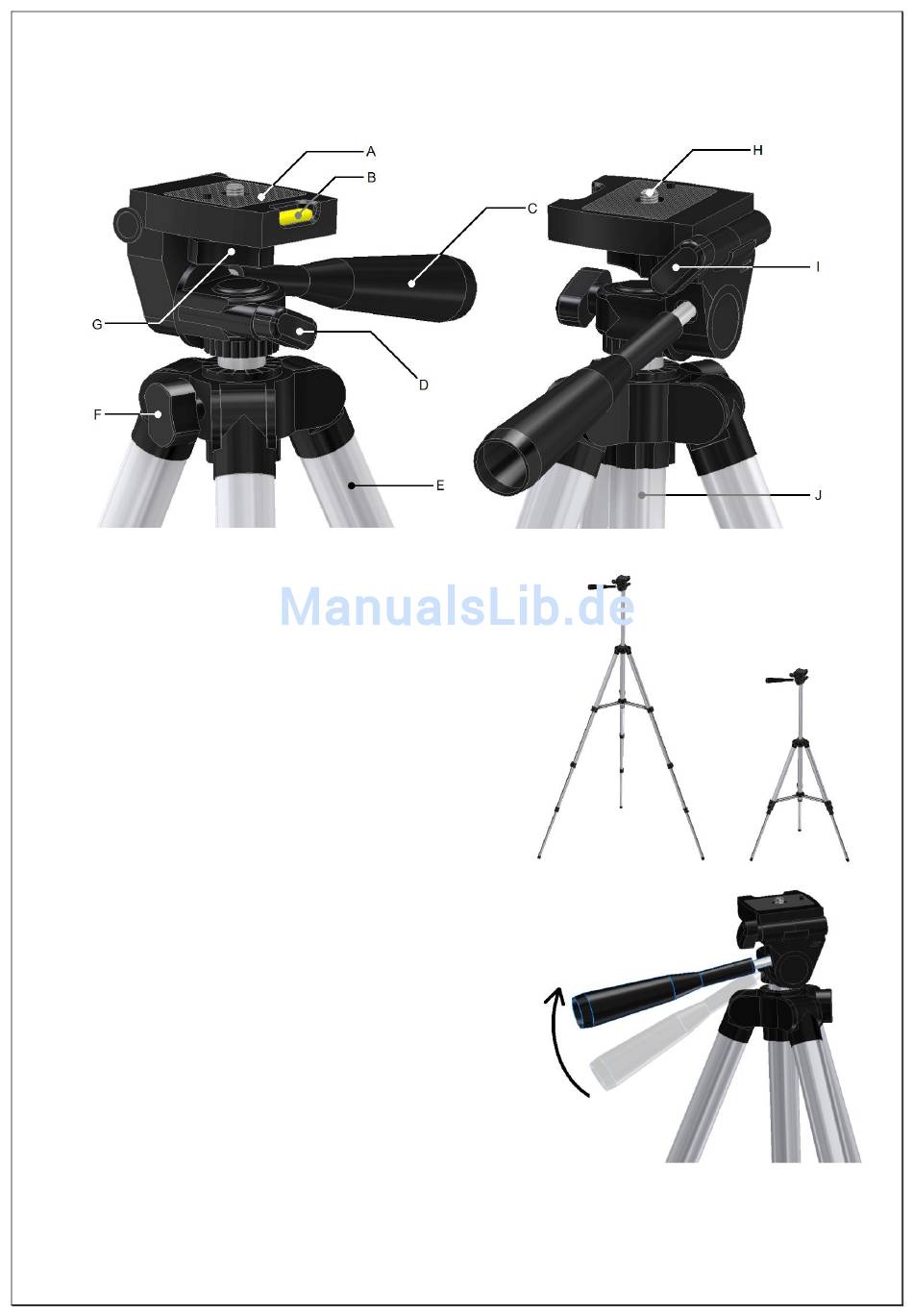

In Abb. 3 sehen Sie die Elemente des Stativkopfes.
Abb. 3.
A – Teleskopbasis
C – Handgriff
E – Stativbein
G – Feststellhebel (Teleskop)
I – Feststellhebel (Neigung)
1.2.1. Das Stativ ausfahren. Das Stativ ist kompakt und
die Metallbeine können in verschiedenen
Konfigurationen ausgezogen werden. Über eine zentrale
Achse kann das Stativ bei Bedarf weiter ausgefahren
werden – Abb. 4.
Den stabilsten Stand erreichen Sie jedoch mit minimal
ausgefahrenen Stativbeinen. Für optimale Stabilität und
höheren Bedienkomfort empfehlen wir die Verwendung
des eingefahrenen Stativs auf einem Tisch.
1.2.2. Kamerabasis (A). Die Kamerabasis (A) des Stativs
ist kompatibel zu den meisten Foto- und Videokameras
mit einem ¼"-20 Standardgewinde. Sie kann mithilfe der
integrierten Wasserwaage (B) nivelliert werden.
1.2.3. Handgriff (C). Der Handgriff wird verwendet, um
das Stativ in eine bestimmte Richtung auszurichten und
in einer bestimmten Neigung zu fixieren. Zum Neigen
der Kamerabasis (A) wird der Handgriff gelöst – Abb. 5.
1.2.4. Den Stativkopf in Az drehen. Lösen Sie den
Feststellhebel (D). Der Stativkopf bewegt sich jetzt frei
um die Drehachse (J) des Stativs – Azimutbewegung. Um
den Stativkopf in einem bestimmten Azimutwinkel zu
fixieren, ziehen Sie den Feststellhebel fest – Abb. 6.
B – Wasserwaage
D – Feststellhebel Az
F – Feststellhebel (Drehachse)
H – ¼"-20 Kameragewinde
J – Drehachse
Abb. 4.
Abb. 4.
Abb. 5.
