Das Omegon® AC 70/400 BackPack AZ
Herzlichen Glückwunsch zum Kauf des neuen Omegon® AC 70/400 BackPack AZ. Mit seiner aus optischem
Glas gefertigten Linse und seinem Lichtsammelvermögen ist dieses Teleskop der ideale Begleiter für den
Start in die Welt der Himmels- und Erdbeobachtung und wird Ihnen hierbei viel Vergnügen bereiten. Mit
diesem Teleskop können Sie die Krater auf dem Mond, Sonnenflecken (mit dem mitgelieferten Sonnenfilter),
die Galilei'schen Monde und die Ringe des Saturns beobachten.
Lieferumfang.
a – Dreibeinstativ aus Aluminium
b – Optischer Tubus
c – 5-fach-Sucherfernrohr
d – K 20 mm Okular 1,25"
e – K 10 mm Okular 1,25"
f – Prisma 1,25"
g – Sonnenfilter
h – Rucksack (nicht abgebildet)
1. Machen Sie sich mit Ihrem
Teleskop vertraut.
1.1. Der optische Tubus (b).
Der optische Tubus ist einer der
beiden Hauptbestandteile des
Teleskops. Er ist an einem End mit
einer Glaslinse (Objektiv) (1)
ausgestattet. Das Objektiv sammelt das vom Objekt ausgehende Licht. Dieses Teleskop hat ein
Objektiv mit einem Linsendurchmesser von 70 mm (2,7"). Am anderen Ende des Objektivs befindet
sich der Okularauszug (9). Der Okularauszug ist eine mechanische Vorrichtung, die einen Tubus (5)
auszieht. In Verbindung mit dem Prisma (8) und einem der mitgelieferten Okulare K 20 mm (d) und
K 10 mm (e) lässt sich so ein vergrößertes Abbild erzeugen, dass durch das Okular betrachtet werden
kann. Auf dem optischen Tubus ist zudem ein kleines Teleskop – ein Sucherfernrohr (c) – angebracht,
das verwendet wird, um den optischen Tubus auf ein Objekt auszurichten. Für die Ausrichtung wird
ein Stativ benötigt und zur Sonnenbeobachtung kann ein Sonnenfilter verwendet werden.
1 – Objektivlinse
4 – Bremse (Okularauszug)
7 – Klemmschraube für Prisma
10 – Schwalbenschwanz
2 – Optischer Tubus
5 – Ausziehtubus
8 – Prisma

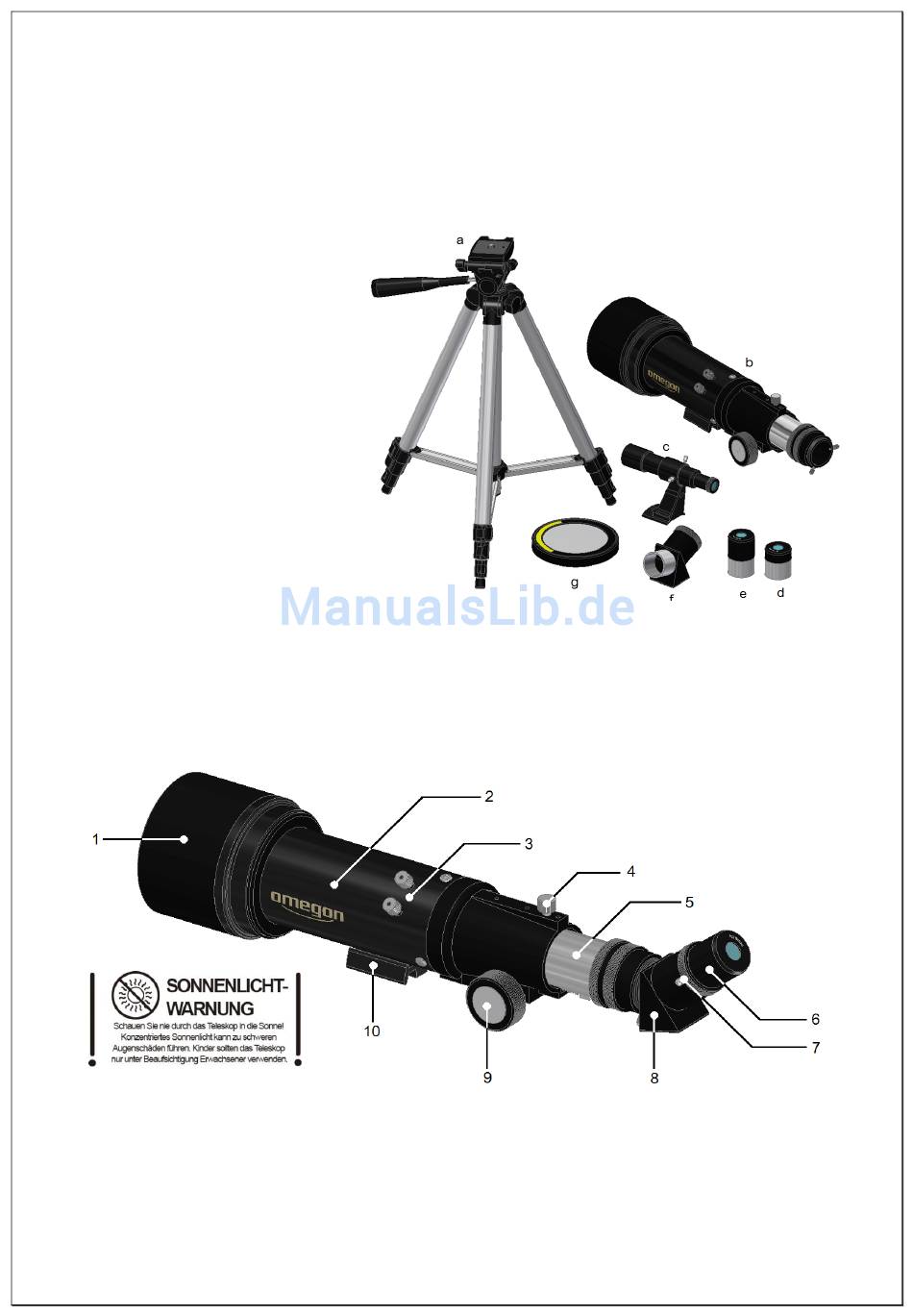

Abb. 1. Lieferumfang.
Abb. 2. Optischer Tubus
3 – Anschluss für Sucherfernrohr
6 – Okular
9 – Drehknopf (Okularauszug)
