btsr SMART MATRIX STITCH Betriebshandbuch Seite 42

Für ausführliche Informationen über die Funktion und Programmierungsmodalität der
einzelnen Parameter ist auf dei Beispiele der folgenden Seite und den Abschnitt 3 des
Handbuchs: „Programmierung der Betriebsparameter der Sensoren TS55/STITCH" Bezug zu
nehmen.

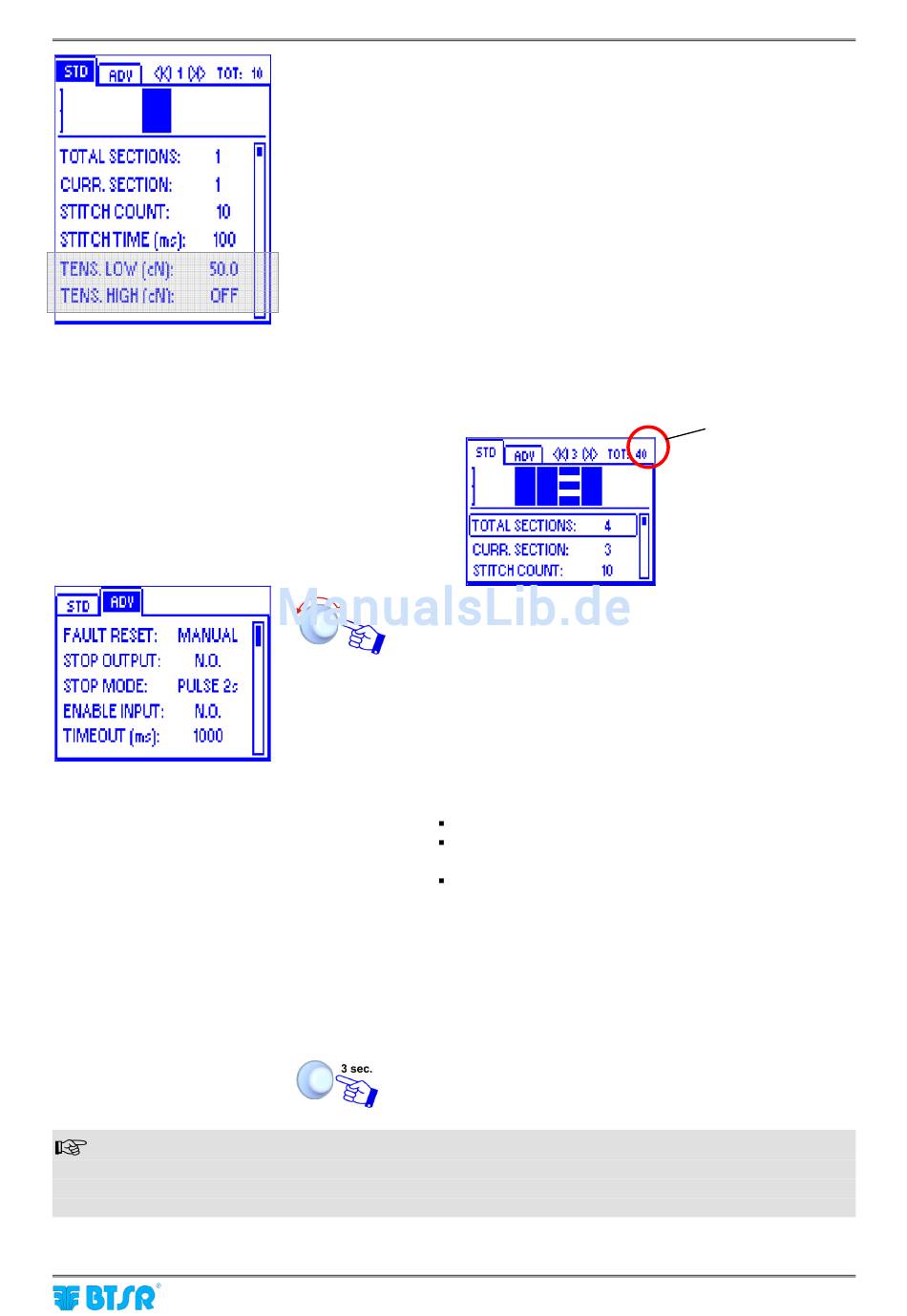

TENS.LOW: Kleinste Spannungsschwelle; das vom Sensor
erstellte analoge Spannungssignal muss größer als der in
STITCH TIME angezeigte Wert dieses Parameters sein.
[0,1...1000,0 cN – Default=50]
TENS.HIGH: Höchste Spannungsschwelle; das vom
Sensor erstellte analoge Spannungssignal darf den in
STITCH TIME angezeigten Wert dieses Parameters nicht
überschreiten. [0,1...1000,0 cN – Default=OFF]
Die Parameter TENS. LOW und TENS. HIGH können
ausgeschaltet werden (OFF). Es kann vor allem nützlich
sein, den Parameter TENS. HIGH auszuschalten.
Hinweis 1: Die Zahl der in TOTAL SECTIONS
eingestellten Sektionen wird in dem Balkendiagramm im
oberen Teil des Bildschirms graphisch gezeigt.
Das folgende Beispiel zeigt an, dass 4 Sektionen für
insgesamt 40 Nahtstiche eingestellt worden sind. Die
Sektion, die gerade programmiert wird (Sektion 3,) wird von
dem blinkenden Balken angezeigt.
In dem Fenster ADV können folgende Parameter
eingestellt werden:
FAULT RESET: Resetmodus Störung
[AUTO, MANUAL – Default=MANUAL]:
[MANUAL] Manuelles Reset vom Terminal oder Sensor
[AUTO] automatisches Reset für den ersten Sync-Impuls,
der nach dem Neustart der Maschine erstellt wird.
STOP OUTPUT: Elektrische Schnittstelle des
Ausgangs STOP
STOP MODE: als Ausgang von STOP verwendeter
Signaltyp [Cont, Pulse 2s, Pulse 10s –
Default=PULSE 2s]. Mögliche Alternativen sind:
Dauersignal (CONT)
Impuls mit einer Dauer von 2 sec.
2s)
Impuls mit einer Dauer von 10 sec.
10s)
ENABLE INPUT: Elektrische Schnittstelle des Eingangs
SYNC [NO oder NC –
TIMEOUT: Höchstzeit zwischen zwei von der Maschine
gelieferten SYNC-Signalen. Nach Ablauf dieser Zeit seht
der Sensor die Naht für fertiggestellt an und kontrolliert, ob
die Zahl der ausgeführten Stiche korrekt ist
[200...10000ms – Default=1000]
Für die Aktivierung der Speicherfunktion
SMART MATRIX STITCH
Programmierung des Artikels
Nahtstiche
insgesamt
[NO oder NC – Default=N.O.]
Default=N.O.]
(PULSE
(PULSE
