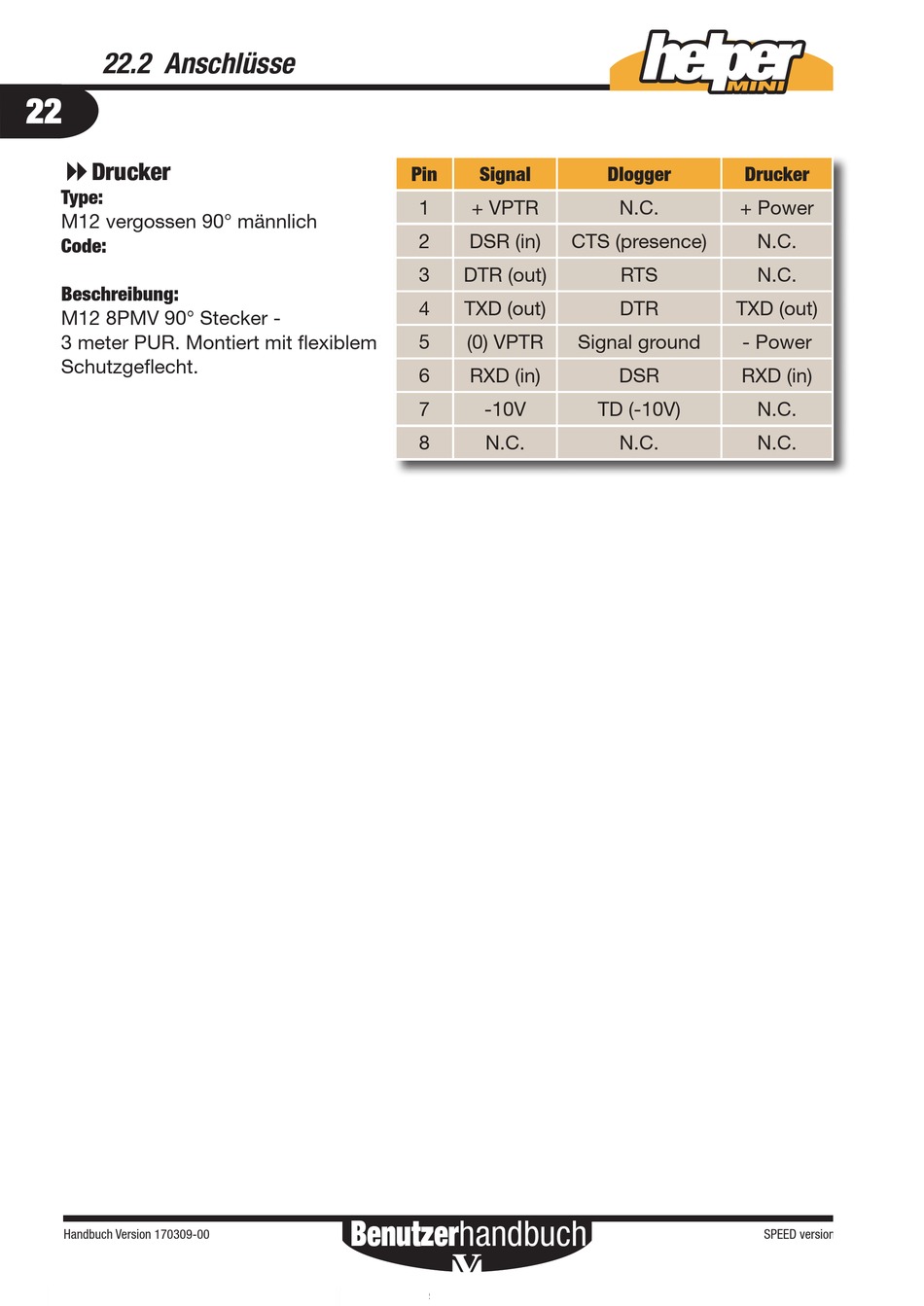

22.2 Anschlüsse
22
8
Drucker
Type:
M12 vergossen 90° männlich
Code:
Beschreibung:
M12 8PMV 90° Stecker -
3 meter PUR. Montiert mit flexiblem
Schutzgeflecht.
Handbuch Version 170309-00
Pin Signal
1 + VPTR
2 DSR (in)
3 DTR (out)
4 TXD (out)
5 (0) VPTR
6 RXD (in)
7 -10V
8 N.C.
Benutzerhandbuch
Dlogger Drucker
N.C. + Power
CTS (presence)
RTS
DTR TXD (out)
Signal ground - Power
DSR RXD (in)
TD (-10V)
N.C.
N.C.
N.C.
N.C.
N.C.
