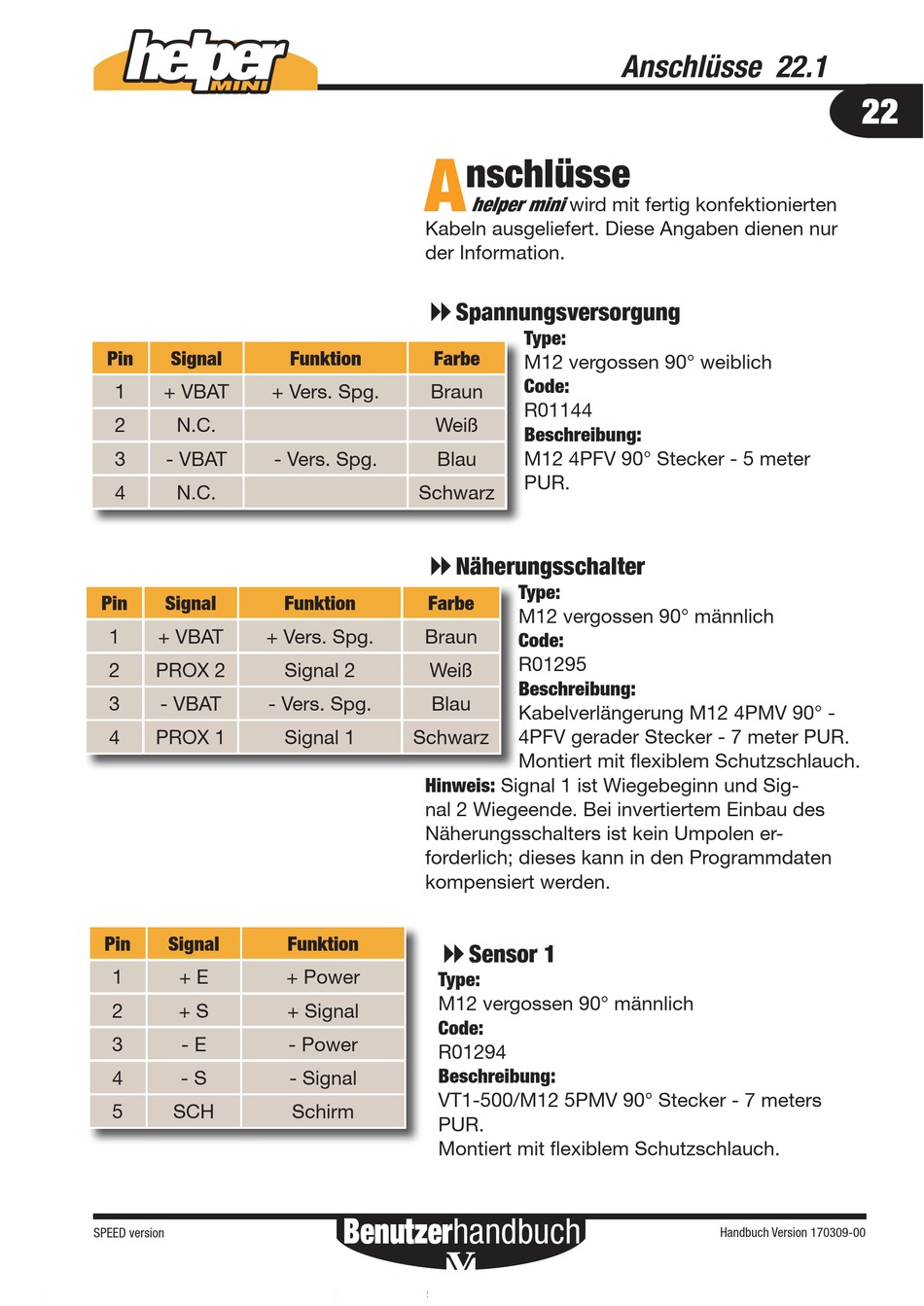

Anschlüsse - Helper mini Benutzerhandbuch

Pin Signal
1 + VBAT
2 N.C.
3 - VBAT
4 N.C.
Pin Signal
1 + VBAT + Vers. Spg.
2 PROX 2
3 - VBAT - Vers. Spg.
4 PROX 1
Pin Signal
1 + E
2 + S
3 - E
4 - S
5 SCH
SPEED version
A
Kabeln ausgeliefert. Diese Angaben dienen nur
der Information.
8
Funktion Farbe
+ Vers. Spg. Braun
Weiß
- Vers. Spg. Blau
Schwarz
8
Funktion Farbe
Braun
Signal 2 Weiß
Blau
Signal 1 Schwarz
Hinweis: Signal 1 ist Wiegebeginn und Sig-
nal 2 Wiegeende. Bei invertiertem Einbau des
Näherungsschalters ist kein Umpolen er-
forderlich; dieses kann in den Programmdaten
kompensiert werden.
Funktion
8
+ Power
Type:
M12 vergossen 90° männlich
+ Signal
Code:
- Power
R01294
Beschreibung:
- Signal
VT1-500/M12 5PMV 90° Stecker - 7 meters
Schirm
PUR.
Montiert mit flexiblem Schutzschlauch.
Benutzerhandbuch
Anschlüsse 22.1
nschlüsse
helper mini
wird mit fertig konfektionierten
Spannungsversorgung
Type:
M12 vergossen 90° weiblich
Code:
R01144
Beschreibung:
M12 4PFV 90° Stecker - 5 meter
PUR.
Näherungsschalter
Type:
M12 vergossen 90° männlich
Code:
R01295
Beschreibung:
Kabelverlängerung M12 4PMV 90° -
4PFV gerader Stecker - 7 meter PUR.
Montiert mit flexiblem Schutzschlauch.
Sensor 1
22
Handbuch Version 170309-00
