Intec Argus 152 Bedienungsanleitung Seite 45

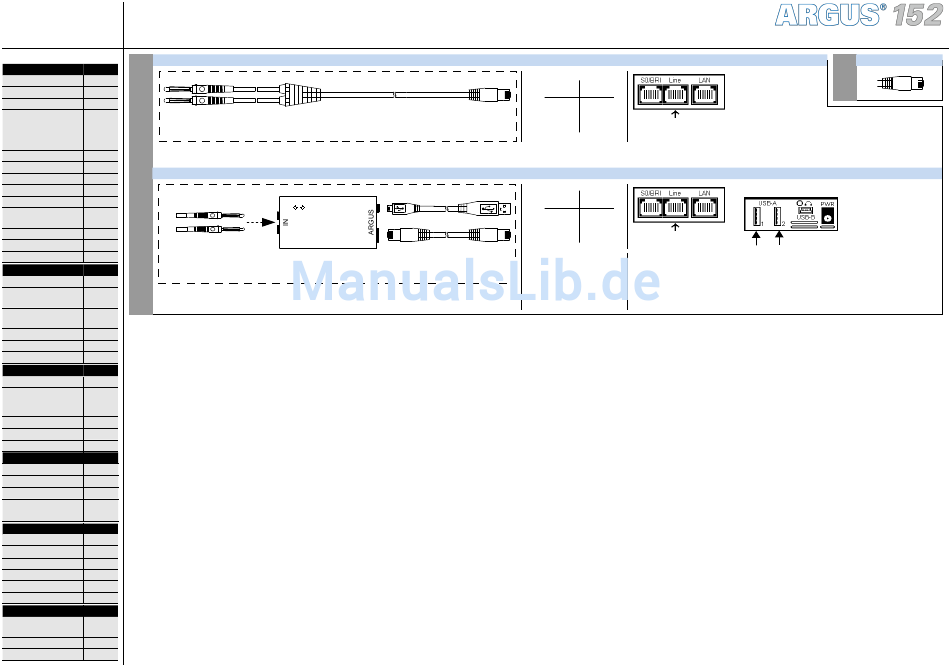

Leitungsplan
Kupfertests
Querverweise:
Kupfertests: R-Messung / RC-Prüfung / Line-Monitor / TDR
Menü Seite
Anschluss 6
Anschluss-Assistent 7
Hauptmenü 8, 12
Einzeltests
Data-, VoIP-, IPTV-,
8-12
VoD-, Bridge-,
Physik-Tests
Testergebnisse 8, 12
Status 8
Kupfertests: Line-Monitor
Parallele-, Autotests 10-11
Einstellungen 13-22
Remotezug., Gerät 14
Profile, Virt.-Profile
15-20
VoIP-Account
ISDN / Analog 21-22
Akku laden 8, 12
Hilfe 8, 12
IP- und ATM-Tests Seite
IP-Ping / Traceroute 23
HTTP- / FTP-Downl.
24
FTP-Upl./Server
VPI/VCI-Scan
26
ATM-OAM-Ping
IPTV / passiv / Scan 27
Video on Demand 28
VoIP-Ruf / warten 29
ISDN-Tests Seite
BERT 32
MSN-Abfrage
Dienstmerkmale 33
Dienstetest
X.31 34
CF-Tests, Verbind. 35
Zeitmess., Auto.Test 36
Kupfertests Seite
Copper Box 38-39
RC-Prüfung 40
Line-Monitor, TDR 41
Leitungsqualif.
42
Leitungssymmetrie
Sonstige Tests Seite
Textbr., Netzwerks. 25
Loop 30
Verbindung (a/b)
35
Monitor (a/b) 35
PESQ 37
ETH Kabeltests 31
Sonstiges Seite
Legende
3
Protokoll-Übersicht
Hotkeys 4
Leitungsplan 43-45
xDSL/Analog/Uk0-2-Draht-Kabel
(Art.-Nr. 020015)
Active Probe II
(Art.-Nr. 015091)
Ban. RJ45
rt 4
sw 5
Ban. RJ45
sw 4
sw 5
Die Active Probe II benötigt über die USB-A Schnittstelle (1 oder 2)
eine Spannungsversorgung, diese kann über die Einstellungen oder
die entsprechenden Tests aktiviert werden.
– Seite 45 –
RJ45
Die Kupfertests erfolgen
auf den Kontakten 4 und
5 der Line-Buchse.
Alternativ können die
Kupfertests auch mit jeder
anderen Anschlussleitung
erfolgen, welche die
Kontakte 4 und 5
verwendet.
1
8
