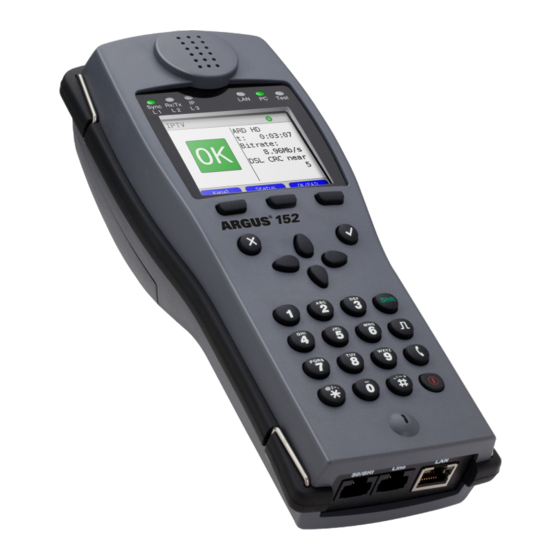

Intec Argus 152 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Intec Anleitungen
  4. Analyseinstrumente
  5. Argus 152
  6. Bedienungsanleitung

Intec Argus 152 Bedienungsanleitung

Vorschau ausblenden

Quicklinks

Diese Anleitung herunterladen
» Menü- & Leitungsplan
gültig ab Firmware-Version R2.90.00
loading

Inhaltszusammenfassung für Intec Argus 152

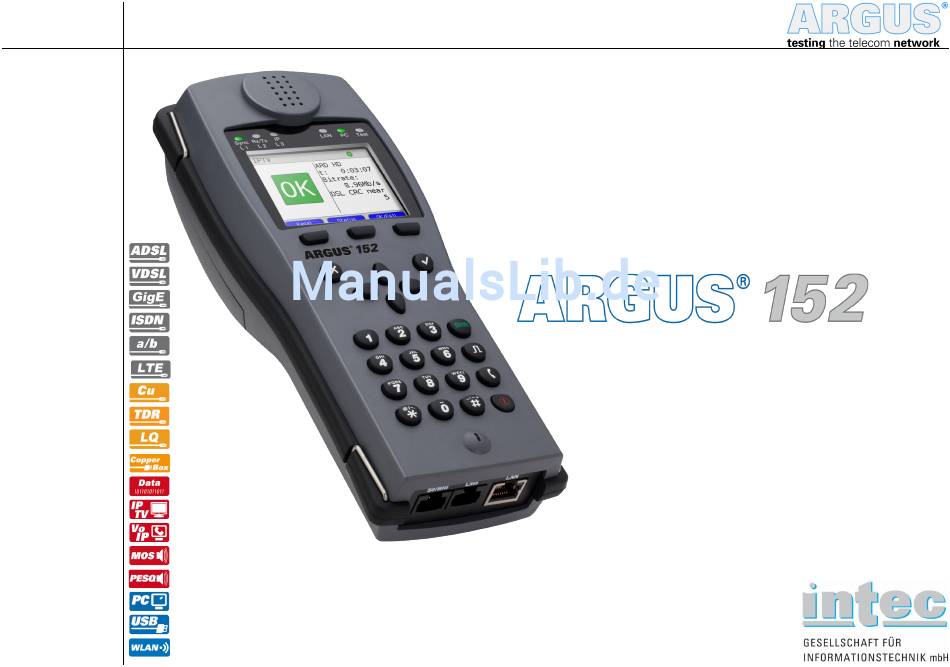

  • Seite 1 » Menü- & Leitungsplan gültig ab Firmware-Version R2.90.00...
  • Seite 3 Legende, Status, Protokoll-Übersicht – Seite 3 – Querverweise: ADSL / VDSL / Ethernet / LTE Menü Seite Menü Anschluss Service Data In Abhängigkeit des Konfigurationsmenü Anschluss-Assistent gewählten Anschlusses und Service VoIP Defaultwert Konfig.menü Anschluss-Modus und Hauptmenü 8, 12 Eingabemenü Service IPTV konfigurierten Einzeltests Services/Lines können Teile...
  • Seite 4 Hotkeys – Seite 4 – Querverweise: ADSL / VDSL / Ethernet / LTE S0 / Uk0 / a/b Kupfertests Menü Seite Anschluss Copper Box Taste ADSL VDSL Ethernet Taste S0 / Uk0 Taste Kupfertests Anschluss-Assistent Autotest Hauptmenü 8, 12 ARGUS-Status ARGUS-Status ARGUS-Status Einzeltests...

  • Seite 5: Atm-Oam-Ping

    Einzeltests – Seite 5 – Querverweise: ADSL / VDSL / Ethernet / LTE / Kupfertests Menü Seite ADSL - / VDSL- ADSL-/ VDSL- Anschluss ADSL / VDSL Ethernet IP- basiert Ethernet Kabeltest Kupfertests Bridge Router Anschluss-Assistent Hauptmenü 8, 12 IP-Ping Einzeltests Data-, VoIP-, IPTV-, Traceroute...
  • Seite 6 Einschalten und Anschlussauswahl – Seite 6 – Querverweise: ADSL / VDSL / Ethernet / LTE Menü Seite ARGUS-Status Anschluss Anschluss-Assistent ARGUS Akku laden Hauptmenü 8, 12 einschalten beenden Einzeltests Data-, VoIP-, IPTV-, 8-12 VoD-, Bridge-, Physik-Tests Testergebnisse 8, 12 Hotkey Menü...
  • Seite 7 Anschluss-Assistent Anschluss-Assistent – Seite 7 – Querverweise: Menü Menü Seite Anschluss Anschluss Anschluss-Assistent ADSL ADSL-Modus? Anschluss-Modus? Profil Hauptmenü 8, 12 VDSL ATU-R Endgerät Profil 1-20 Annex A/M auto Einzeltests Ethernet ATU-R Bridge Anschlussname? Annex B/J auto Data-, VoIP-, IPTV-, 8-12 ATU-R Router VoD-, Bridge-, Annex A auto...
  • Seite 8 Hauptmenü, Einzeltests, Testergebnisse, Status (Anschluss: ADSL, VDSL, Ethernet, LTE, Kupfertests) – Seite 8 – Querverweise: xDSL / Ethernet / LTE / Kupfertests xDSL / Ethernet / LTE / Kupfertests xDSL / Ethernet / LTE / Kupfertests Menü Seite Menü Anschluss Einzeltests Einzeltests Anschluss-Assistent...
  • Seite 9 Servicetests: Data-Tests, VoIP-Tests, IPTV-Tests, Opt.-Tests, Bridge-Tests, Physik-Tests (Anschluss: ADSL, VDSL, Ethernet, LTE) – Seite 9 – Querverweise: ADSL / VDSL / Ethernet / LTE ADSL / VDSL / Ethernet ADSL / VDSL / Ethernet Menü Seite Service aktiv Service aktiv Service aktiv Anschluss Profil x...
  • Seite 10 Servicetests: Parallele Tests Test-Status – Seite 10 – Querverweise: xDSL / Ethernet / LTE xDSL / Ethernet / LTE Menü Seite Einzeltests Erster Test aktiv Anschluss Test-Status Test-Status IP-Ping Test-Status z.B. IP-Ping Anschluss-Assistent siehe Seite 23 Traceroute Hauptmenü 8, 12 HTTP-Download Einzeltests HTTP-Upl.
  • Seite 11 Servicetests: IP Autotest – Seite 11 – Querverweise: ADSL / VDSL / Ethernet / LTE Menü Seite Menü Anschluss IP Autotest Profil 1-5 IP Test hinzufügen Autotest IP Autot. Prof. 1-5 Anschluss-Assistent Autotest Szenario Hauptmenü 8, 12 IP Test ersetzen Name Einzeltests Autotest Profil Auswahl...
  • Seite 12 Hauptmenü, Einzeltests, Testergebnisse (Anschluss: S0, Uk0, a/b) – Seite 12 – Querverweise: S0 / Uk0 / a/b S0 / Uk0 / a/b S0 / Uk0 / a/b Menü Seite Menü Anschluss Einzeltests Einzeltests Anschluss-Assistent Starten von ISDN-Tests siehe Seite 32 Autotest BERT Hauptmenü...
  • Seite 13 Einstellungen und Rücksetzen Sichern/Wiederherstellen, Clouddienste – Seite 13 – Querverweise: Menü Seite Serverauswahl Menü Clouddienste Anschluss Einstellungen Firmwareupdate Firmware Anschluss-Assistent Profile Profile Profile siehe Seite 15-20 Server Konfiguration Hauptmenü 8, 12 Messprotokoll ISDN* ISDN* ISDN und Analog siehe Seite 21-22 Updateprüfung Einzeltests BERT*...
  • Seite 14 Einstellungen und Rücksetzen Remotezugang, Gerät – Seite 14 – Querverweise: Menü Seite Menü Menü Anschluss Bediensprache Einstellungen Einstellungen Anschluss-Assistent Deutsch Remotezugang Gerät Hauptmenü 8, 12 English Management Schn. Bediensprache Managem. Schnitts. Francais Einzeltests Webserver LCD-Helligkeit Start Management Schn. Data-, VoIP-, IPTV-, 8-12 Start Webserver Datum/Zeit-Einst.

  • Seite 15: Einstellungen Profile

    Einstellungen Profile – Seite 15 – Querverweise: xDSL / Ethernet / LTE Menü Seite Physik xDSL/Ethernet inaktiv Anschluss-Ass. siehe Seite 7 Profil Anschluss Profil x Phys. Parameter siehe Seite 16 Profil 1-20 Anschluss-Assistent Profil Hauptmenü 8, 12 Notiz Einzeltests Data-, VoIP-, IPTV-, Profil editieren Profil Vorauswahl 8-12...
  • Seite 16 Einstellungen Phys. Parameter: ADSL, VDSL, Ethernet, LTE – Seite 16 – Querverweise: ADSL VDSL Ethernet Menü Seite Physik ADSL inaktiv Physik VDSL inaktiv LTE inaktiv Physik Ethernet inaktiv Anschluss Profil x Profil x Profil x Profil x Anschluss-Assistent Hauptmenü 8, 12 Einzeltests Data-, VoIP-, IPTV-, 8-12...
  • Seite 17 Einstellungen Profile – Services (Service Data, Service VoIP, Service IPTV, Service Opt.), Virt. Profile – Seite 17 – Querverweise: ADSL / VDSL / Ethernet / LTE Menü Seite Service Opt. inaktiv Service IPTV inaktiv Service VoIP inaktiv Service Data inaktiv Service / Virtual Line inaktiv Anschluss Profil 1-20...
  • Seite 18 Einstellungen Profile – Virt. Profil (Protokoll, ATM, VLAN, PPP, PPTP, APN, IP Version, IPv4, IPv6 Daten-Log) – Seite 18 – Querverweise: Menü Seite Menü VLAN Anschluss Einstellungen VLAN Modus PPP Profil 1-20 APN Profil 1-5 Anschluss-Assistent Profile Kein VLAN Hauptmenü 8, 12 Profil 1-20 1 VLAN tag...
  • Seite 19 Einstellungen Profile – Services – Service VoIP – VoIP Account, VoIP QoS – Seite 19 – Querverweise: ADSL / VDSL / Ethernet Menü Seite Service VoIP inaktiv Menü Registrar Server Anschluss Profil 1-20 Einstellungen Benutzername Verwende Registrar Anschluss-Assistent Profile nein Hauptmenü...
  • Seite 20 Einstellungen Profile – Bridge/Router (Ethernet, Router, Bridge) – Seite 20 – Querverweise: ADSL / VDSL – Bridge/Router Menü Seite Service Bridge/Router inaktiv Virtual Line Ethernet inaktiv Physik Ethernet inaktiv Anschluss Profil 1-20 Profil 1-20 Profil 1-20 Anschluss-Assistent Hauptmenü 8, 12 Einzeltests Data-, VoIP-, IPTV-, 8-12...
  • Seite 21 Einstellungen ISDN (Allgemein, S0, Uk0) – Seite 21 – Querverweise: Menü Seite Ruf-Parameter Menü Anschluss Net-CGN-TON Einstellungen Anschluss-Assistent ISDN und Analog unknown Hauptmenü 8, 12 international ISDN Einzeltests national Data-, VoIP-, IPTV-, L1 daueraktiv? 8-12 VoD-, Bridge-, network spec. nein Physik-Tests subscriber Testergebnisse...

  • Seite 22: Einstellungen Analog

    Einstellungen Analog – Seite 22 – Querverweise: Menü Seite Menü Anschluss Einstellungen Anschluss-Assistent ISDNund Analog Hauptmenü 8, 12 ISDN Einzeltests L1 daueraktiv? Data-, VoIP-, IPTV-, 8-12 VoD-, Bridge-, Protokoll Physik-Tests Alerting-Modus siehe Seite 21 Testergebnisse 8, 12 Taktung Status S0-Abschluss Parallele-, Autotests 10-11 Ruf-Parameter...
  • Seite 23 Ausführung und Konfiguration IP-Ping, Traceroute – Seite 23 – Querverweise: ADSL / VDSL / Ethernet / LTE Menü Seite Menü Menü Services Anschluss Einzeltests Einstellungen Data Anschluss-Assistent IP-Ping Profile VoIP Hauptmenü 8, 12 Profil 1-20 IPTV Einzeltests Data-Tests Opt. Service wählen Testparameter Data-, VoIP-, IPTV-, IP-Ping...
  • Seite 24 Ausführung und Konfiguration HTTP-Download/-Upload, FTP-Download, FTP-Upload, FTP-Server – Seite 24 – Querverweise: ADSL / VDSL / Ethernet / LTE Menü Seite Menü Menü Anschluss Einzeltests Einstellungen Anschluss-Assistent HTTP-DL-/Upl. Profile Hauptmenü 8, 12 Data-Tests Profil 1-20 Einzeltests HTTP-DL-/Upl. Testparameter Data-, VoIP-, IPTV-, 8-12 VoD-, Bridge-, HTTP-DL-/Upl.
  • Seite 25 Ausführung und Konfiguration Textbrowser, Netzwerkscan – Seite 25 – Querverweise: ADSL / VDSL / Ethernet / LTE Menü Seite Menü Menü Anschluss Einzeltests Einstellungen Anschluss-Assistent Textbrowser Profile Profile Hauptmenü 8, 12 Profil 1-20 Einzeltests Data-Tests Testparameter Data-, VoIP-, IPTV-, Textbrowser 8-12 VoD-, Bridge-, Textbrowser...
  • Seite 26 Ausführung und Konfiguration VPI/VCI Scan, ATM-OAM-Ping – Seite 26 – Querverweise: ADSL Menü Seite Menü Menü Anschluss Einzeltests Einstellungen Anschluss-Assistent VPI/VCI Scan Profile Hauptmenü 8, 12 Profil 1-20 Einzeltests Physiktests Testparameter Data-, VoIP-, IPTV-, VPI/VCI Scan VPI/VCI Scan Test aktiv 8-12 VoD-, Bridge-, VPI/VCI Scan...
  • Seite 27 Ausführung und Konfiguration IPTV, IPTV passiv, IPTV Scan – Seite 27 – Querverweise: ADSL / VDSL / Ethernet Menü Seite Menü Menü Grenzwerte Anschluss Einzeltests Einstellungen IGMP Latency Anschluss-Assistent IPTV Profile 500 ms Hauptmenü 8, 12 Profil 1-20 Sync Error Einzeltests IPTV-Tests Testparameter...
  • Seite 28 Ausführung und Konfiguration Video on Demand – Seite 28 – Querverweise: ADSL / VDSL / Ethernet Menü Seite Menü Menü VoD Profil 1-3 Anschluss Einzeltests Einstellungen Typ des Streams Anschluss-Assistent Video on Demand Profile RTSP Hauptmenü 8, 12 Profil 1-20 HTTP Einzeltests Opt.-Tests...
  • Seite 29 Ausführung und Konfiguration VoIP-Ruf, VoIP warten – Seite 29 – Querverweise: ADSL / VDSL / Ethernet Menü Seite Menü Menü Anschluss Einzeltests Einstellungen Anschluss-Assistent VoIP-Ruf Profile Hauptmenü 8, 12 Profil 1-20 Einzeltests VoIP-Tests Testparameter Data-, VoIP-, IPTV-, VoIP-Ruf 8-12 VoD-, Bridge-, VoIP-Ruf Physik-Tests VoIP Ziel 01/10 - 10/10...
  • Seite 30 Ausführung und Konfiguration Sonstiges Loop – Seite 30 – Querverweise: Ethernet IP-basiert Menü Seite Menü Menü Layer 2 Anschluss Einzeltests Einstellungen MAC Modus Anschluss-Assistent Loop Profile nur für eigene MAC Hauptmenü 8, 12 Profil 1-20 alles loopen Einzeltests Physik-Tests Eigener VPI/VCI Testparameter Data-, VoIP-, IPTV-, Loop...
  • Seite 31 Ausführung und Konfiguration Ethernet-Kabeltests – Seite 31 – Querverweise: Ethernet Kabeltests Menü Seite Menü Menü Anschluss Einzeltests Anschluss-Assistent Einstellungen ETH TDR/Kabeltests Kupfer-/Kabeltests Hauptmenü 8, 12 ETH Kabeltests Einzeltests Data-, VoIP-, IPTV-, ETH TDR/Kabeltests 8-12 VoD-, Bridge-, Modus Physik-Tests First Peak ETH TDR/...
  • Seite 32 Ausführung und Konfiguration ISDN BERT (starten, warten, Loop) – Seite 32 – Querverweise: S0 / Uk0 Menü Seite TE … / NT … Menü Dienste Anschluss Menü Einstellungen Sprache Anschluss-Assistent Einzeltests BERT DFU 64 kBit Hauptmenü 8, 12 BERT Dauer des BERT 3.1 kHz audio Einzeltests 7 kHz audio...
  • Seite 33 Ausführung und Konfiguration ISDN MSN-Abfrage, Dienstmerkmale, Dienstetest – Seite 33 – Querverweise: S0 / Uk0 Menü Seite TE P-MP / TE P-P Dienste Anschluss Menü Sprache Anschluss-Assistent Einzeltests DFU 64 kBit Hauptmenü 8, 12 Dienstmerkmale MSN-Abfrage 3.1 kHz audio Einzeltests 7 kHz audio Data-, VoIP-, IPTV-, 8-12...
  • Seite 34 Ausführung und Konfiguration ISDN X.31 – Seite 34 – Querverweise: S0 / Uk0 Menü Seite TE P-MP / TE P-P Menü Windowsize Anschluss Menü Einstellungen 1 Paket Anschluss-Assistent Durchsatz Einzeltests X.31 Profil 2 Pakete Hauptmenü 8, 12 75 bit/s X.31 Test X.31 Profil 1-3 3 Pakete Einzeltests...
  • Seite 35 Ausführung und Konfiguration ISDN CF-Abfrage, CF-Aktivierung, CF-Löschen, Verbindung – Seite 35 – Querverweise: S0 / Uk0 S0 / Uk0 Menü Seite TE P-MP / TE P-P TE … / NT … Dienste Anschluss Menü Menü Sprache Anschluss-Assistent Einzeltests Einzeltests DFU 64 kBit Hauptmenü...
  • Seite 36 Ausführung und Konfiguration ISDN Zeitmessungen, Mithören, Monitor, Autotest – Seite 36 – Querverweise: S0 / Uk0 Menü Seite TE … / NT … / Festverbindung Dienste Anschluss Menü Sprache Anschluss-Assistent Einzeltests DFU 64 kBit Hauptmenü 8, 12 Dienstmerkmale Zeitmessungen 3.1 kHz audio Einzeltests 7 kHz audio Verb.aufbauzeit...
  • Seite 37 Ausführung und Konfiguration Sonstiges PESQ – Seite 37 – Querverweise: S0 / Uk0 / a/b ADSL / VDSL / Ethernet Menü Seite Menü Menü Menü Anschluss Einzeltests Einzeltests Einstellungen Anschluss-Assistent PESQ-Test VoIP PESQ-Test PESQ Hauptmenü 8, 12 Mode Einzeltests VoIP-Tests ARGUS Loop Data-, VoIP-, IPTV-, VoIP PESQ-Test...
  • Seite 38 Kupfer Legende, Status – Seite 38 – Querverweise: ARGUS Copper Box Menü Seite Anschluss Anschluss-Assistent Hauptmenü 8, 12 Einzeltests Copper Box-Test Data-, VoIP-, IPTV-, 8-12 VoD-, Bridge-, Auto Iso. Copper Box Tests Weitere Tests Physik-Tests Testergebnisse 8, 12 Status Erde opt. Buchsenbelegung Parallele-, Autotests 10-11...
  • Seite 39 Ausführung und Konfiguration Kupfer Copper Box – Seite 39 – Querverweise: Copper Box Menü Seite Menü Autotest Anschluss Einzeltests Anschluss-Assistent Iso. LCL Copper Box Hauptmenü 8, 12 Auto Einzeltests Data-, VoIP-, IPTV-, 8-12 Erde opt. VoD-, Bridge-, CSym Physik-Tests Testergebnisse 8, 12 Iso.
  • Seite 40 Ausführung und Konfiguration Kupfer R-Messung, RC-Prüfung – Seite 40 – Querverweise: Kupfertests Menü Seite Menü Anschluss Menü Einzeltests Anschluss-Assistent Einstellungen R-Messung Hauptmenü 8, 12 Kupfer-/Kabeltests Einzeltests Kupfertests Data-, VoIP-, IPTV-, Kabeltypen 8-12 VoD-, Bridge-, R-Messung aktiv Physik-Tests Testergebnisse 8, 12 Status Kabeltyp Vorauswahl Kabeltyp editieren...
  • Seite 41 Ausführung und Konfiguration Kupfer Line-Monitor, TDR – Seite 41 – Querverweise: Kupfertests Menü Seite Menü Anschluss Einzeltests Anschluss-Assistent Line-Monitor Hauptmenü 8, 12 Einzeltests Data-, VoIP-, IPTV-, 8-12 VoD-, Bridge-, Line-Monitor aktiv Physik-Tests Testergebnisse 8, 12 Kupfertests Status Parallele-, Autotests 10-11 Menü...
  • Seite 42 Ausführung und Konfiguration Kupfer Leitungsqualifizierung / Leitungssymmetrie – Seite 42 – Querverweise: Kupfertests Menü Seite Menü Menü Anzeige und Auswahl Anschluss Einzeltests Einstellungen nur bei Einstellung Anschluss-Assistent Bandbreite Leitungsqualifizierung Kupfer-/Kabeltests Hauptmenü 8, 12 LQ Slave Modus Slave-Modus aktiv Kupfertests Einzeltests = 1.1 MHz, 2.2 MHz Data-, VoIP-, IPTV-, LQ Master Modus...
  • Seite 43 Leitungsplan ADSL, VDSL, Ethernet – Seite 43 – Querverweise: ADSL / VDSL Menü Seite Ban. RJ45 Anschluss Anschluss-Assistent Hauptmenü 8, 12 RJ45 TAE-Adapter xDSL/Analog/Uk0-2-Draht-Kabel Einzeltests (Art.-Nr. 000081) (Art.-Nr. 020015) Data-, VoIP-, IPTV-, 8-12 VoD-, Bridge-, RJ45 Ban. RJ45 Physik-Tests Testergebnisse 8, 12 Status xDSL-Adapter...
  • Seite 44 Leitungsplan S0, Uk0, a/b – Seite 44 – Querverweise: Menü Seite RJ45 RJ45 Anschluss Anschluss-Assistent S0-Kabel Hauptmenü 8, 12 RJ45 (Art.-Nr. 000041) Einzeltests Data-, VoIP-, IPTV-, 8-12 VoD-, Bridge-, Physik-Tests Testergebnisse 8, 12 Uk0 / a/b Status Parallele-, Autotests 10-11 Ban.
  • Seite 45 Leitungsplan Kupfertests – Seite 45 – Querverweise: Kupfertests: R-Messung / RC-Prüfung / Line-Monitor / TDR RJ45 Menü Seite Die Kupfertests erfolgen Anschluss auf den Kontakten 4 und Ban. RJ45 5 der Line-Buchse. Anschluss-Assistent Alternativ können die Hauptmenü 8, 12 Kupfertests auch mit jeder anderen Anschlussleitung Einzeltests erfolgen, welche die...
  • Seite 46 Notizen – Seite 46 – Querverweise: Menü Seite Anschluss Anschluss-Assistent Hauptmenü 8, 12 Einzeltests Data-, VoIP-, IPTV-, 8-12 VoD-, Bridge-, Physik-Tests Testergebnisse 8, 12 Status Parallele-, Autotests 10-11 Einstellungen 13-22 Remotezug., Gerät Profile, Virt.-Profile 15-20 VoIP-Account ISDN / Analog 21-22 Akku laden 8, 12 Hilfe...
  • Seite 47 Notizen – Seite 47 – Querverweise: Menü Seite Anschluss Anschluss-Assistent Hauptmenü 8, 12 Einzeltests Data-, VoIP-, IPTV-, 8-12 VoD-, Bridge-, Physik-Tests Testergebnisse 8, 12 Status Parallele-, Autotests 10-11 Einstellungen 13-22 Remotezug., Gerät Profile, Virt.-Profile 15-20 VoIP-Account ISDN / Analog 21-22 Akku laden 8, 12 Hilfe...
