Intec Argus 152 Bedienungsanleitung Seite 44

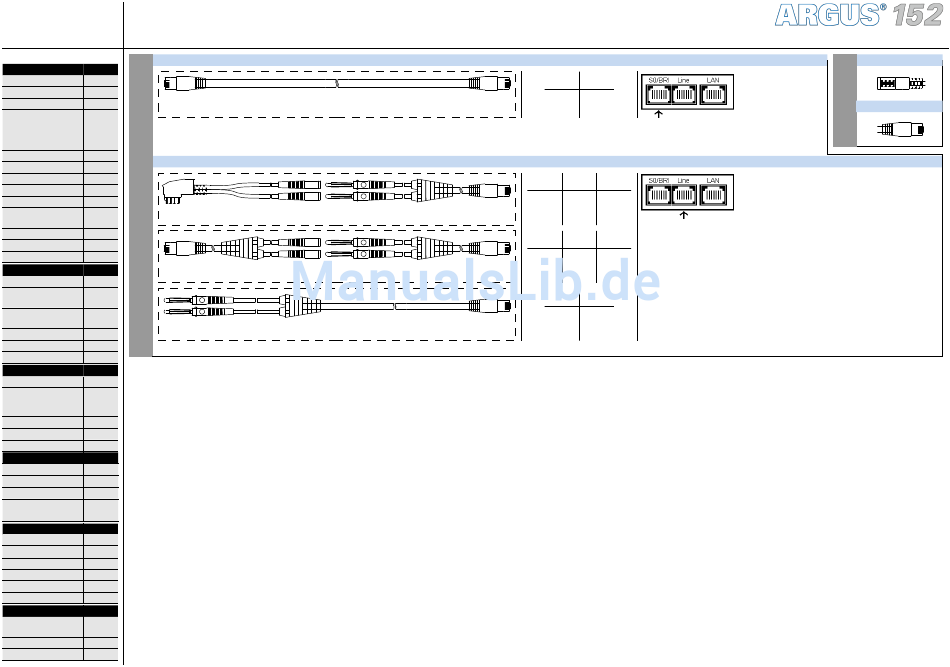

Leitungsplan
S0, Uk0, a/b
Querverweise:
S0
Menü Seite
Anschluss 6
Anschluss-Assistent 7
Hauptmenü 8, 12
Einzeltests
Data-, VoIP-, IPTV-,
8-12
VoD-, Bridge-,
Physik-Tests
Testergebnisse 8, 12
Uk0 / a/b
Status 8
Parallele-, Autotests 10-11
Einstellungen 13-22
Remotezug., Gerät 14
TAE-Adapter
Profile, Virt.-Profile
15-20
(Art.-Nr. 000081)
VoIP-Account
ISDN / Analog 21-22
Akku laden 8, 12
Hilfe 8, 12
xDSL-Adapter
IP- und ATM-Tests Seite
(Art.-Nr. 000047)
IP-Ping / Traceroute 23
HTTP- / FTP-Downl.
24
FTP-Upl./Server
VPI/VCI-Scan
26
ATM-OAM-Ping
IPTV / passiv / Scan 27
Video on Demand 28
VoIP-Ruf / warten 29
ISDN-Tests Seite
BERT 32
MSN-Abfrage
Dienstmerkmale 33
Dienstetest
X.31 34
CF-Tests, Verbind. 35
Zeitmess., Auto.Test 36
Kupfertests Seite
Copper Box 38-39
RC-Prüfung 40
Line-Monitor, TDR 41
Leitungsqualif.
42
Leitungssymmetrie
Sonstige Tests Seite
Textbr., Netzwerks. 25
Loop 30
Verbindung (a/b)
35
Monitor (a/b) 35
PESQ 37
ETH Kabeltests 31
Sonstiges Seite
Legende
3
Protokoll-Übersicht
Hotkeys 4
Leitungsplan 43-45
S0-Kabel
(Art.-Nr. 000041)
xDSL/Analog/Uk0-2-Draht-Kabel
(Art.-Nr. 020015)
xDSL/Analog/Uk0-2-Draht-Kabel
(Art.-Nr. 020015)
xDSL/Analog/Uk0-2-Draht-Kabel
(Art.-Nr. 020015)
RJ45 RJ45
3/6 3/6
4/5 4/5
TAE Ban. RJ45
1 rt 4
2 sw 5
RJ45 Ban. RJ45
4 rt 4
5 sw 5
Ban. RJ45
rt 4
sw 5
– Seite 44 –
TAE
3 2 1
4 5 6
RJ45
1
8
