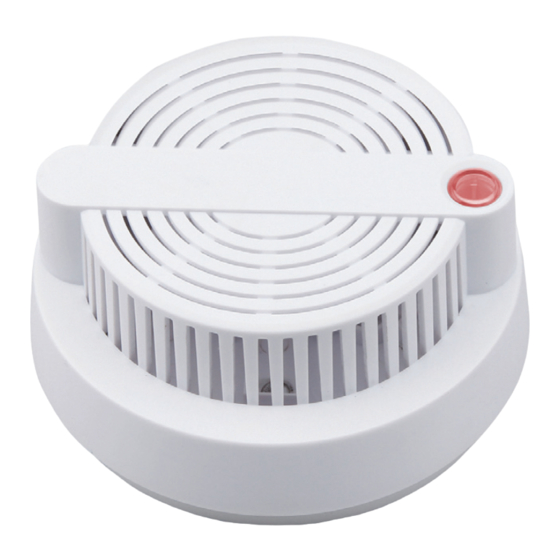

- Seite 1 Rauchwarnmelder RTX 200 Bedienungsanleitung 01.07.2015 de v1.0...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Bestimmungsgemäße Verwendung ..Hinweise zur Benutzung ....Sicherheitshinweise ....Bedienelemente . -
Seite 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Der Rauchwarnmelder RTX - im Folgenden Rauchwarnmelder - dient zur Erkennung von Rauch in Innenräumen, um dann ein lautes akustisches Signal abzugeben. Der Rauchwarnmelder sendet im Alarmfall ein Funksignal, das von Alarmanlagen der Protect-Serie oder anderen Rauchwarnmeldern empfangen werden kann. Die Alarmanlage und / oder die anderen Rauchwarnmelder schlagen dann ebenfalls Alarm. -
Seite 5: Hinweise Zur Benutzung
Hinweise zur Benutzung Bitte prüfen Sie den Verpackungsinhalt genau. Sollte etwas fehlen oder durch den Transport beschädigt sein, dürfen Sie den Rauchwarnmelder NICHT in Betrieb nehmen! Hinweise zur Benutzung • Die Rauchwarnmelder können einzeln verwendet oder untereinander (Master-Slave-Be trieb) verbunden werden. Alternativ können die Rauchwarnmelder über eine Basis der Alarmanlage Protect miteinander verbunden werden. -
Seite 6: Batteriewechsel
Hinweise zur Benutzung Batteriewechsel Ein regelmäßiger Signalton zeigt an, dass die Batterie eines Rauchwarnmelders fast verbraucht ist. Wechseln Sie die Batterie des betroffenen Rauchwarnmelders innerhalb von 30 Tagen. VORSICHT! Sachschaden durch die Verwendung von ungeeigneten, vom Hersteller nicht freigegebenen Batterien! Die Verwendung ungeeigneter Batterien führt zu Funktionsverlust der Rauchwarnmelder. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Die folgenden Sicherheitshinweise haben Gültigkeit für das gesamte Dokument. Lesen und Beach ten Sie die Sicherheitshinweise, um sich und die Umwelt zu schützen. WARNUNG! Erstickungsgefahr! Kinder können Kleinteile, Verpackungs- oder Schutzfolien verschlucken. Halten Sie Kinder vom Produkt und dessen Verpackung fern! WARNUNG! Gefährdung der Gesundheit durch Akkus und Batterien! Batterien außerhalb der Reichweite von Kindern aufbewahren. - Seite 8 Sicherheitshinweise VORSICHT! Gefährdung von Gesundheit und Umwelt durch Akkus und Batterien! Unsachgemäßer Umgang mit Batterien kann Ihre Gesundheit und die Umwelt gefährden. Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen. Batteri en können giftige und umweltschädliche Schwermetalle enthalten. VORSICHT! Gehörschaden durch lautes Warnsignal! Das laute Warnsignal kann das Gehör schädigen.
- Seite 9 Sicherheitshinweise ACHTUNG! Sachschaden durch Umwelteinflüsse! Ungünstige Umwelteinflüsse wie z. B. Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung können das Produkt beschädigen. Umwelteinflüsse wie z. B. Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung vermeiden.
-
Seite 10: Bedienelemente
Bedienelemente Bedienelemente Sockel Code-Taste Verriegelung Rauchwarnmelder (Gehäuse) Prüftaste mit LED... -
Seite 11: Anmeldung Ohne Alarmanlage
Anmeldung ohne Alarmanlage Anmeldung ohne Alarmanlage Rauchwarnmelder ohne Alarmanlage miteinander verbinden Die Rauchwarnmelder können über Funk direkt miteinander verbunden werden. Hierbei muss ein Rauchwarnmelder als Hauptgerät (Master) eingerichtet und die übrigen Rauchwarnmelder als Nebengeräte (Slave) am Hauptgerät (Master) angemeldet werden. Durch den Master-Slave-Betrieb wird sichergestellt, dass beim Auslösen eines Alarms alle ver... - Seite 12 Anmeldung ohne Alarmanlage Rauchwarnmelder als Hauptgerät (Master) einrichten Das Hauptgerät (Master) sollte in Ihrem überwachten Bereich möglichst zentral montiert werden. Die Code-Taste muss gedrückt bleiben, bis der Anmeldevorgang - auch aller Nebengeräte (Slave) - vollständig abgeschlossen wurde. 1. Verbinden Sie den im Lieferumfang enthaltenen 9-V-Block mit dem Batterieclip des Rauchwarn melders.
-
Seite 13: Anmeldung Mit Alarmanlage
Anmeldung mit Alarmanlage Voraussetzung für die Anmeldung von Rauchwarnmeldern als Nebengerät (Slave) ist, dass ein Rauchwarnmelder bereits als Hauptgerät (Master) angemeldet ist. 1. Verbinden Sie den im Lieferumfang enthaltenen 9-V-Block mit dem Batterieclip des Rauchwarn melders. Der Batterieclip ist verpolungssicher. 2. - Seite 14 Anmeldung mit Alarmanlage Um eine sichere und zeitnahe Alarmierung aller Rauchwarnmelder zu gewährleisten empfehlen wir, innerhalb Ihres überwachten Bereichs einen Rauchwarnmelder als Hauptgerät (Master) und alle anderen Rauchwarnmelder als Nebengeräte (Slave) einzurichten. Rauchwarnmelder als Hauptgerät (Master) anmelden Das Hauptgerät (Master) sollte zentral und in Funkreichweite zur Alarmanlage montiert werden. 1.
-
Seite 15: Im Alarmfall
Im Alarmfall Im Alarmfall Signalisierung (Hauptgerät löst aus) Die Abbildung zeigt Ihnen die Benachrichtigungsfolge, wenn der als Hauptgerät (Master) eingerich tete Rauchwarnmelder auslöst. Haben Sie die Rauchwarnmelder ohne Alarmanlage miteinander verbunden, erfolgt die Benach richtigung in gleicher Weise entsprechend ohne Alarmanlage. Die alarmgebenden Nebengeräte (Slave) schalten sich unabhängig vom Hauptgerät (Master) nach 10 Minuten automatisch aus. - Seite 16 Im Alarmfall Signalisierung (Nebengerät löst aus) Die Abbildung zeigt Ihnen die Benachrichtigungsfolge, wenn ein als Nebengerät (Slave) angemelde ter Rauchwarnmelder auslöst. Haben Sie die Rauchwarnmelder ohne Alarmanlage miteinander verbunden, erfolgt die Benach richtigung in gleicher Weise entsprechend ohne Alarmanlage. Die alarmgebenden Nebengeräte (Slave) schalten sich unabhängig vom Hauptgerät (Master) nach 10 Minuten automatisch aus.
- Seite 17 Im Alarmfall Was muss ich tun, wenn die Rauchwarnmelder Alarm schlagen? Bewahren Sie Ruhe. Gehen Sie stets davon aus, dass es sich um einen echten Gefahrenfall handelt. Ist im überwachten Bereich Geruchs-, Rauch- oder Feuerentwicklung bemerkbar, gehen Sie wie folgt vor: Retten Sie sich und gefährdete Personen aus dem Gefahrenbereich.
- Seite 18 Im Alarmfall Ist im überwachten Bereich KEINE Geruchs-, Rauch- oder Feuerentwicklung bemerkbar, ge hen Sie wie folgt vor: Vergewissern Sie sich, dass im überwachten Bereich KEINE verdächtigen Gerüche, Rauch oder Feuer zu erkennen sind. Deaktivieren Sie den Alarm, indem Sie den Raum lüften, in dem der Rauchwarnmelder ausgelöst hat.
-
Seite 19: Montage
Montage Montage Geeignete Montageorte Ein Rauchwarnmelder überwacht eine Kreisfläche von etwa 4,5 m Durchmesser. Montieren Sie daher • einen Rauchwarnmelder im Flurbereich zwischen dem Wohn- und Schlafbereich (zur Fluchtwege überwachung), • je einen Rauchwarnmelder in jedem Wohn- und Schlafzimmer, • bei mehrstöckigen Häusern mindestens einen Rauchwarnmelder pro Etage im Flurbereich, •... - Seite 20 Montage Montagemaße und Abstände • Installieren Sie jeden Rauchwarnmelder möglichst zentral im überwachten Raum. • Montieren Sie den Rauchwarnmelder nur an fugenlosen, rauch- undurchlässigen Decken. • Montieren Sie den Rauchwarnmelder unmittelbar unterhalb der 50 cm - 250 cm Deckenunterfläche. • Montieren Sie den Rauchwarnmelder immer in waagerechter Position (auch bei Dachschrägen).
- Seite 21 Montage Montageschritte Für die Montage des Rauchwarnmelder gehen Sie wie folgt vor: WARNUNG! Gefahr von schweren Verletzungen durch Beschädigen von Kabeln oder Leitungen! Achten Sie bei der Montage auf eventuell in der Wand bzw. Decke verlegte Leitungen. Für Montagefehler wird keine Haftung übernommen. Wenden Sie sich im Zweifelsfall an einen Fachmann! 1.
-
Seite 22: Garantie
Garantie Garantie Die Garantiezeit beträgt 24 Monate. Die Garantiezeit beginnt ab Kaufdatum. Bei Problemen wenden Sie sich an unsere Hotline: 0180 5 007514 (Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/ Min., maximal 42 ct/Min. aus dem Mobilfunknetz) Ist Ihr Problem telefonisch nicht zu beheben, können Sie Ihr Gerät in der Originalverpackung mit beigefügtem Kaufbeleg an folgende Anschrift senden: Service Center Hattingen Zum Kraftwerk 1... -
Seite 23: Technische Daten
Angewandte Normen EN 14604:2005 nach DIN 14676 CE-Zeichen Hiermit erklärt die Olympia Business Systems Vertriebs GmbH, Zum Kraftwerk 1, 45527 Hattingen, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden An forderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. -
Seite 24: Regelmäßige Wartung Und Pflege
Regelmäßige Wartung und Pflege Regelmäßige Wartung und Pflege Staubablagerungen und Spinnengewebe können die Funktion des Rauchwarnmelders beein trächtigen und zu Fehlfunktionen führen. Ggf. kann Rauch nicht mehr detektiert werden. 1. Reinigen Sie die Gehäuseoberfläche regelmäßig mit einem leicht feuchten, weichen und fus selfreien Tuch. - Seite 28 Olympia Business Systems Vertriebs GmbH Zum Kraftwerk 1 45527 Hattingen...
