10.4 Heizungsgebläse
Das Heizungsgebläse funktioniert nur bei eingeschalteter Zündung. Um das Gebläse auch
im Standheizungsbetrieb nutzen zu können, müssen Sie zusätzlich ein Relais bzw.
IPCU- Modul anschließen.

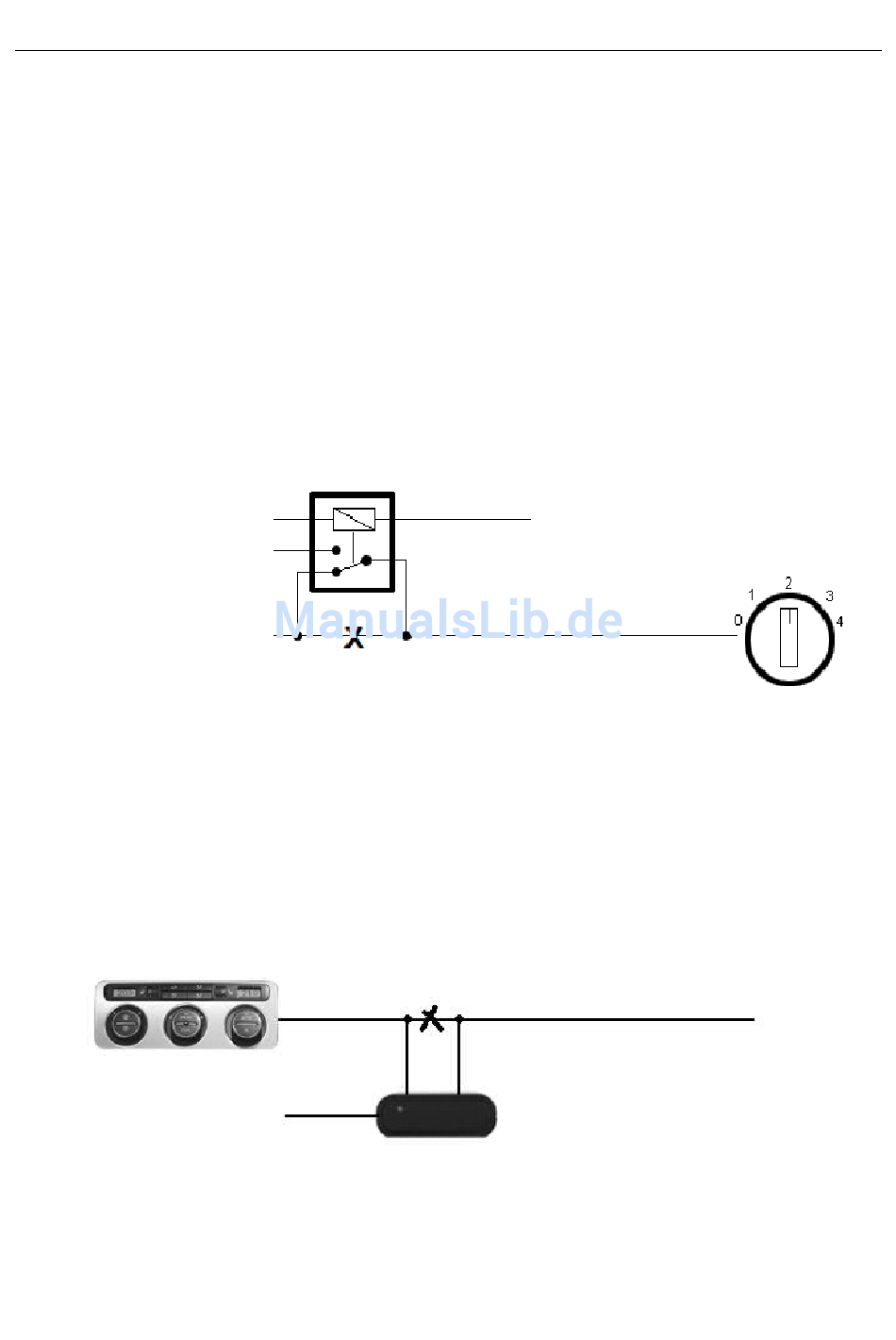

Relais (bei manueller Klimaanlage)
Bei Fahrzeugen mit manueller Klimaanlage wird die Drehzahl des Heizungsgebläses über
einen mehrstufigen Gebläseschalter eingestellt. In diesem Fall müssen Sie ein
zusätzliches KFZ-Relais installieren.
Schaltausgang 2 (schwarz)
F4 (30) 40A
F3 (15) 40A
IPCU (meistens erforderlich bei Klima Automatik)
Bei Fahrzeugen mit Klimaautomatik wird die Drehzahl des Heizungsgebläses elektronisch
über ein PWM-Signal (IPCU) gesteuert. Die Gebläsestufe wird über das Klimabedienteil
(digitale Anzeige) eingestellt. In diesem Fall müssen Sie zusätzlich ein IPCU-Modul
anschließen.
Klimabedienteil
Schaltausgang 2
(schwarz)
GSM- Fernsteuerung
v.8.1
Relais
PWM-Signal vom Klimabedientel
in (bl)
Masse
Masse (br)
zum Gebläseschalter
zum Gebläseschalter
zum Lüftermotor
out (li)
W-Bus Konverter
mit integriertem IPCU-Modul
14-24
