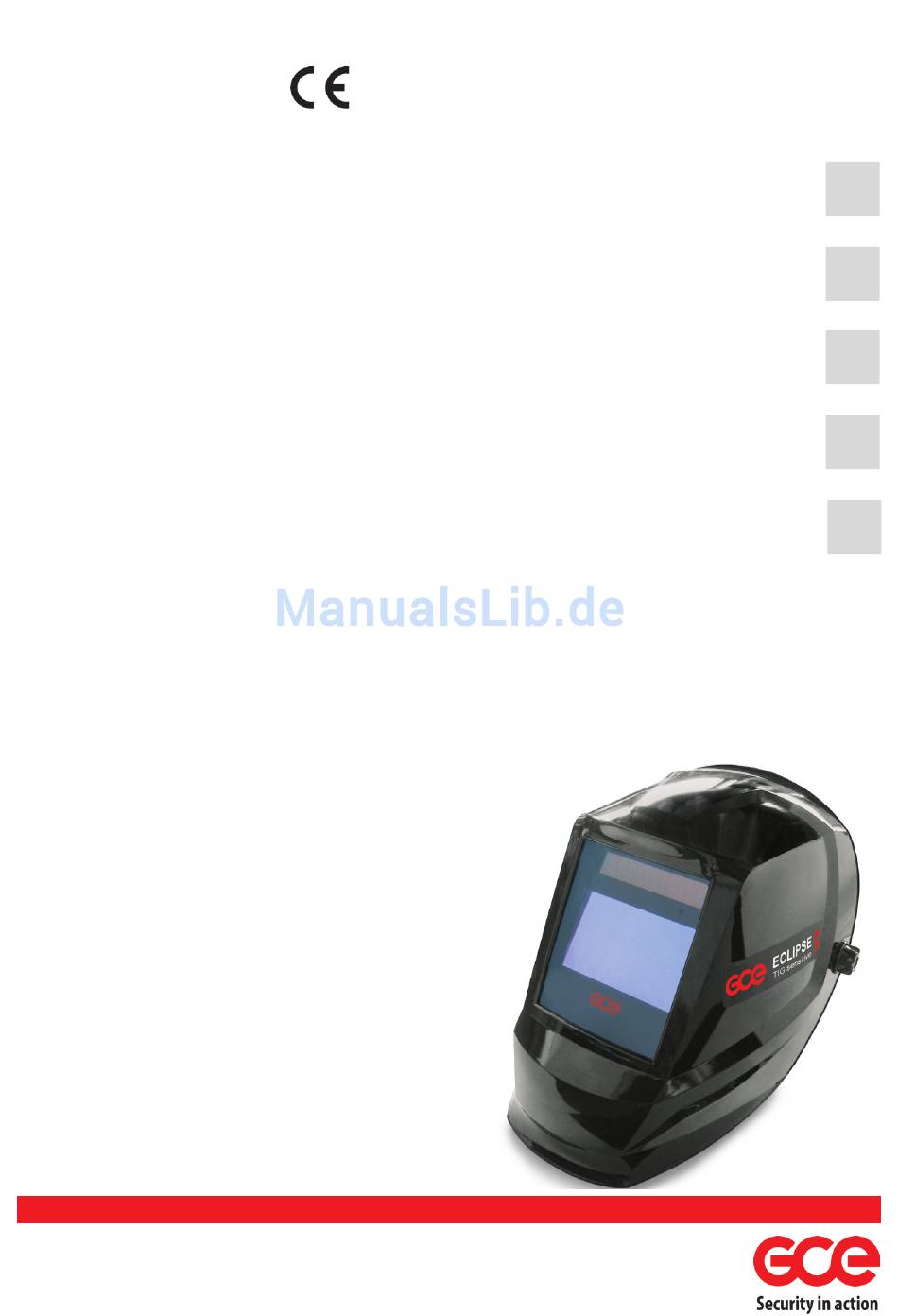

ECE ECLIPSE 3 PRO Bedienungsanleitung

Schweissmaske
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 7

Quicklinks

Diese Anleitung herunterladen
ANSI / CSA /
ECLIPSE 3 (DIN 9-13) TIG SENSITIVE
AUTOMATIC WELDING MASK
ECLIPSE 3 (DIN 9-13) TIG SENSITIVE
AUTOMATISCHE SCHWEISSMASKE,
AUTOMATIK SCHWEISSERSCHUTZHELM
ECLIPSE 3 (DIN 9-13) TIG SENSITIVE
MASQUE DE SOUDAGE AUTOMATIQUE
ECLIPSE 3 (DIN 9-13) TIG SENSITIVE
MASCHERA PER SALDATURA AUTOMATICA
ECLIPSE 3 (DIN 9-13) TIG SENSITIVE
DO AUTOMATYCZNEJ MASKI SPAWALNICZEJ
OPERATION MANUAL
BEDIENUNGSANLEITUNG
MANUEL D'UTILISATION
MANUALE OPERATIVO
INSTRUKCJA OBSŁUGI
Page 1/28
EN
GE
FR
IT
PL

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ECE ECLIPSE 3 PRO

  • Seite 1 ANSI / CSA / ECLIPSE 3 (DIN 9-13) TIG SENSITIVE AUTOMATIC WELDING MASK ECLIPSE 3 (DIN 9-13) TIG SENSITIVE AUTOMATISCHE SCHWEISSMASKE, AUTOMATIK SCHWEISSERSCHUTZHELM ECLIPSE 3 (DIN 9-13) TIG SENSITIVE MASQUE DE SOUDAGE AUTOMATIQUE ECLIPSE 3 (DIN 9-13) TIG SENSITIVE MASCHERA PER SALDATURA AUTOMATICA ECLIPSE 3 (DIN 9-13) TIG SENSITIVE DO AUTOMATYCZNEJ MASKI SPAWALNICZEJ OPERATION MANUAL...
  • Seite 2 The mask is equipped with continuous darkness-adjusting unit, so the operator may select an arbitrary dark shade number rrngeing from NO.9 to NO.13. ECLIPSE 3 Pro automatic weldingmask gives the operators permanent complete protection against UV/IR even in transparent condition. The UV/IR protection level is up to DIN15 in all time.

  • Seite 3: Main Specifications

    Assemble the mask oas shown in the constrcion and asembly fi gure (see page 5). The power supply The power of ECLIPSE 3 Pro helmet is provided by solar cells with two lithium batteries. Turning on or off is automatic controlled by circuit. You can use this helmet at any time you need and take it away after working without operating any key.

  • Seite 4: Points For Attention

    Welding/grinding function can be selected by moving the adjusting knob 14. Low battery warning light The light 9 will fl ash when the battery is low. Grind fl ash The light 13 will fl ash when using grind function. POINTS FOR ATTENTION Be sure that the helmet is to be used in correct condition and check according to WARNING content.
  • Seite 5 CONSTRUCTION AND ASSEMBLY FIGURE FOR ECLIPSE 3 PRO AUTOMATIC WELDING MASK 1. Shell 11. Sensitivity knob 2. Block nut 12. Delay knob 3. Outer protection lens 13. Grinding fl ashing light 4. Cladle 14. Welding/grinding selecting knob 5. Automatic fi lter 15.
  • Seite 6 6/28...
  • Seite 7 Vor Verwendung des Automatikschutzhelmes lesen Sie bitte aufmerksam diese Bedienungsanleitung ZUSAMMENFASSUNG Dieser Automatikhelm ist ein neues Produkt im Bereich Arbeitsschutz In Ihm sind einige neue und hochwissenschaftliche Erkenntnisse und Technologien wie LCD, optoelektronische Detektion, Sonnenenergie, Mikroelektronik, usw. integriert. Der automatische Schweißhelm kann nicht nur wirksam die Augen des Schweißers vor durch Lichtbogen verursachten Ver- letzungen schützen, sondern macht auch beide Hände frei und ermöglicht exaktes Zünden des Lichtbogens.
  • Seite 8 CHARAKTERISTIK Der automatische Schweißhelm ECLIPSE 3 ist mit einer Filterkassette mit Verdunkelungsei- genschaften ausgestattet. Der Filter ist vor dem Schweißen hell, so dass der Schweißer die Oberfl äche der geschweißten Teile klar sehen kann. Wenn der Lichtbogen angezündet wird, der Filter verdunkelt sich sofort. Nach Erlöschen des Lichtbogens, wird der Filter wieder hell. Die Schaltzeit von hell zu dunkel beträgt zirka 0,0001 Sekunden.

  • Seite 9: Zu Beachtende Hinweise

    Schweißnähten. Drehen auf MAX: Die Schaltzeit für Wechsel des Filters in den hellen Zustand nach dem Schweißen kann verlängert werden. Die längste Zeit beträgt ca. 0,9 Sekunden abhängig von der Schweißpunkttemperatur und der eingestellten Verdunkelungsstufe. Diese Einstellung ist ideal für Schweißen bei hoher Amperezahl (Stromstärke), wo es zum Nachglühen der Schweißnaht kommt.
  • Seite 10 ZUSAMMENSTELLUNGS- UND MONTAGEABBILDUNG FÜR AUTOMATISCHEM SCHWEISSSCHUTZHELM ECLIPSE 3 1. Schale 11. Empfi ndlichkeitsregler 2. Blockmutter 12. Schaltzeitregler 3. Äußere Vorsatzscheibe 13. Schleiffunktion-Blinklicht 4. Halterahmen 14. Schweiß-/Schleiffunktion Wahlknopf 5. Automatischer Filter 15. Schraube für Befestigung des Helms 6. Befestigungsschraube für Filterhalter 16.
  • Seite 11 11/28...
  • Seite 12 Nous vous prions de lire ce manuel avec soin avant utilisation de masque de soudage automatique. SOMMAIRE Le masque de soudageautomatique estun produit de nouvelle générationpourla protec- tion au travail. Des éléments de science et technologies avancées tels queLCD, détection optoélectronique,l’énergie solaire, la microélectronique, etc.sont intégrés dans le masque.

  • Seite 13: Caractéristiques

    CARACTÉRISTIQUES Le masque de soudage automatique ECLIPSE 3 est équipé d’un ensemblefi ltre qui peuts’assombrir. Lefi ltreesttransparent avant le soudage, pourque lesopérateurs puissent observer lasurface de travailclairement. En tirant l’arc, le fi ltre s’obscurcitautomatiquementi mmédiatement. Lorsquel’arcs’éteint,le fi ltredeviendrade nouveau transparent. Le temps de commutationde lumière à...

  • Seite 14: Points D'attention

    court. Le temps le plus court est d’environ 0,1seconde en fonction de la température de point de soudure et réglage de l’ombre. Ce réglage est idéal pour le soudage piste ousou- dage de production avec des soudures courtes. Tourner vers MAX: Le temps d’éclaircissement de la lentille après le soudage est plus longue.
  • Seite 15 PLAN DE CONSTRUCTIONETMONTAGEPOURMASQUE DE SOUDAGE AUTOMATIQUE ECLIPSE 3: 1. Coquille 11. Bouton de sensibilité 2. Écrou de serrage 12. Bouton de retard 3. Lentille deprotection extérieure 13. Lumière clignotante de meulage 4. Berceau 14. Bouton de sélection de soudage/ meulage 5.
  • Seite 16 16/28...
  • Seite 17 Leggere attentamente il presente manuale prima di usare la maschera per saldatura automatica. SOMMARIO La maschera per saldatura automatica è un prodotto di nuova generazione per la protezione dei lavoratori. Alcune nuove tecnologie, come quella degli LCD, della rilevazione ottico-elet- tronica, dell’energia solare, della microelettronica, ecc., sono integrate in essa.

  • Seite 18: Specifiche Principali

    CARATTERISTICHE L’elmetto per saldatura automatica ECLIPSE 3 è munito di una serie di fi ltri che si oscurano. Il fi ltro è trasparente prima della saldatura, in modo che gli operatori possano vedere chiaramente la superfi cie di lavoro. Quando si comincia ad usare l’arco, il fi ltro si scurisce automaticamente ed immediatamente.
  • Seite 19 Impostare su MIN: il tempo che le lenti impiegano a rischiarirsi dopo la saldatura passa al minimo. Il tempo minimo è di circa 0,1 secondi, in base alla temperatura del punto di sal- datura e all’impostazione dell’oscuramento. Questa impostazione è ideale per la saldatura di binari o Lavori che comportano saldature brevi.
  • Seite 20 FIGURA RELATIVA ALLA COSTRUZIONE E ALL’ASSEMBLAGGIO DELLA MASCHERA PER SALDAT- URA AUTOMATICA ECLIPSE 3: 1. Casco 11. Manopola regolazione sensibilità 2. Dado di fi ssaggio 12. Manopola regolazione ritardo 3. Lenti protettive esterne 13. Luce lampeggiante molatura 4. Intelaiatura 14. Manopola di selezione saldatura/molatura 5.
  • Seite 21 21/28...
  • Seite 22 Przed użyciem automatycznej maski spawalniczej prosimy starannie przeczytać niniejszą instrukcję STRESZCZENIE Automatyczna maska spawalnicza należy do nowej generacji produktów służących do ochrony przy pracy. Zintegrowano w niej kilka nowych najnowocześniejszych zdobyczy nauki i techniki takich jak LCD, detekcja optoelektryczna, zasilanie na ogniwa słoneczne, elementy mikroelektroniczne.
  • Seite 23 CHARAKTERYSTYKA ECLIPSE 3 jest automatyczną przyłbicą spawalniczą wyposażoną w zestaw fi ltra, który ma funkcję ściemniania. Przed spawaniem fi ltr jest przezroczysty, tak że operator może obserwować wyraźnie powierzchnię pracy. Podczas uderzania łukiem, fi ltr natychmiast ściemnia się automatycznie. Jeśli łuk gaśnie, fi ltr ponownie staje się przezroczysty. Czas zmiany z ciemnego na jasny wynosi ok.
  • Seite 24 punktu spawania i ustawionej osłony. Ustawienie nadaje się idealnie do spawania torów lub spawania produkcyjnego o krótkich spawach. Obróć na MAX: czas, gdy soczewka rozjaśni się po spawaniu wydłuża się. Najdłuższy czas wynosi około 0,9 sekundy w zależności od temperatury punktu spawania i ustawionej osłony.
  • Seite 25 RYSUNEK KONSTRUKCJI I MONTAŻU DLA ECLIPSE 3 DLA AUTOMATYCZNEJ MASKI SPAWALNICZEJ: 1. Opaska 11. Pokrętło czułości 2. Rowek bloku 12. Pokrętło opóźnienia 3. Zewnętrzna soczewka ochronna 13. Światło migowe szlifowania 4. Kołyska 14. Pokrętło wybierania spawanie/szlifowanie 5. Filtr automatyczny 15. Śruba mocująca ochronne nakrycie głowy 6.
  • Seite 26 26/28...
  • Seite 28 GCE ist ein Unternehmen mit viel Erfahrung in der Entwicklung und Fertigung von Gasverbrauchsgeräten zum Schweißen und Schneiden und das schon seit Beginn des 20. Jahrhunderts. Als eines der weltweit führenden Unternehmen auf diesem Gebiet beschäftigt die GCE Gruppe mehr als 850 Mitarbeiter. Die Grundlage dieses Wachstums ist die Kombination aus guten Fachkräften und langjährige Erfahrung auf den Gebieten Schweißen und Schneiden, Medizintechnik, Prozessbearbeitung und Reinstgasausrüstungen.
