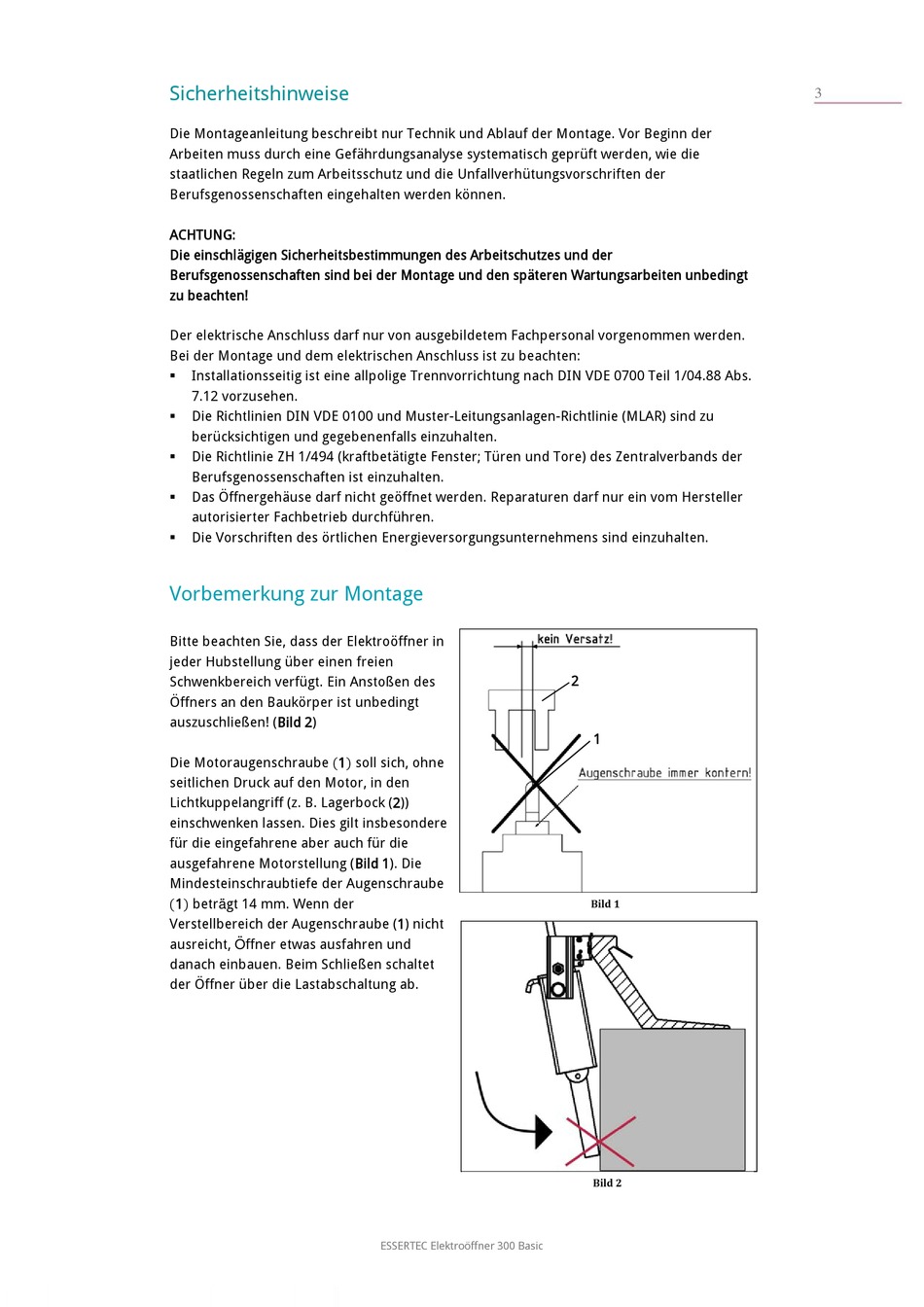

Sicherheitshinweise
Die Montageanleitung beschreibt nur Technik und Ablauf der Montage. Vor Beginn der
Arbeiten muss durch eine Gefährdungsanalyse systematisch geprüft werden, wie die
staatlichen Regeln zum Arbeitsschutz und die Unfallverhütungsvorschriften der
Berufsgenossenschaften eingehalten werden können.
ACHTUNG:
Die einschlägigen Sicherheitsbestimmungen des Arbeitschutzes und der
Berufsgenossenschaften sind bei der Montage und den späteren Wartungsarbeiten unbedingt
zu beachten!
Der elektrische Anschluss darf nur von ausgebildetem Fachpersonal vorgenommen werden.
Bei der Montage und dem elektrischen Anschluss ist zu beachten:
Installationsseitig ist eine allpolige Trennvorrichtung nach DIN VDE 0700 Teil 1/04.88 Abs.
7.12 vorzusehen.
Die Richtlinien DIN VDE 0100 und Muster-Leitungsanlagen-Richtlinie (MLAR) sind zu
berücksichtigen und gegebenenfalls einzuhalten.
Die Richtlinie ZH 1/494 (kraftbetätigte Fenster; Türen und Tore) des Zentralverbands der
Berufsgenossenschaften ist einzuhalten.
Das Öffnergehäuse darf nicht geöffnet werden. Reparaturen darf nur ein vom Hersteller
autorisierter Fachbetrieb durchführen.
Die Vorschriften des örtlichen Energieversorgungsunternehmens sind einzuhalten.
Vorbemerkung zur Montage
Bitte beachten Sie, dass der Elektroöffner in
jeder Hubstellung über einen freien
Schwenkbereich verfügt. Ein Anstoßen des
Öffners an den Baukörper ist unbedingt
auszuschließen! (Bild 2)
Die Motoraugenschraube 1 soll sich, ohne
seitlichen Druck auf den Motor, in den
Lichtkuppelangriff (z. B. Lagerbock (2))
einschwenken lassen. Dies gilt insbesondere
für die eingefahrene aber auch für die
ausgefahrene Motorstellung (Bild 1). Die
Mindesteinschraubtiefe der Augenschraube
1 beträgt 14 mm. Wenn der
Verstellbereich der Augenschraube (1) nicht
ausreicht, Öffner etwas ausfahren und
danach einbauen. Beim Schließen schaltet
der Öffner über die Lastabschaltung ab.
ESSERTEC Elektroöffner 300 Basic
2
1
Bild 1
Bild 2
3
