Montage bei essertop
4

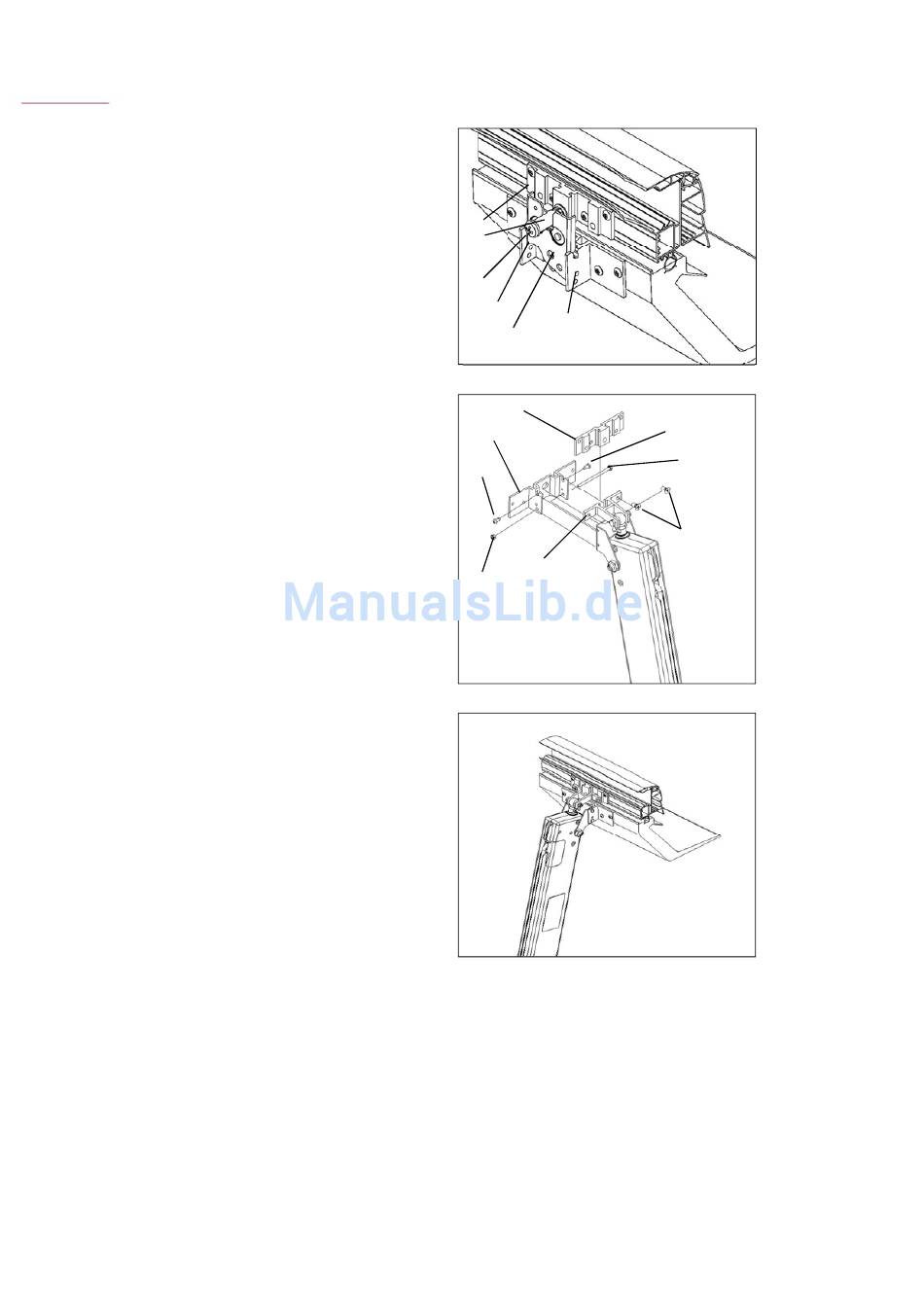

1. Hebel (3) nach links drücken und das
Fallenschloss (4) entriegeln (Bild 3).
2. Befestigungsschraube (5) lösen und
Fallenschloss (4) herausnehmen
(Bild 3).
3. Verriegelungsbolzen inklusive
Kunststoff –Distanzbuchse (6) durch
Lösen der Kreuz –Schlitzschraube M8
(7) entfernen (Bild 3).
4. Elektroöffner mit den
Kreuzschlitzschrauben (8) in der
Grundplatte (9) des Aufsetzkranzes
verschrauben. Danach die
Sechskantschraube M4 x 70 (10)
seitlich durch die Halterung des
Öffners sowie durch die Grundplatte
(9) einschieben und mit der
selbstsichernden Mutter (11)
arretieren (Bild 4).
5. Lagerbock (12) in die Anschlagplatte
(13) des Lüfterrahmens einschieben,
und mit den Kreuzschlitzschrauben
M6 x 11 (14) befestigen (Bild 4).
6. Nach abgeschlossener Montage eine
Funktionsprüfung durchführen. Der
Öffner darf sich dabei nicht
verklemmen oder an anderen
Bauteilen anschlagen.
®
- Lichtkuppeln
13
6
7
4
3
13
9
8
12
11
ESSERTEC Elektroöffner 300 Basic
5
Bild 3
8
10
14
Bild 4
Bild 5
