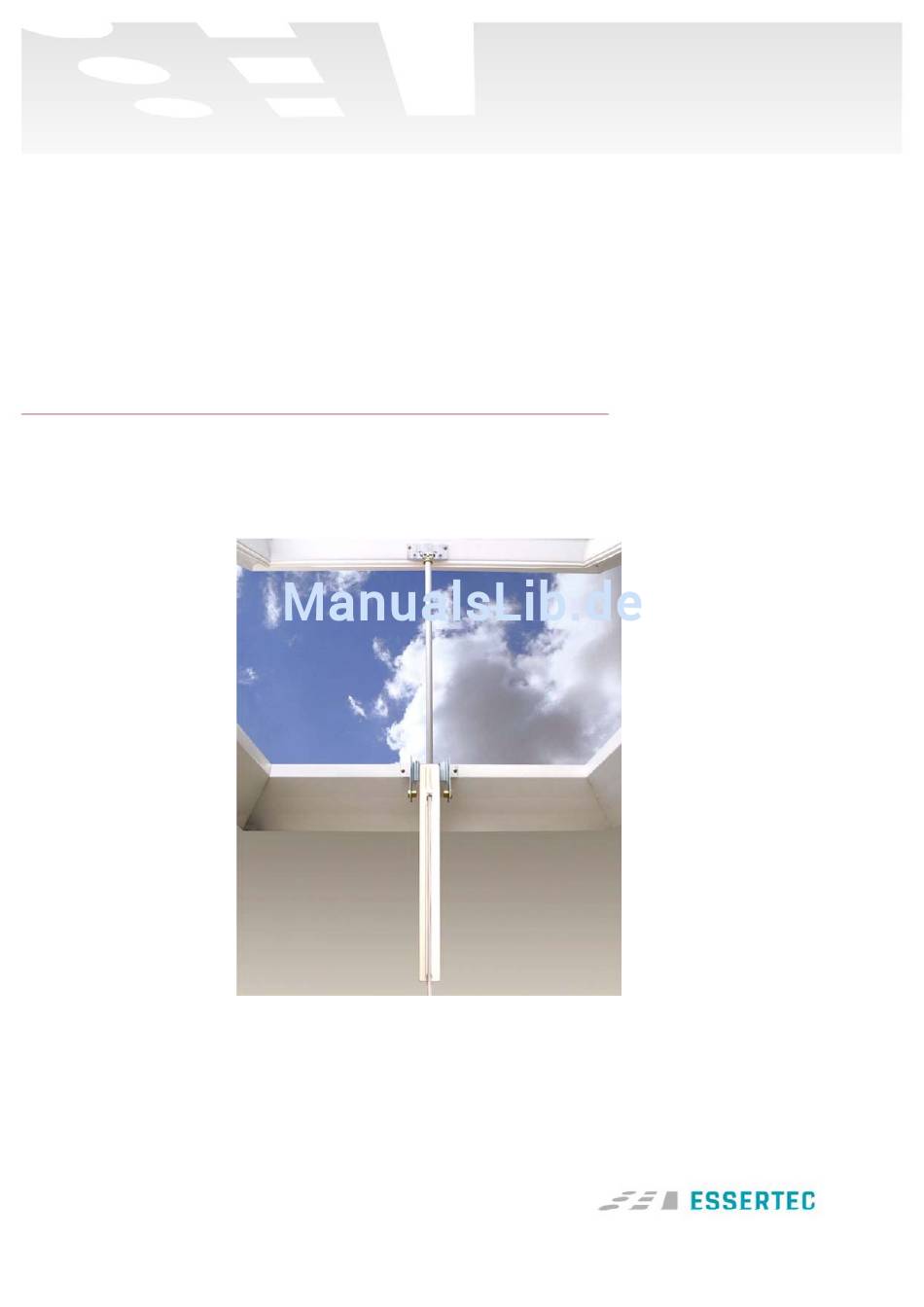

- Seite 1 MONTAGEANLEITUNG ESSERTEC Elektroöffner Elektroöffner 300 Basic Stand: 10/2015 Dok.-Nr.: 8001 482...
- Seite 2 Lebensdauer. Bitte Lieferumfang auf Vollständigkeit und Beschädigungen prüfen. Für Beschädigungen durch unsachgemäße Behandlung kann keine Haftung übernommen werden. Bei dem Elektroöffner 300 Basic handelt es sich um einen elektrischen Motorantrieb zur täglichen Lüftung von Lichtkuppeln. Er kann mit entsprechendem Zubehör für die Kuppeln ®...
-
Seite 3: Sicherheitshinweise
Motorstellung (Bild 1). Die Mindesteinschraubtiefe der Augenschraube 1 beträgt 14 mm. Wenn der Bild 1 Verstellbereich der Augenschraube (1) nicht ausreicht, Öffner etwas ausfahren und danach einbauen. Beim Schließen schaltet der Öffner über die Lastabschaltung ab. Bild 2 ESSERTEC Elektroöffner 300 Basic... - Seite 4 (13) des Lüfterrahmens einschieben, und mit den Kreuzschlitzschrauben M6 x 11 (14) befestigen (Bild 4). Bild 4 6. Nach abgeschlossener Montage eine Funktionsprüfung durchführen. Der Öffner darf sich dabei nicht verklemmen oder an anderen Bauteilen anschlagen. Bild 5 ESSERTEC Elektroöffner 300 Basic...
-
Seite 5: Schaltplan Elektrischer Anschluss
Der Anschluss darf nur von einer Elektro – Fachkraft durchgeführt werden. Die Errichtungsbestimmungen nach DIN VDE 0100 sind einzuhalten! Wenn als Ersatz für ältere Antriebe der Elektroöffner 300 Basic gewählt wurde, dann muss geprüft werden, ob eine Elektronik in der Anschlussdose vorhanden ist. Diese muss gegebenenfalls entfernt werden. - Seite 6 E-Öffner 300 8001472 Stellschraube 611457000 Sechskantmutter 375039000 Lagerbock 0825669 Sechskantschraube 0825671 Sechskantmutter 611421000 Augenschraube M8 8001463 Konsole EÖ Basic 0905918 Schneidschraube 0902343 Sechskantmutter 3011902 Linsensenkschraube 3016543 Sechskantschraube 0812195 Sechskantmutter 3749800 Grundplatte * Position nicht im Lieferumfang enthalten. ESSERTEC Elektroöffner 300 Basic...
- Seite 7 ESSERTEC Elektroöffner 300 Basic...
- Seite 8 ESSERTEC Elektroöffner 300 Basic...
