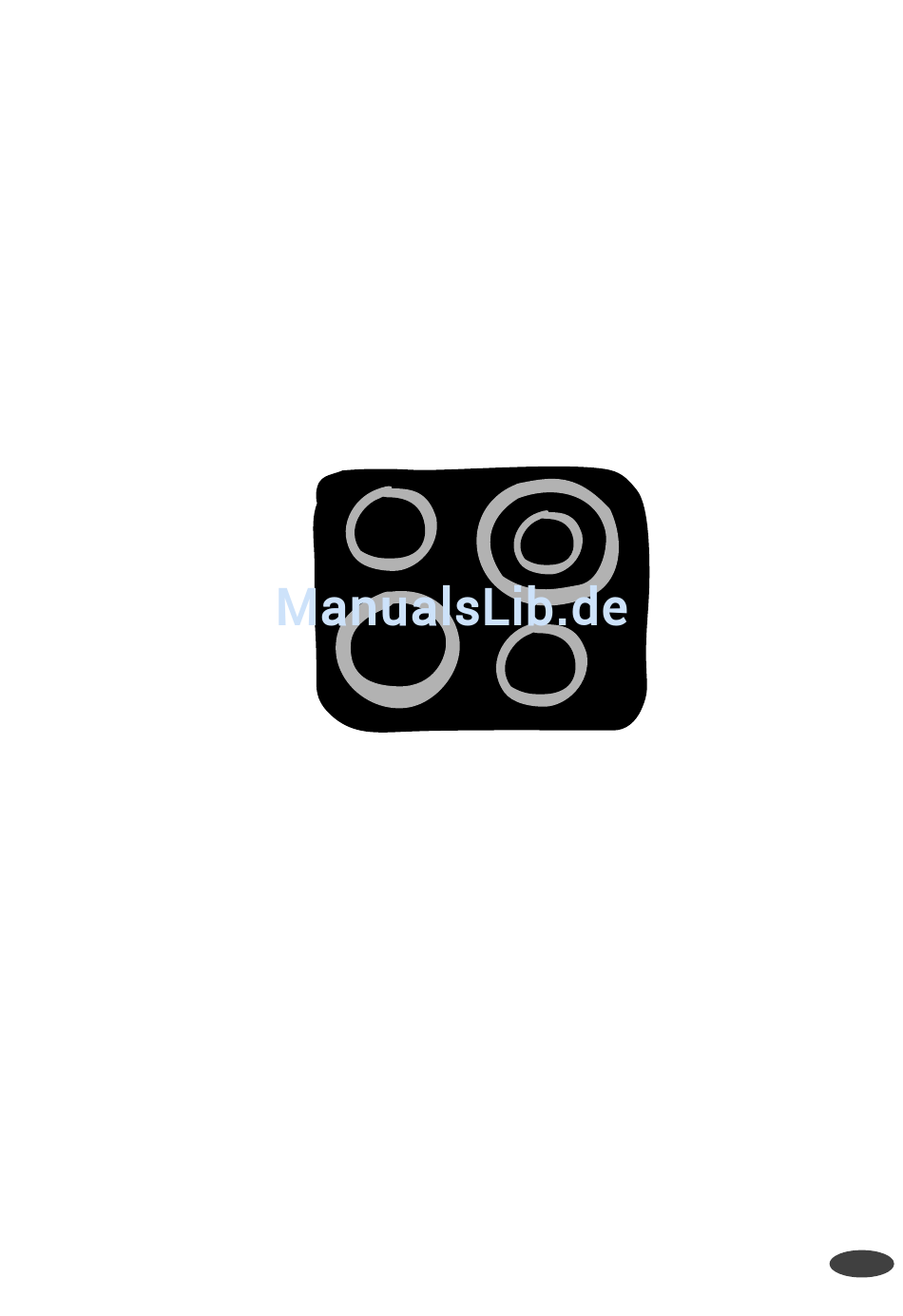

- Seite 1 G l a s k e r a m i k k o c h f e l d GEBRAUCHSANWEISUNG GK 56P.3 CN 374 3571 00 / 02.00...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde Für eventuell auftretende Störungen enthält diese Ge- Bitte lesen Sie diese Gebrauchsanweisung sorgfältig brauchsanweisung Hinweise zur selbständigen Behe- durch. Beachten Sie vor allem den Abschnitt «Sicher- bung, siehe Abschnitt «Abhilfe bei Störungen». heitshinweise». Sollten diese Hinweise nicht ausreichen, haben Sie Bewahren Sie diese Gebrauchsanweisung zum spä- jederzeit zwei Anlaufstellen, bei denen Ihnen weiter- teren Nachschlagen auf und geben Sie sie an even-...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ............. . Elektrische Sicherheit . -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Die Sicherheit dieses Gerätes entspricht den anerkannten Regeln der Technik und den geltenden Sicherheitsvor- schriften. Dennoch sehen wir uns veranlasst, Sie mit folgenden Sicherheitshinweisen vertraut zu machen. Elektrische Sicherheit Wird ein heißer Topf auf eine kalte Kochzone gestellt und es erhitzt sich dadurch die Kochzone, so zeigt dies die Restwärmeanzeige nicht an. -
Seite 5: Entsorgung
Entsorgung Verpackungsmaterial entsorgen Alle Verpackungsteile sind recycelbar, Folien und Hartschaumteile entsprechend gekenn- zeichnet. Verpackungsmaterial und eventuell Altgeräte bitte ordnungsgemäss entsorgen. Beachten Sie bitte die nationalen und regiona- len Vorschriften von Gerät und Verpackungs- material Materialkennzeichnung (Materialtrennung, Abfallsammlung, Wert- stoffhöfe). Entsorgungshinweise Das Gerät darf nicht mit dem Hausmüll ent- sorgt werden. -
Seite 6: Gerätebeschreibung

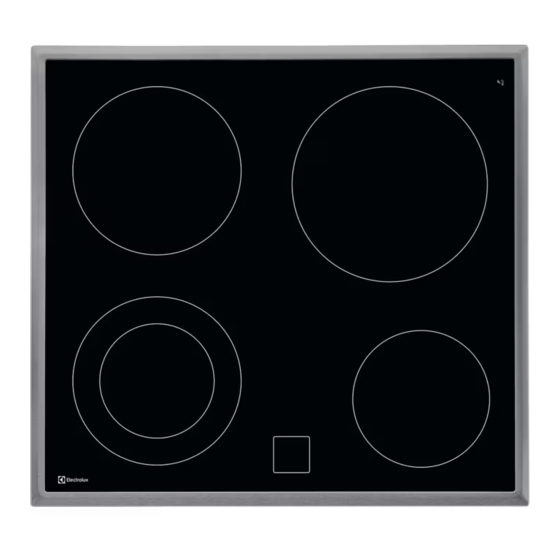

Gerätebeschreibung Ausstattung Kochfeld Kochzonen Glaskeramikplatte Rahmen 1. Einkreis–Kochzone Ø 180 mm 2. Einkreis–Kochzone Ø 145 mm 3. Zweikreis–Kochzone Ø 210/120 mm 4. Einkreis–Kochzone Ø 145 mm 5. Restwärmeanzeigelampen Vor dem ersten Gebrauch Erstes Reinigen Das Glaskeramikkochfeld feucht abwischen um mögli- che Fertigungsspuren zu beseitigen. -
Seite 7: Bedienung Des Kochfeldes
Bedienung des Kochfeldes Beim Einschalten der Kochzone kann diese kurz summen. Das ist eine Eigenart aller Glas- keramikochzonen und beeinträchtigen weder Funktion noch Lebensdauer des Gerätes. Die Bedienung der Kochzonen erfolgt mit den Kochstellenschaltern am Einbau–Herd, Re- chaud, Schaltkasten mit Energiereglern oder einer Elektronische Steuerung und ist in der je- weiligen Anleitung beschrieben. -
Seite 8: Anwendungen, Tips
Anwendungen, Tips Kochgeschirr Je besser der Topf, um so besser das Kochergebnis. Gutes Kochgeschirr erkennen Sie am Topf– bzw. Pfannenboden: der Boden sollte so dick und plan wie möglich sein. Achten Sie beim Neukauf von Töpfen oder Pfan- nen auf den Bodendurchmesser. Hersteller geben oft den oberen Durchmesser des Geschirrandes Geschirr mit Aluminium–... -
Seite 9: Reinigung Und Pflege
Reinigung und Pflege Kochfeld Achtung: Reinigungsmittel dürfen nicht auf die heisse Glaskeramikfläche gelangen! Alle Reinigungsmittel müssen nach der Reinigung mit ausreichend klarem Wasser entfernt wer- den, da sie beim Wiederaufheizen ätzend wir- ken können! Verwenden Sie keine aggressiven Reini- gungsmittel, wie z.B. Grill– oder Backofen- sprays, grobe Scheuermittel bzw. -
Seite 10: Spezielle Verschmutzungen
Spezielle Verschmutzungen 1. Eingebrannten Zucker, geschmolzenen Kunst- stoff, Aluminiumfolie oder andere schmelzbare Materialien sofort, noch im heissem Zustand, mit einem Glas–Klingenschaber entfernen. Achtung: Beim Hantieren mit dem Glas–Klin- genschaber auf der heissen Kochzone be- steht Verbrennungsgefahr! 2. Anschliessend das abgekühlte Kochfeld normal reinigen. -
Seite 11: Abhilfe Bei Störungen
Abhilfe bei Störungen Überprüfen Sie bitte, ob Sie anhand nachfolgender Hinweise kleinere Störungen am Gerät selbst beheben können. Helfen diese Informationen im konkreten Fall nicht weiter, setzen Sie sich bitte mit dem Kundendienst in Verbindung. Warnung! Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemässe Reparaturen können erhebliche Gefahren für den Benutzer entstehen. -
Seite 12: Installationsanweisung
540 mm Prod-nr: 941 591 430 Tiefe 500 mm Serie 400 V ~ 50 Hz Radius GK 56P.3 CN Typ 205.6BANJNCPJNC Leistungsaufnahme Kochzone vorne links 1800 W Kochzone hinten links 1200 W Kochzone hinten rechts 2200/900 W Kochzone vorne rechts 1200 W Heizkörperspannung... -
Seite 13: Sicherheitshinweise Für Den Installateur
Sicherheitshinweise für den Installateur Dieses Gerät entspricht bezüglich des Schutzes gegen Feu- ergefahr dem Typ Y (EN 60 335–2–6). Nur Geräte dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden. Beim Einbau in brennbares Material sind die NIN 2000, Kapi- tel 4.2.2 und die Brandschutzrichtlinien und deren Verordun- gen der Vereinigung kantonaler Feuerversicherungen zwin- gend einzuhalten. -
Seite 14: Einbau In Die Küchenarbeitsplatte
Einbau in die Küchen Fig.1 arbeitsplatte min. 50 mm min. 50 mm min. 50 mm Ï Notieren Sie die Seriennummer vom Typenschild Ï 20 mm 20 mm des Gerätes vor dem Einbau. Diese Nummer wird Ï bei Serviceanforderungen benötigt und ist im Origi- naltypenschild auf der Unterseite des Gerätes nach Ï... -
Seite 15: Ausbau Des Glaskeramikkochfeldes
Ausbau des Glaskeramikkochfeldes Glaskeramikkochfeld Einbauherd, Rechaud, Schaltkasten oder elektronische Steuerung stromfrei machen. Seitlich im Bereich der Befestigungsfedern einen sau- beren Spachtel als Schutz auf die Abdeckung legen, dann mit Stechbeutel unter den Rahmen fahren und an- heben. -
Seite 16: Service
Service Der gut ausgebaute Electrolux–Kundendienst steht al- len unseren Kunden zur Verfügung. Bevor Sie den Kunden dienst anfordern Überzeugen Sie sich, dass keine Fehlbedienung vor- liegt. Bitte beachten Sie das Kapitel Abhilfe bei Störungen. Serie–Nummer Wenn Sie den Kunden Prod–Nr.: dienst in Anspruch neh Serie–Nr.:... -
Seite 17: Kundendienst
Kundendienst Servicestellen Points de service Servizio dopo vendita Zürich/Mägenwil 1028 Préverenges 6916 Grancia 5506 Mägenwil Le Trési 6 Zona Industriale E Industriestr. 10 8718 Schänis 3966 Réchy Biltnerstrasse Route de Grône 9000 St. Gallen Vonwilstrasse 15 4133 Pratteln Rheinpark-Center Netzibodenstr.23b 8604 Volketswil Service–Helpline Hölzliwisenstrasse 12... - Seite 18 ELECTROLUX AG Badenerstrasse 587 CH–8048 ZÜRICH Tel.: 01–405 8111 Fax: 01–405 8235 E by Electrolux Internet: www.electrolux.ch...
