Installationsanleitung VScom PRO Serie
1.4

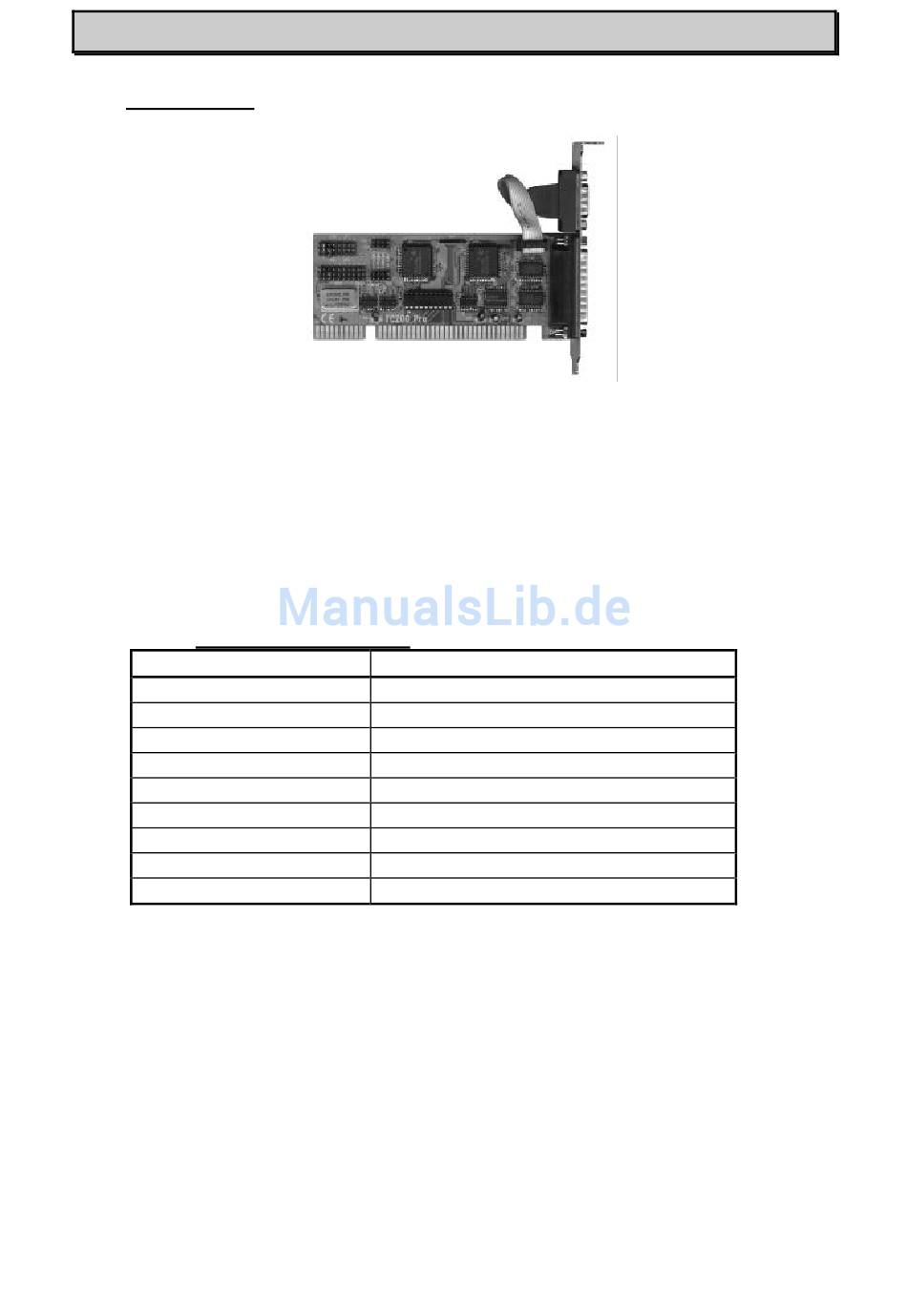

VScom 200 PRO

Im Unterschied zu den anderen Karten der VScom PRO Serie ist die 2-Port Version nicht Software-
konfigurierbar. Die Einstellungen werden mit Hilfe von Jumpern vorgenommen.
1.4.1

Einstellung der I/O Adressen

Für jede Schnittstelle muß eine I/O Basisadresse festgelegt werden. Diese Einstellungen werden im Jumperfeld
JP1 vorgenommen.
Für jede zu verwendende logische Schnittstelle muß ein Jumper im jeweiligen Feld gesteckt sein. Wird für eine
Schnittstelle kein Jumper gesteckt, so ist diese Schnittstelle deaktiviert. Es dürfen nicht beide seriellen
Schnittstellen auf die gleiche Basisadresse gesteckt werden!
Schnittstelle COM A:
Adresse
COM1 (3F8h-3FFh)
COM2 (2F8h-2FFh)
COM3 (3E8h-3EFh)
COM4 (2E8h-3FFh)
COM5 (2F0h-2F7h)
COM6 (3E0h-3E7h)
COM7 (2E0h-2E7h)
COM8 (260h-267h)
Port deaktiviert
zu verbindende Punkte auf JP1
Spalte "1": A==C
Spalte "2": A==C
Spalte "3": A==C
Spalte "4": A==C
Spalte "5": A==C
Spalte "6": A==C
Spalte "7": A==C
Spalte "8": A==C
Jumper zwischen diesen Punkten ziehen
- 5 -
