VSCOM 800 PRO Installationsanleitung Seite 4

Installationsanleitung VScom PRO Serie

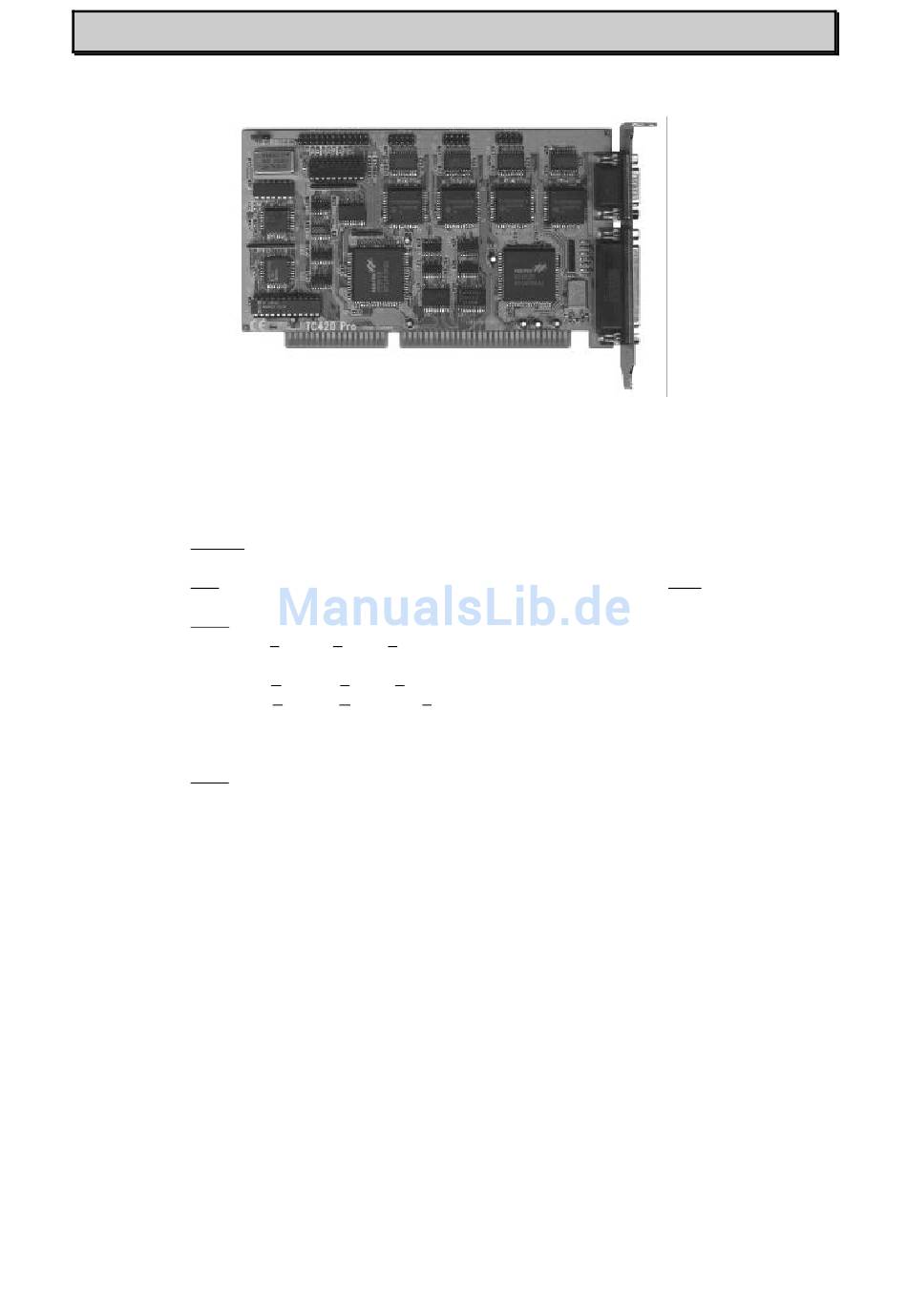

Die VScom 420 PRO Karte hat zusätzlich zu den auch auf der VScom 400 PRO vorhandenen 4
seriellen Ports noch 2 parallele Ports. Die Konfiguration der seriellen Ports erfolgt wie bei der VScom
400 PRO.
Bei der Konfiguration der parallelen Ports haben Sie folgende Einstellmöglichkeiten:
1. Address: Die Port-Adresse. Achtung: Die LPT-Numerierung ist vom BIOS abhängig und leider
nicht immer gleich. Standard ist: 3BC -> LPT1; 378 -> LPT2; 278 ->LPT3
2. IRQ: Der Interrupt des Ports. LPT-Interrupts können nur untereinander, nicht aber mit COM-
Port Interrupts geshared werden
3. Mode: Die parallelen Ports der VS.com Pro 4S 2P können in folgenden Modi betrieben werden:
Mode SPP: Standard Parallel Port, der normale Centronics-kompatible Modus
Mode PS2: Bidirektional, kompatibel mit den Ports eines PS/2
Mode EPP: Enhanced Parallel Port, kompatibel mit IEEE.1284
Mode ECP: Extended Capabilities Port, eine Spezifikation von Intel und Microsoft
Achtung: Im EPP und ECP Modus werden zusätzlich zu den normalen 4 Bytes Adressen noch
weitere 4 Bytes an den Adressen ADDRESS+4, bzw. ADDRESS+400h belegt. Deshalb können
ECP und EPP Ports nur auf Adressen konfiguriert werden, die auf "0" oder "8" enden.
4. DMA: Im ECP und EPP Modus wird zusätzlich noch ein DMA-Kanal benötigt. Sie können den
DMA-Kanal abschalten ("NO") oder einschalten ("1" oder "3"). In den Modi SPP und PS2 muß
der DMA-Kanal abgeschaltet werden.
- 4 -
