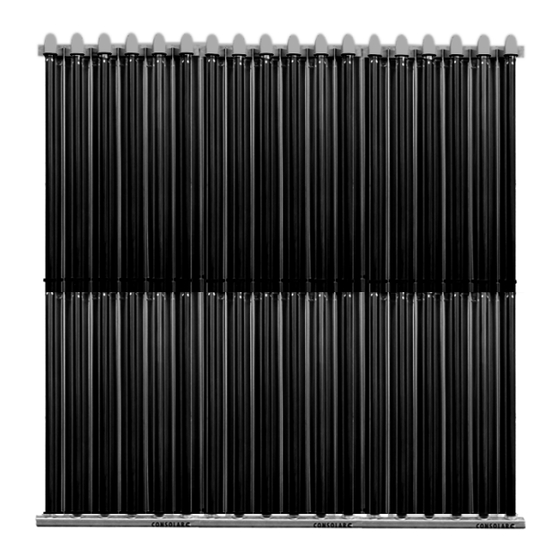

Der Vakuum - - Röhrenkollektor
Röhrenkollektor
Der Vakuum
Anwendung • Einsatz
• Solare Heizungsunterstützung und Warmwassererwärmung
• Für Ein- und Mehrfamilienhäuser
• Schrägdach, Flachdach und Fassade
Besondere Vorteile
• Sehr hohe Effizienz - hohe Erträge auch in der kalten Jah-
reszeit
• Einfache Ein-Personen-Montage ohne Kran - nur 16,4 kg
• Baukastensystem: bedarfsgerechte Felder durch kleine Modu-
le
• Geringer Platzbedarf auf dem Dach
• Hohe Zuverlässigkeit durch bewährte hochwertige Bauteile,
Consolar gewährt 10 Jahre gegen Glasröhrenbruch durch
Temperaturschock, Hagel oder Frost, wenn keine Versiche-
rung des Endkunden den Schaden übernimmt.
• Geprüfte Qualität
• Sehr gute Ökobilanz, sehr kurze energetische Amortisation
• Gute Integration und formschönes Design durch sehr flache
Bauweise
Technische Dokumentation
Montage- und Betriebsanleitung
1
1.1
1.2
2
3
3.1
3.2
3.3
4
4.1
4.2
5
6
6.1
6.2
6.3
7
7.1
8
9
10
11
12
13
14
15
15.3 Anschlussverrohrung
16
17
18
2
2
2
3
4
4
5
5
6
6
6
7
8
8
8
8
9
9
10
10
10
11
11
11
12
12
12
12
13
14
15
15
15
15
15
16
16
17
17
17
17
17
17
18
18
18
18
18
18
19
19
19
19
20
21
22
24
25
26
26
26
27
