MONTAGE UND BEDIENUNGSANLEITUNG
Technische Daten

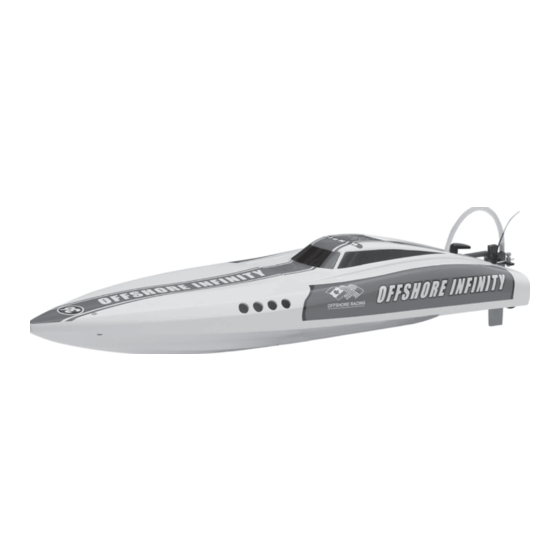

Artikelnummer: 9305 Offshore Infinity Deep Vee
Artikelnummer: 9306 Blue Mania Katamaran
ALLGEMEINE BAUANLEITUNG:
Motor:............................................................................................B2820 wassergekühlter Brushless Motor (beinhaltet)
Fernsteuerung.................................................................................... 2.4GHz Digital proportionaler Sender (beinhaltet)
Elektronischer Fahrtenregler...............................................Wassergekühlter 60A Brushless Regler m. BEC (beinhaltet)
Antriebssystem............................................................................................................................3mm Flexwellenantrieb
Akku..................................................................................................11.1V 2200mAh 35C Li-Po Akku (Nicht beinhaltet)
WICHTIG: DIESE MODELLE SIND IN DER LAGE MEHR ALS 60 KM/H ZU FAHREN. DURCH
MISSBRAUCH DIESES PRODUKTES KANN ES ZU SCHÄDEN UND VERLETZUNGEN
FÜHREN. GEHEN SIE MIT DIESEN MODELLEN VEANTWORTUNGSBEWUSST UM, UND GE-
SICHERHEITSHINWEISE FÜR LI-PO AKKUS
Regler mit Unterspannungs- Erkennung schalten bei 3.2V pro Zelle ab. Wenn ihr Boot während der Fahrt plötzlich
stehen bleibt, bedeutet dies, dass der Reglers eine Unterspannung erkennt, und abschaltet. Nach kurzer Wartezeit
schaltet der Regler wieder ein, dann müssen Sie umgehend das Boot mit langsamer Geschwindigkeit an Land
zurück fahren. Laden Sie den Akku nach abkühlen desselben wieder auf. Fahren Sie Ihr Boot nicht weiter, wenn die
Akkuspannung niedrig ist, und der Regler mehrfach abschaltet, da ansonsten der Akku tiefentladen und zerstört
wird. Ein defekter Akku lässt sich nicht mehr laden.
Gesamtlänge:............................................635mm
Breite:........................................................165mm
Geschwindigkeit:.......................................60+ Km/h
Gesamtlänge:.............................................585mm
Breite:..........................................................195mm
Geschwindigkeit:........................................60+ Km/h
NIEßEN SIE DIESE BEIM FAHREN.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Joysway 9305 Offshore Infinity Deep Vee
Inhaltszusammenfassung für Joysway 9305 Offshore Infinity Deep Vee
- Seite 1 MONTAGE UND BEDIENUNGSANLEITUNG Technische Daten Gesamtlänge:..........635mm Breite:............165mm Geschwindigkeit:........60+ Km/h Artikelnummer: 9305 Offshore Infinity Deep Vee Gesamtlänge:..........585mm Breite:............195mm Geschwindigkeit:........60+ Km/h Artikelnummer: 9306 Blue Mania Katamaran ALLGEMEINE BAUANLEITUNG: Motor:....................B2820 wassergekühlter Brushless Motor (beinhaltet) Fernsteuerung..................2.4GHz Digital proportionaler Sender (beinhaltet) Elektronischer Fahrtenregler..........Wassergekühlter 60A Brushless Regler m. BEC (beinhaltet) Antriebssystem..........................3mm Flexwellenantrieb...
-
Seite 2: Sicherheitshinweise
EINLEITUNG Danke, dass Sie sich für den Kauf eines Joysway Brushless Motorboot entschieden haben. Dieses Handbuch enthält Anweisungen, die Sie benötigen, um Ihr R/C Boot sicher zu betreiben. Lesen Sie die Bedienungsanleitung in ihrer Gesamtheit durch, bevor Sie Ihr Joysway Brushless Motorboot betreiben. -
Seite 3: Stromkreislauf- Und Kühlsystem Diagramm
BAUKASTENINHALT Inhalt Zubehörbeutel: + B2850 wassergekühlter Brushless Motor (vormontiert) + 60A wassergekühlter Brushless Regler m. BEC (vormontiert) + Leistungsstarkes 9g Metallservo (vormontiert) 1 Deans Stecker m. + 2.4GHz 2Kanal Pistolengriff- Fernsteuerung 2x Innensechskantschlüssel Schrumpfschlauch + Lasergeschnittener Holzständer (2.5mm & 2mm) P1.4XD35 2 Blatt Nylon Propeller Wasserdichtes Tape... - Seite 4 TRIMMPLATTEN Das Offshore Infinity Deep Vee Boot ist mit einstellbaren Trimmplatten ausgestattet. Die Trimmplatten ermöglichen, das Boot optimal zu betreiben. Durch diese können Sie den Rumpf optimal auf die unterschiedlichen Bedienungen, von ruhigen bis hin zu rauen Gewässern, einstellen. Um die Trimmplatten einzustellen, müssen Sie die Einstellschraube rein - oder raus drehen.
-
Seite 5: Sender Installieren
SENDER INSTALLIEREN NOTIZ: Der Sender ist nicht wasserdicht und sollte nicht mit Wasser in Kontakt kommen. 1. Installieren Sie neue 4 “AA” Batterien. Zur richtigen Installation der Batterien, folgen Sie dem Diagramm, das sich an der Unterseite des Batteriefaches befindet. 2. -
Seite 6: Sender/Empfänger Binden
NOTIZ: Für maximale Fahrleistung, empfehlen wie ihnen einen 11.1V 2200mAh 35c Li-Po Akku zu verwenden. Mit dem mitgelieferten Klettband, das bereits an dem Akku Halter im Rumpf angebracht ist, befestigen Sie den Akku. Die Lage des Akku Halters ermöglicht Ihnen den optimalen Schwerpunkt schnell und einfach zu finden. Der optimale Schwerpunkt bietet die besten Fahrleistungen. - Seite 7 FERNSTEUERUNG PRÜFEN 1. Zuerst schalten Sie den Sender "EIN", bevor Sie den Akku mit dem Regler verbinden. 2. Stecken Sie den Akku in die Buchsen des Reglers, und warten bis Sie 3 dauerhafte "Be-Be-Be" Töne hören. (Das Signal heißt, dass der Regler erkannt ist) 3.
- Seite 8 EINSTELLUNG DUAL RATES DER LENKUNG Funktion Diese Funktion dient zur Einstellung des Servoweges. Der Standardwert ist 100%, einstellbar ist dieser von 0%-100%. Einstellung Drehen Sie den “ST.D/R Knopf ganz nach links, so heiß dies, dass der Servoausschlag auf Minimum ist. Drehen Sie den “ST.D/R Knopf ganz nach rechts, so heiß...
-
Seite 9: Trimm Einstellungen
"REV-NOR" Knopf einstellen. TECHNISCHE DATEN DES FAHRREGLERS Das Joysway Brushless Motorboot wird mit einem wassergekühlten 60A Regler geliefert. Bitte lesen Sie unten in der Beschreibung die technischen Daten: Schutz: Der Überhitzungsschutz wird bei 110°C aktiviert .Der LVP (Unterspannungsschutz) wird aktiviert, wenn der Li-Po Akku (pro Zelle) auf unter 3.2V fällt. - Seite 10 NOTIZ: Wenn Sie Ihr Boot in Salzwasser fahren, können einige Teile korrodieren. Deshalb sollten Sie nach jedem Einsatz im Salzwasser, das Boot gründlich mit klarem Wasser abspülen, und das Antriebssystem schmieren. ERSATZTEILLISTE Ersatzteile für das Joysway Motorboot können Sie mit den Artikelnummern, die unten aufgeführt sind, bestellen. ARTIKEL NR. ARTIKEL 930501 Oberes Deck m.
- Seite 11 Flexwellen Set für 9306 WICHTIGE INFORMATIONEN ZUR GARANTIE UND ZULASSUNGSBESTIMMUNGEN Joysway und Ripmax Ltd. garantieren, dass dieses Modell den europäischen Normen und Richtlinien entspricht, und zum Datum des Kaufes frei von Defekten an Materialien, und frei von Herstellungsmängeln ist. Dieses deckt nicht die Bauteile ab, die bei Gebrauch, Missbrauch, Abstürze, Modifikationen, Nachlässigkeit, und unautorisierten...
