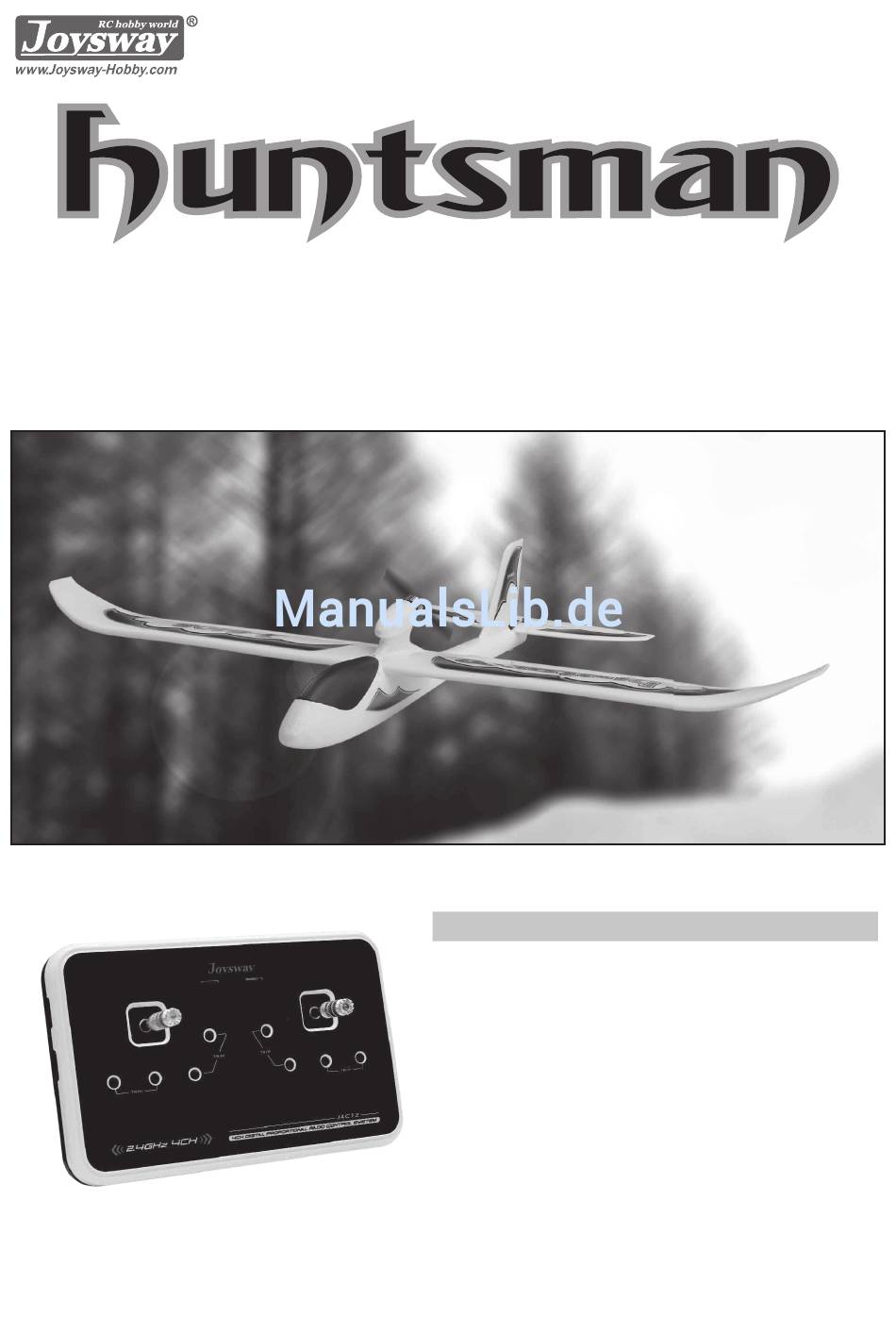

- Seite 1 2.4GHz ARTF Brushless Glieder Artikelnummer: 6108 Schnell montiert, es wird kein Kleber benötigt! Technische Daten: + Spannweite: 1100mm + Flächeninhalt: 28g/dm² + Länge: 730mm + Fluggewicht: 400g + Motorschub: 300g Bau - und Bedienungsanleitung...
- Seite 2 BAUANLEITUNG DIESES MODELL IST KEIN SPIELZEUG! DIESE ANLEITUNG SOLLTE VON EINEM ERWACHSENEN GELESEN WERDEN HUNTSMAN 2.4GHz ARTF BRUSHLESS GLIEDER BESTELLNUMMER: 6108 WARNUNGEN WICHTIG! Bevor Sie mit der Montage beginnen, bitte lesen und verstehen Sie die unten aufgeführten Warnungen. Bei Nichtbeachtung oder falschem Verständnis kann dies zu körperlichem Schaden und/oder Verletzungen führen.
- Seite 3 BAUKASTENINHALT 1. Rumpf 8. 7.4V 1100mAh Li-Ion Akku 2. Hauptflügel 9. Plastikringe 4St. 3. 2.4GHz Sender 10. Schrauben 5St. 4. Seitenleitwerk 11. Höhenleitwerk Federn 2Stk. 5. Höhenleitwerk 12. Sechskantschlüssel 6. Propeller x2St. 13. Spinner 2Stk 7. Balancer Ladegerät mit 12V Adapter BENÖTIGTES ZUBEHÖR UM DAS MODELL ZU VERVOLLSTÄNDIGEN Vier "AA"...
- Seite 4 SCHRITT 2: DEN 7.4V 1100MAH LI-ION AKKU LADEN Die Huntsman wird mit einem 7.4V 1100mAh Li-Ion Akku und einem 2S Balancer Ladegerät mit 12V Adapter geliefert 1. Stecken Sie das 12V Kabel in das Balancer Ladegerät. 2. Stecken Sie den 12V Adapter an eine Stromquelle, wie einen Zigarettenanzünder (Auto).
- Seite 5 ZUSAMMENBAU DER HUNTSMAN Schritt: 1 Montieren des Leitwerk Set 1. Legen Sie das Höhenleitwerk in den Rumpf und richten es aus. Drücken Sie den Plastikhalter zur vertikalen Landung nach unten, damit das Ruder einrasten kann. Dann befestigen Sie das Leitwerk mit der PA2.6x10mm Schraube im Kunststoffhalter, wie gezeigt.
- Seite 6 SCHRITT 2: DEN HAUPTFLÜGEL MONTIEREN 1. Schieben Sie das Querruder Servokabel durch den Rumpf. 2. Stecken Sie das Querruder Servokabel am Empfänger auf Kanal 1. NOTIZ: Das andere Servokabel wurde schon werksseitig am Empfänger befestigt. 3. Befestigen Sie die Goldstecker des Motors an den im Rumpf liegenden Goldsteckern des Reglers. NOTIZ: Bevor Sie den Flügel am Rumpf befestigen, ist es wichtig, dass Sie die Motorlaufrichtung überprüfen.
- Seite 7 SCHRITT3: DEN PROPELLER MONTIEREN 1. Wie gezeigt, bauen Sie den Propeller mit dem Kunststoffring (kleinerer Innendurchmesser) und den Spinner, zusammen. Achten Sie dabei auf die Laufrichtung des Propellers. 2. Schieben Sie den Propeller über die Motorwelle. 3. Mit dem mitgelieferten Sechskantschlüssel, schrauben Sie den Propeller an der Motorwelle fest.
- Seite 8 SCHRITT4: DEN Li-Ion Akku installieren WICHTIG: Immer erst den Sender einschalten, bevor Sie das Flugzeug einschalten, und immer zuerst das Flugzeug ausschalten, bevor Sie den Sender ausschalten. 1. Drücken Sie den Gashebel ganz nach unten (linker Hebel, MODE2), wie gezeigt. Bevor Sie den Sender einschalten, vergewissern Sie sich, dass der "Vertical Landing"...
- Seite 9 NOTIZ 1: Sie müssen diesen Bindungsprozess auch ausführen, wenn Sie den mitgelieferten Empfänger durch einen anderen Empfänger ersetzen. NOTIZ 2: Um den Bindungsprozess wirksam vorzunehmen, sollte Sender und Empfänger nicht mehr als ein Meter voneinander entfernt sein. Es sollten keine ähnlichen Geräte innerhalb von 10 Meter, während der Bindung sein.
- Seite 10 FLUGVORBREITUNG SCHRITT1: SICH MIT DER FERNSTEUERUNG VERTRAUT MACHEN MODE 1 Gas max. Querruder Querruder Leistungsanzeige nach links nach rechts Höhenruder nach unten Gas min. Höhenruder nach oben Querruder Trimmung Höhenruder Trimmung Gas Trimmung Umkehrschalter für Umkehrschalter für Querruder Höhenruder Umkehrschalter für Gas Umkehrschalter für vertikale Landung MODE 2...
- Seite 11 SCHRITT 2: GAS TESTEN (MODE2) 1. Drücken Sie den Gashebel langsam nach vorne, so wird der Motor immer schneller drehen. NOTIZ: Wenn der Motor nicht mit zunehmenden Gas reagiert, überprüfen Sie bitte die Stromversorgung, oder die Akku Kapazität und den Gas Umkehrschalter, und nehmen, wenn nötig die erforderlichen Einstellungen vor.
- Seite 12 SCHRITT 5: VERTIKALE LANDUNG TESTEN (MODE2) 1: Der "Vertical Landing" Knopf ist in der "OFF" Position. Das Höhenleitwerk wird durch den Halter für die vertikalen Landung, an seinem Platz gesichert. 2: Schalten Sie den "Vertical Landing" Knopf auf "ON". Wird der Halter für die vertikale Landung entsichert, und das Höhenleitwerk klappt in einem Winkel von 45°...
- Seite 13 NÜTZLICHER TIPP STARTVORGANG (MODE 2) 1. Vergewissern Sie sich, dass der Schalter zur vertikalen Landung auf "OFF" steht, und das Höhenleitwerk im Halter eingerastet ist. Mit Vollgas, halten Sie das Modell horizontal in den Wind und starten dieses mit einem geradlinigen Wurf. LENKUNG 1.
- Seite 14 Trimmeinstellungen während des Fluges (Mode 2) 1. Lassen Sie den Steuerhebel los. Wenn sich das Modell nach oben bewegt, stellen Sie die Höhenruder Trimmung nach unten. Höhenruder Trimmung 2. Lassen Sie den Steuerhebel los. Wenn sich das Modell nach links bewegt, stellen Sie die Rudertrimmung nach rechts.
- Seite 15 Rechter Hebel nach links Nase schwenkt nach links rechter Hebel etwas nach unten (Höhenruder ein wenig nach oben) ERSATZTTEILLISTE Um Ersatzteile für den Huntsman zu bestellen, verwenden Sie bitte die Teilenummer in der Ersatzteilliste, wie unten beschrieben. ARTIKELNUMMER ARTIKEL 610801 Rumpf Set 610802 Hauptflügel Set...
- Seite 16 Magnet Set für Haube (2St.) WICHTIGE INFORMATIONEN ZUR GARANTIE UND ZULASSUNGSBESTIMMUNGEN Joysway und Ripmax Ltd. garantieren, dass dieses Produkt den europäischen Normen und Richtlinien entspricht, und zum Datum des Kaufes frei von Defekten an Materialien, und frei von Herstellungsmängeln ist. Dieses deckt nicht die Bauteile ab, die bei Gebrauch, Missbrauch, Abstürze, Modifikationen, Nachlässigkeit, und unautorisierten Reparaturen beschädigt werden.
