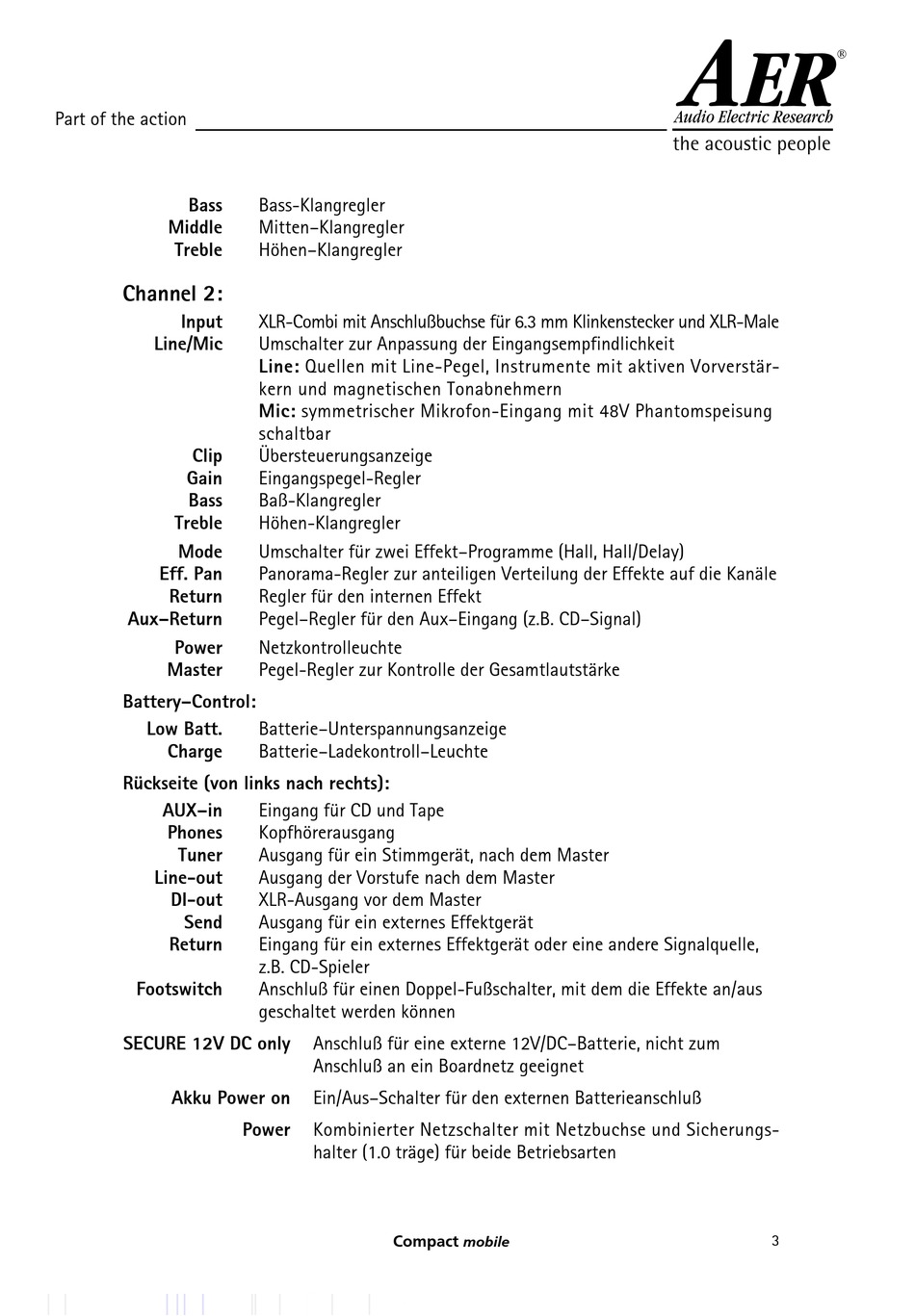

AER Compact mobile Bedienungsanleitung Seite 3

Part of the action
Bass
Middle
Treble
Channel 2:
Input
Line/Mic
Clip
Gain
Bass
Treble
Mode
Eff. Pan
Return
Aux–Return
Power
Master
Battery–Control:
Low Batt.
Charge
Rückseite (von links nach rechts):
AUX–in
Phones
Tuner
Line-out
DI-out
Send
Return
Footswitch
SECURE 12V DC only
Akku Power on
Bass-Klangregler
Mitten–Klangregler
Höhen–Klangregler
XLR-Combi mit Anschlußbuchse für 6.3 mm Klinkenstecker und XLR-Male
Umschalter zur Anpassung der Eingangsempfindlichkeit
Line: Quellen mit Line-Pegel, Instrumente mit aktiven Vorverstär-
kern und magnetischen Tonabnehmern
Mic: symmetrischer Mikrofon-Eingang mit 48V Phantomspeisung
schaltbar
Übersteuerungsanzeige
Eingangspegel-Regler
Baß-Klangregler
Höhen-Klangregler
Umschalter für zwei Effekt–Programme (Hall, Hall/Delay)
Panorama-Regler zur anteiligen Verteilung der Effekte auf die Kanäle
Regler für den internen Effekt
Pegel–Regler für den Aux–Eingang (z.B. CD–Signal)
Netzkontrolleuchte
Pegel-Regler zur Kontrolle der Gesamtlautstärke
Batterie–Unterspannungsanzeige
Batterie–Ladekontroll–Leuchte
Eingang für CD und Tape
Kopfhörerausgang
Ausgang für ein Stimmgerät, nach dem Master
Ausgang der Vorstufe nach dem Master
XLR-Ausgang vor dem Master
Ausgang für ein externes Effektgerät
Eingang für ein externes Effektgerät oder eine andere Signalquelle,
z.B. CD-Spieler
Anschluß für einen Doppel-Fußschalter, mit dem die Effekte an/aus
geschaltet werden können
Anschluß für eine externe 12V/DC–Batterie, nicht zum
Anschluß an ein Boardnetz geeignet
Ein/Aus–Schalter für den externen Batterieanschluß
Power Kombinierter Netzschalter mit Netzbuchse und Sicherungs-
halter (1.0 träge) für beide Betriebsarten
Compact
mobile
