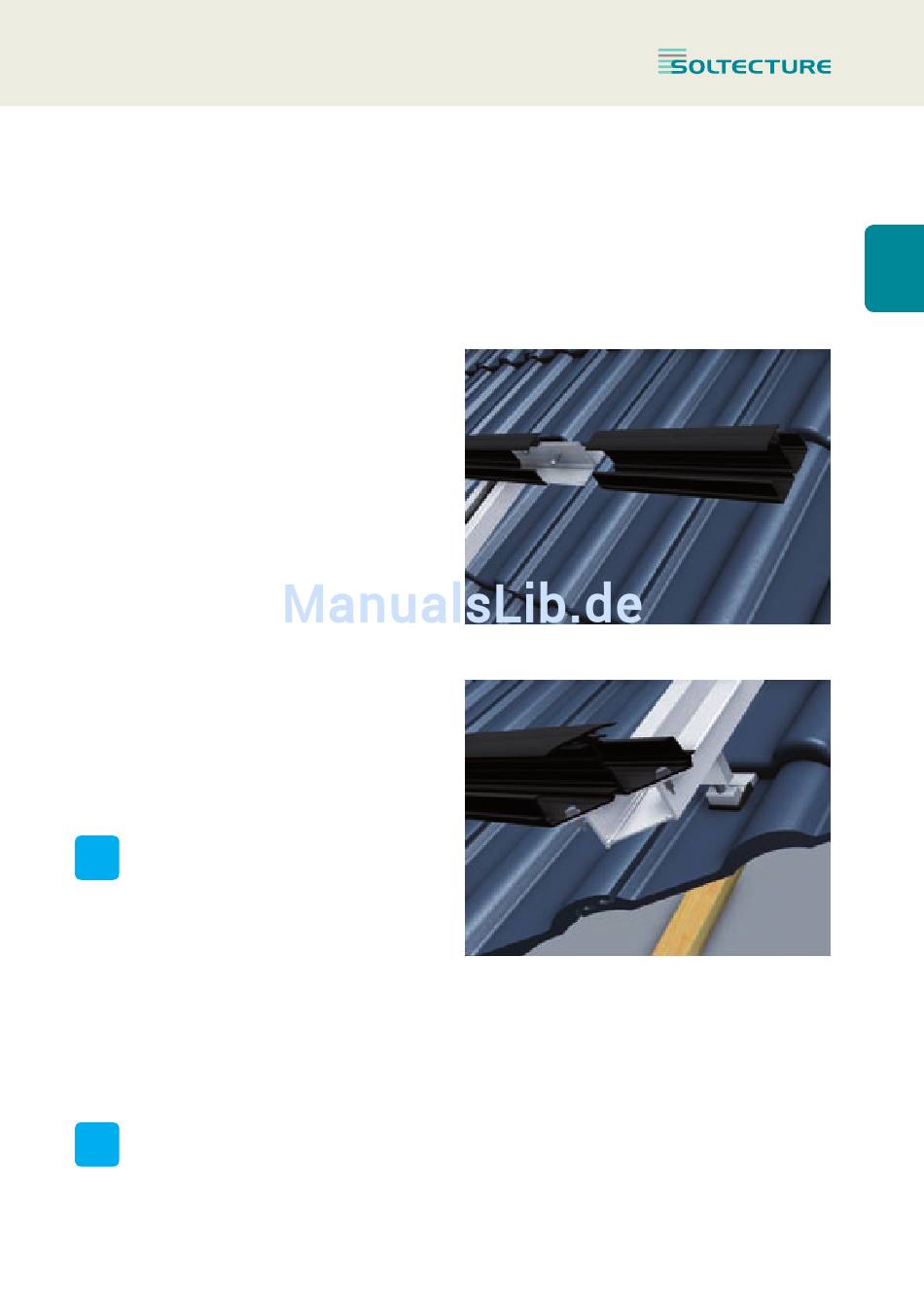

Die Restlängen der Horizontalprofile
werden mit Hilfe des Inneren Verbinders,
wie bei der Montage der Vertikalprofile,
für die jeweils nächste Profilreihe
genutzt.
Wenn ein Endstück des Horizontalpro-
fils als Kragarm fungiert, muss dieses
Horizontalprofil zusätzlich mittels
zweier selbstschneidenden Bohr-
schrauben an beiden zu verbindenden
Horizontalprofilen fixiert werden.
Horizontalprofile mittels zwei Bohr-
schrauben (selbstbohrend) je Knoten-
punkt an Vertikalprofil befestigen.
Bohrungen bzw. Schrauben dabei so
positionieren, dass sie diagonal ver-
setzt in den äußeren Schraubkanal des
Vertikalprofils gebohrt werden. Darauf
achten, dass das Horizontalprofil gut
auf dem Vertikalprofil aufliegt und
beim Bohren nicht verrutscht.
Das Horizontalprofil sollte mit
i
6,0 mm vorgebohrt werden.
Weitere Reihen entsprechend der Modul-
maße bzw. gemäß der Systemskizze
positionieren. Beim Ausrichten der
Horizontalprofile ist auf Rechtwinkelig-
keit zu achten, dabei empfiehlt sich die
Verwendung eines Winkels mit großer
Schenkellänge.
Für die Montage der Horizontal-
i
profile empfiehlt es sich, zwei
Montagehilfen entsprechend der
Modulabmessungen anzufertigen.
