Installation
3.2 Einbau
Um die Funktion des Messgerätes in vollem Umfang zu sichern, sowie evtl. Schäden
zu vermeiden, sind folgende Einbauhinweise zu beachten.
Achtung: •
•

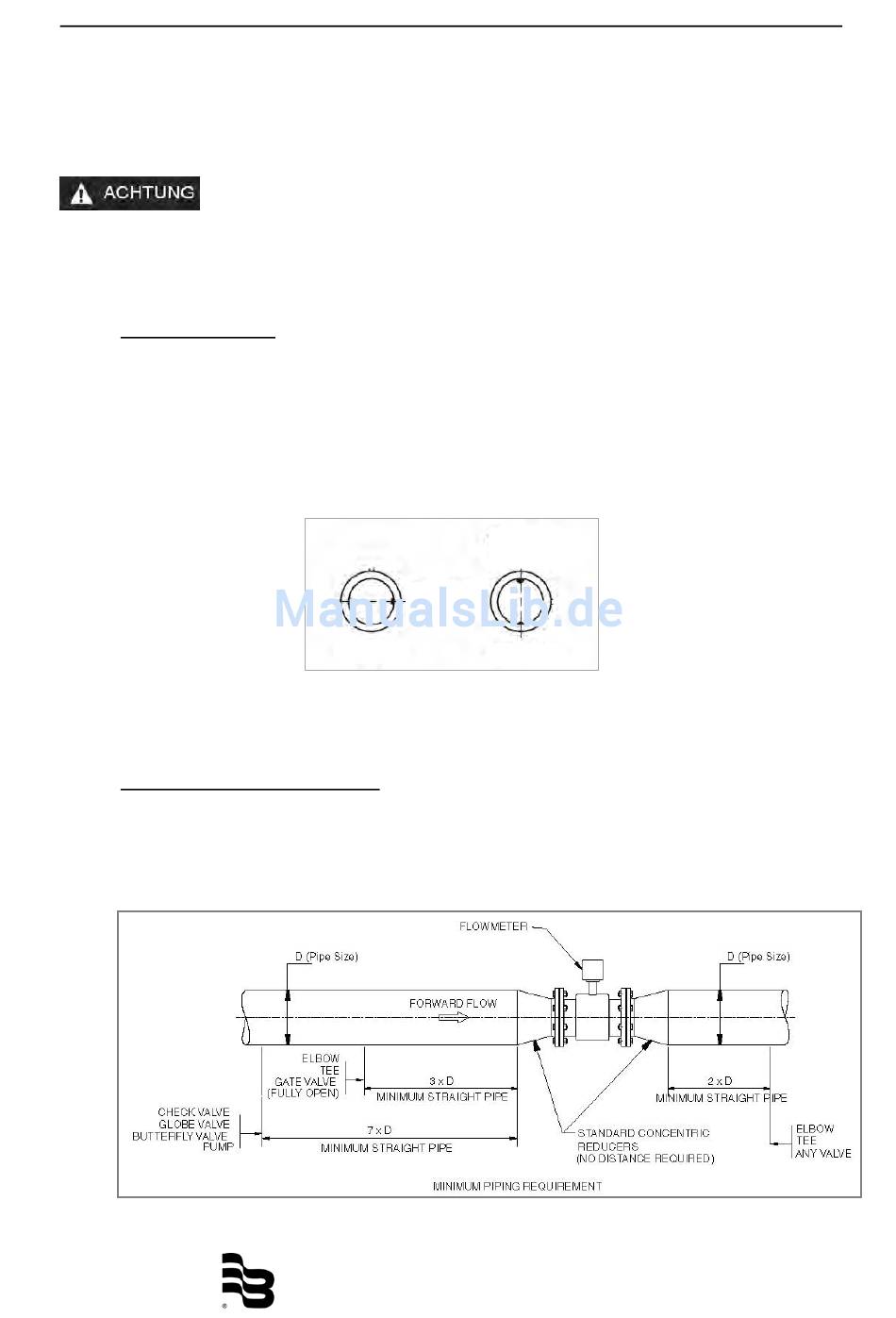

3.2.1 Einbaulage
Die Einbaulage des Messgerätes ist beliebig. Das Gerät kann sowohl in horizontale
als auch in vertikale Rohrleitungen eingebaut werden.
Bei vertikalem Einbau ist die Strömungsrichtung nach oben vorzusehen. Mitgeführte
Feststoffe sinken nach unten.
Bei horizontalem Einbau ist darauf zu achten, dass die Messelektroden waagerecht
liegen. Mitgeführte Gasblasen könnten sonst für eine kurzzeitige Isolation der Mess-
elektroden führen.
Das Gerät ist entsprechend dem Durchflussrichtungspfeil auf dem Typenschild in die
Rohrleitung einzubauen.
3.2.2 Ein- und Auslaufstrecke
Der Messaufnehmer sollte grundsätzlich vor turbulenzerzeugenden Armaturen instal-
liert werden. Sollte dies nicht immer möglich sein, so sind Einlaufstrecken von > 3 x
DN vorzusehen. Die Auslaufstrecke sollte > 2 x DN sein.
Das Gerät ist entsprechend dem Durchflussrichtungspfeil auf dem
Typenschild in die Rohrleitung einzubauen.
Bei Messaufnehmern mit PTFE-Auskleidung darf die Schutzkappe am
Flansch erst kurz vor der Installation entfernt werden.
Elektroden-
lage
RICHTIG
MID_M5000_BA_01_1801
Elektroden-
lage
FALSCH
Seite 6/46
