Baubeschreibung
N° 200.545

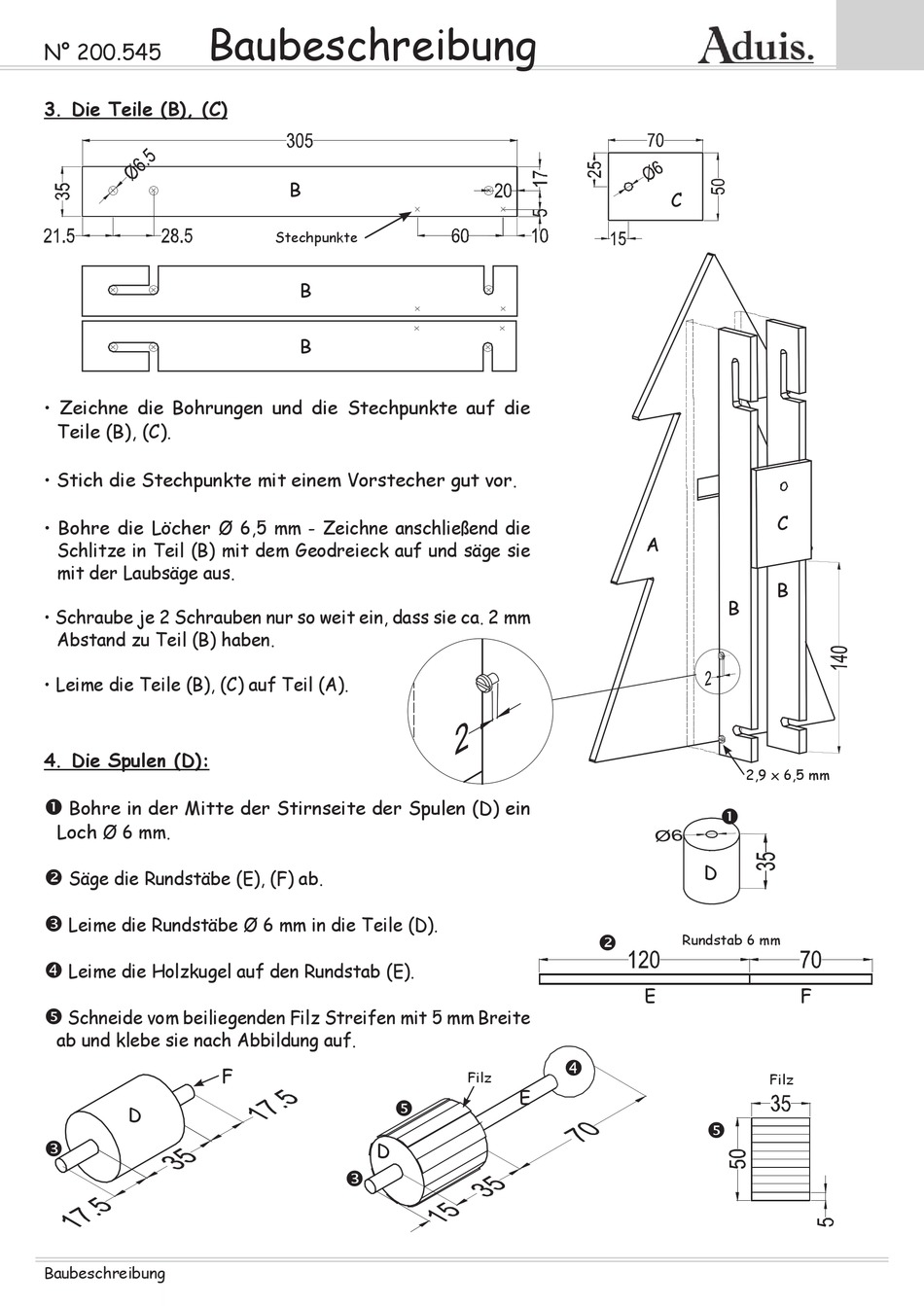

3. Die Teile (B), (C)
• Zeichne die Bohrungen und die Stechpunkte auf die
Teile (B), (C).
• Stich die Stechpunkte mit einem Vorstecher gut vor.
• Bohre die Löcher Ø 6,5 mm - Zeichne anschließend die
Schlitze in Teil (B) mit dem Geodreieck auf und säge sie
mit der Laubsäge aus.
• Schraube je 2 Schrauben nur so weit ein, dass sie ca. 2 mm
Abstand zu Teil (B) haben.
• Leime die Teile (B), (C) auf Teil (A).
4. Die Spulen (D):
Bohre in der Mitte der Stirnseite der Spulen (D) ein
Loch Ø 6 mm.
Säge die Rundstäbe (E), (F) ab.
Leime die Rundstäbe Ø 6 mm in die Teile (D).
Leime die Holzkugel auf den Rundstab (E).
Schneide vom beiliegenden Filz Streifen mit 5 mm Breite
ab und klebe sie nach Abbildung auf.
D
Baubeschreibung
B
Stechpunkte
B
B
F
D
Filz
E
C
C
A
B
B
2,9 x 6,5 mm
D
Rundstab 6 mm
E
F
Filz
