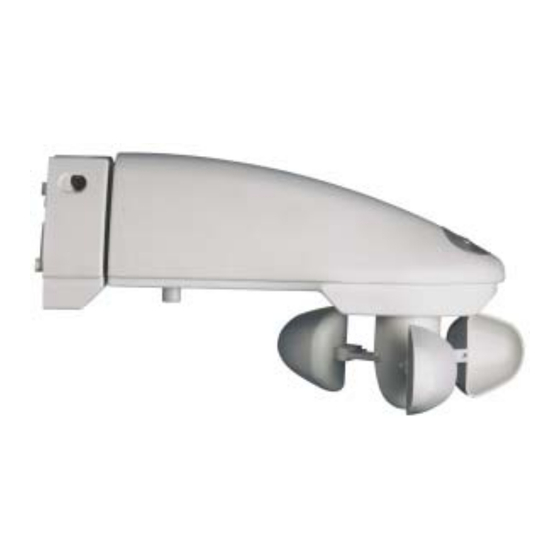

- Seite 1 EIB Wetterstation basic EIB Wetterstation basic EIB Wetterstation basic 132 9 205 Stand: Nov-09 (Änderungen vorbehalten) Seite 1 von 34...
-
Seite 2: Inhaltsverzeichnis
EIB Wetterstation basic Inhaltsverzeichnis FUNKTIONSEIGENSCHAFTEN ................. 3 Vorteile .......................... 4 Besonderheiten ......................4 Wichtiger Hinweis ......................4 DAS APPLIKATIONSPROGRAMM „WETTERSTATION BASIC V1.2“... 5 Auswahl in der Produktdatenbank ................5 Parameterseiten......................6 Kommunikationsobjekte ..................... 7 2.3.1 Eigenschaften der Objekte ..................7 2.3.2... -
Seite 3: Funktionseigenschaften
EIB Wetterstation basic 1 Funktionseigenschaften Die Wetterstation misst Temperatur, Helligkeit und Windgeschwindigkeit. Die gemessenen Werte können auf den Bus gesendet werden. Die Wetterstation besitzt 2 unterschiedliche Kanaltypen • die Universalkanäle • die Sonnenschutzkanäle Die Universalkanäle können für Teilaufgaben (z.B. reine Helligkeitsschwelle) oder für eine beliebige Kombination von Messgrößen verwendet werden Ein Kanal besteht aus bis zu 3 logisch verknüpfte Wetterbedingungen •... -
Seite 4: Vorteile
EIB Wetterstation basic 1.1 Vorteile • 3 Wettergrößen können mit einem einzigen Gerät erfasst werden und auf den Bus gesendet • Alle Helligkeitsschwellen können bei Bedarf an Ort und Stelle eingelernt werden. • über 2 Objekte kann die Helligkeit an anderen Fassaden erfasst werden 1.2 Besonderheiten Über ein Einlernobjekt kann jede Helligkeitsschwelle unmittelbar programmiert werden: Der Anwender sendet ein Byte auf das Einlern-Objekt und die Schwelle wird auf den Wert... -
Seite 5: Das Applikationsprogramm „Wetterstation Basic V1.2
2 Das Applikationsprogramm „Wetterstation basic V1.2“ 2.1 Auswahl in der Produktdatenbank Theben AG Hersteller Produktfamilie Physikalische Sensoren Produkttyp Wetterstation Programmname Wetterstation basic V1.2 Die ETS Datenbank finden Sie auf unserer Internetseite: http://www.theben.de Stand: Nov-09 (Änderungen vorbehalten) Seite 5 von 34... -
Seite 6: Parameterseiten
EIB Wetterstation basic 2.2 Parameterseiten Tabelle 1 Name Beschreibung Messwerte Senden der aktuellen Istwerte von Windgeschwindigkeit, Helligkeit und Temperatur. Anzahl und Verwendung der Kanäle Kanalverwendung Verwendung der Universalkanäle C1, C2, C4 und C5: • mit allen 3 Wettermessgrößen • als reine Helligkeits- oder Temperaturschwellen •... -
Seite 7: Kommunikationsobjekte
EIB Wetterstation basic 2.3 Kommunikationsobjekte 2.3.1 Eigenschaften der Objekte Die Wetterstation verfügt über 40 Kommunikationsobjekte. Manche Objekte können je nach Parametrierung unterschiedliche Funktionen und Namen annehmen. Tabelle 2 Nr. Funktion Objektname EIS Typ Verhalten Physikalischer Wert Helligkeitswert 2 byte senden EIS 5 Physikalischer Wert Temperaturwert... - Seite 8 EIB Wetterstation basic Fortsetzung Nr. Funktion Objektname EIS Typ Verhalten Höhe C3 Jalousie EIS 6 C3 Rollladen senden Wertgeber C3 Wert senden EIS 14 senden Szene 1 + 2 EIS 1 Position C3 Lamellen EIS 6 senden senden Szene 3 + 4 EIS 1 Morgen=1 / Abend=0 C3 Sonnenautomatik...
- Seite 9 EIB Wetterstation basic Fortsetzung Nr. Funktion Objektname EIS Typ Verhalten Morgen=1 / Abend=0 C6 Sonnenautomatik 1 bit empfangen EIS 1 Eingang C6 Sicherheit 1 bit empfangen EIS 1 Eingang C6 ext. Luxwert 2 Byte empfangen EIS 5 Eingang C6 einlernen 8 Bit empfangen EIS 14...
-
Seite 10: Beschreibung Der Objekte
EIB Wetterstation basic 2.3.2 Beschreibung der Objekte 2.3.2.1 Physikalische Werte • Objekt 0 „Helligkeitswert“ Sendet den aktuellen Helligkeitswert, je nach Parametrierung bei Helligkeitsänderung und /oder zyklisch. Es wird nur der Wert gesendet, der direkt von der Wetterstation gemessen wird. Empfangene externe Istwerte (C6, C7) werden nicht berücksichtigt. •... -
Seite 11: Universalkanäle C1, C2, C4, C5
EIB Wetterstation basic 2.3.2.2 Universalkanäle C1, C2, C4, C5 • Objekt 4 „C1.1 Helligkeitsschwelle“, „C1.1 Temperaturschwelle“, „C1.1 Universalkanal“, „C1.1 Sicherheit“ und Objekte 8, 18, 22 für C2.1, C4.1 und C5.1 Dies ist das erste Ausgangsobjekt eines Universalkanals Die Funktion des Objekts hängt von der gewählten Telegrammart ab (siehe Parameterseite 1. - Seite 12 EIB Wetterstation basic • Objekt 5 „C1.2 Helligkeitsschwelle“, „C1.2 Temperaturschwelle“, „C1.2 Universalkanal“ sowie Objekte 9, 19 und 23 für C2.2, C4.2 und C5.2 Dies ist das zweite Ausgangsobjekt eines Universalkanals Dieses Objekt ermöglicht bei Bedarf das Senden eines Zusätzlichen Telegramms. Wird auf der Parameterseite C1.1 (bzw.
-
Seite 13: Sonnenschutzkanäle C3, C6, C7
EIB Wetterstation basic 2.3.2.3 Sonnenschutzkanäle C3, C6, C7 • Objekt 12, 26, 33 „auf/ab“ Dieses Objekt dient zum vollständigen Öffnen oder Schließen der Sonnenschutzvorrichtungen. 0 = Hochfahren 1 = Herunterfahren • Objekt 13 „C3 Szene 1 + 2“, „C3 Wert“, „C3 Jalousie“, „C3 Rollladen“ sowie Objekte 27 und 34 für C6 und C7 Die Funktion dieses Objekts hängt vom Parameter „Telegramm Typ“... - Seite 14 EIB Wetterstation basic • Objekt 14 „Cx Lamellen“, „Cx Szene 3+4“ sowie Objekte 28 und 35 für C6 und C7 Die Funktion dieses Objekts hängt vom Parameter „Telegramm Typ“ auf der Parameterseite „C3 (bzw. C6,C7) Jalousie / Rollladen / Wertgeber / Szenen“. Es ist nur bei Jalousien und Szenensteuerung vorhanden.
- Seite 15 EIB Wetterstation basic Beispiel: C1 wird als Sicherheitskanal konfiguriert und soll als Sicherheitsgeber für die Sonnenschutzkanäle dienen: Bei der Projektierung müssen nur die Objekte 16, 30 und 37 mit der gleiche Gruppenadresse wie Objekt 4 verbunden werden. • Objekt 17, 32, 39 „C3, C6, C7 Einlernen“ Mit diesem Objekt können alle Helligkeitsschwellen eines Sonnenschutzkanals eingelernt werden.
-
Seite 16: Rückmelde-Objekt
EIB Wetterstation basic 2.3.2.4 Rückmelde-Objekt • Objekt 40 „Helligkeitsschwellen“ Dieses Objekt kann die aktuellen Einstellungen der Helligkeitsschwellen automatisch und auf Abfrage senden. Die Abfrage der Helligkeitsschwellen wird durch Senden eines beliebigen Wertes zwischen $00 und $7F (bzw. zwischen $84 und $ FF) auf das Anlern-Objekt des jeweiligen Kanals ausgelöst. -
Seite 17: Parameter
EIB Wetterstation basic 2.4 Parameter 2.4.1 Messwerte Tabelle 10 Bezeichnung Werte Bedeutung Windgeschw. senden bei nicht aufgrund einer nur zyklisch senden (wenn Änderung von Änderung freigegeben) Senden , wenn sich der Wert seit 20 %, mindestens aber 1 m/s dem letzten Senden um 20%, 30% 30 %, mindestens aber 1 m/s oder 50% geändert hat 50 %, mindestens aber 1 m/s... - Seite 18 EIB Wetterstation basic Fortsetzung Bezeichnung Werte Bedeutung Temperatur senden bei nicht aufgrund einer nur zyklisch senden (wenn Änderung von Änderung freigegeben) 0,5 °C Senden , wenn sich der Wert 1,0 °C seit dem letzten Senden z.B. 1,5 °C um 0,5°C oder 1°C usw.. 2,0 °C geändert hat.
-
Seite 19: Kanalverwendung
EIB Wetterstation basic 2.4.2 Kanalverwendung Tabelle 11 Bezeichnung Werte Bedeutung Anwendung Funktion der Universalkanäle: C1, C2, C4, C5 Helligkeitssensor Nur Helligkeitsbedingung Temperatursensor Nur Temperaturbedingung Sicherheit Sicherheitstelegramme bei Wind oder Frost senden*. Universalkanal Bedingung mit Helligkeit, Wind, Temperatur als UND- Verknüpfung Anwendung C3, C6, C7 Sonnenschutz Diese Kanäle sind fest als... -
Seite 20: C1, C2, C4, C5 Als Helligkeitsschwellen
EIB Wetterstation basic 2.4.3 C1, C2, C4, C5 als Helligkeitsschwellen Tabelle 12 Bezeichnung Werte Bedeutung Helligkeitsbedingung unter 2 lx bis soll die Bedingung erfüllt sein, über 90000 lx (in 147 Stufen) wenn die Helligkeit unter oder über dem eingestellten Wert liegt? 20 %, mindestens aber 1 lx Hysterese Licht die Hysterese verhindert ein... -
Seite 21: C1, C2, C4, C5 Als Temperaturschwellen
EIB Wetterstation basic 2.4.4 C1, C2, C4, C5 als Temperaturschwellen Tabelle 13 Bezeichnung Werte Bedeutung Temperaturbedingung unter –10°C bis über 40°C soll die Bedingung erfüllt sein, (in 1K Stufen) wenn die Temperatur unter oder über dem eingestellten Wert liegt? Hysterese Temperatur 1°C die Hysterese verhindert ein 1,5°C... -
Seite 22: C1, C2, C4, C5 Als Sicherheitskanäle
EIB Wetterstation basic 2.4.5 C1, C2, C4, C5 als Sicherheitskanäle Im Gegensatz zu allen anderen Anwendungen dieser Kanäle, sind hier alle Bedingungen ODER-VERKNÜPFT. Ein Sicherheitskanal sendet ausschließlich 1-Bit Befehle (0 oder 1). Tabelle 14 Bezeichnung Werte Bedeutung Sicherheitstelegramm beliebig wenn der Wind nicht (EIN) bei Wind sicherheitsrelevant ist. -
Seite 23: C1, C2, C4, C5 Als Universalkanäle
EIB Wetterstation basic 2.4.6 C1, C2, C4, C5 als Universalkanäle Tabelle 15 Bezeichnung Werte Bedeutung WENN Helligkeit beliebig Helligkeit nicht berücksichtigen unter 2 lx bis soll die Helligkeitsbedingung über 90000 lx (in 147 Stufen) erfüllt sein, wenn die Helligkeit unter oder über dem eingestellten Wert liegt? 20 %, mindestens aber 1 lx Hysterese Licht... - Seite 24 EIB Wetterstation basic Fortsetzung Bezeichnung Werte Bedeutung beliebig Wind nicht berücksichtigen Windgeschwindigkeit unter 4m/s bis über 40m/s soll die Bedingung erfüllt sein, (in 1m/s Stufen) wenn die Windgeschwindigkeit unter oder über dem eingestellten Wert liegt? Bemerkung: Für die Windschwelle gilt eine Abfallverzögerung von 3 Minuten.
-
Seite 25: C1.1, C2.1, C4.1, C5.1, Und C1.2, C2.2, C4.2, C5.2 (2. Telegramm)
EIB Wetterstation basic 2.4.7 C1.1, C2.1, C4.1, C5.1, und C1.2, C2.2, C4.2, C5.2 (2. Telegramm) Tabelle 16 Bezeichnung Werte Bedeutung Telegrammart C1.1 Schaltbefehl 1 Bit EIN/AUS Telegramm Priorität 2 Bit EIS 8 Wert 1 Byte 0 .. 255 Wenn alle Bedingungen kein Telegramm, Sendeverhalten bei erfüllten erfüllt sind... - Seite 26 EIB Wetterstation basic Fortsetzung Bezeichnung Werte Bedeutung Verhalten bei Aufheben nicht senden beim Aufheben der Sperre wird der Sperre nicht automatisch neu gesendet Kanal aktualisieren der aktuelle Kanalzustand wird sofort nach Aufheben der Sperre gesendet Soll ein zweites Wenn ja gewählt wird, erscheint Telegramm gesendet nein eine neue Parameterseite...
-
Seite 27: Sonnenschutzkanäle: C3, 6, 7 Schwellen
EIB Wetterstation basic 2.4.8 Sonnenschutzkanäle: C3, 6, 7 Schwellen Tabelle 17 Bezeichnung Werte Bedeutung Lichtmessung über internen Fühler feste Einstellung für C3. Objekt C6 ext. Luxwert C6 und 7 können den aktuellen Objekt C7 ext. Luxwert Luxwert wahlweise über den eingebauten Fühler oder, über den Bus, von einem externen Helligkeitssensor bekommen. -
Seite 28: C3, 6, 7 Jalousie
EIB Wetterstation basic 2.4.9 C3, 6, 7 Jalousie Diese Überschrift erscheint auf der Parameterseite von C3 (bzw. C6,C7) wenn als Telegrammtyp „Jalousie“ gewählt wurde. Tabelle 18 Bezeichnung Werte Bedeutung Telegramm Typ Szenen über 1-Bit Telegr. Verwendungszweck des Wert senden Sonnenschutzkanals in Jalousie Zusammenhang mit dem Rollladen / textiler Sonnen-... - Seite 29 EIB Wetterstation basic Fortsetzung Bezeichnung Werte Bedeutung Reaktion auf nur sichtbar bei Aktivierung der Sonnenautomatik ein Sonnenautomatik über Objekt Wenn das Sonnenautomatik- Objekt gesetzt wird: hochfahren & Sonnenautom. Jalousie hochfahren und bei EIN, Erreichen einer weiteren Schwelle dementsprechend positionieren. hochfahren & einmalig wie oben, nur wird die Jalousie Sonnenautom., erst bei Rücksetzen des...
- Seite 30 EIB Wetterstation basic Fortsetzung Bezeichnung Werte Bedeutung Reaktion auf nur sichtbar bei Aktivierung der Sonnenautomatik aus Sonnenautomatik über Objekt Bei Rücksetzen des Sonnenautomatik-Objekts: Sonnenautom. AUS & Jalousie hochfahren hochfahren, Sonnenautom. AUS & Jalousie abfahren abfahren, Sonnenautom. AUS & bei erst abfahren, wenn die Dämmerung abfahren, Dämmerungsschwelle unterschritten wurde...
-
Seite 31: Anhang
EIB Wetterstation basic 3 Anhang 3.1 Sonderfall Sicherheitskanal Wird ein Universalkanal als Sicherheitskanal parametriert, so sind die Wetterbedingungen ODER-verknüpft. Wenn Wind ODER Frost, dann Sicherheit aktiv. 3.2 Die Sonnenschutzkanäle (C3, C6, C7) 3.2.1 Applikation Jalousie: Beim Überschreiten der Schwelle 1 wird die Jalousie über das 1. Objekt (Höhe) heruntergefahren und über das 2. -
Seite 32: Die Einlern-Funktion
EIB Wetterstation basic 3.3 Die Einlern-Funktion 3.3.1 Prinzip: Da ein Schätzen der Helligkeit schwierig ist, können alle parametrierten Helligkeitsschwellen an Ort und Stelle direkt eingelernt werden. Das Einlernen erfolgt über ein Telegramm und dadurch ersetzt der aktuell gemessene Helligkeitswert den zuvor parametrierte Schwellwert. Die Helligkeitsschwellen werden über das Einlern-Objekt (1 pro Kanal) festgehalten. -
Seite 33: Autokorrektur Der Schwellen Bei Sonnenschutzkanälen
EIB Wetterstation basic 3.3.2 Autokorrektur der Schwellen bei Sonnenschutzkanälen WICHTIG: Die einzulernenden Werte müssen in richtiger Reihenfolge zueinander stehen und mindestens 4000 lx Abstand zueinander haben. Die eingelernte Helligkeitsschwelle 3 muss größer sein als die Helligkeitsschwelle 2 die wiederum größer sein muss als die Helligkeitsschwelle 1 usw.. Trifft dies nicht zu, so werden die Werte nach folgenden Regeln korrigiert: Die letzte Schwelle die eingelernt wird bestimmt die anderen, wenn die Differenz zwischen den Schwellen zu gering war. -
Seite 34: Der Parameter: „Einmalig Sonnenautomatik" (Sonnenschutzkanäle)
EIB Wetterstation basic 3.4 Der Parameter: „EINMALIG Sonnenautomatik“ (Sonnenschutzkanäle) Die Einmal-Funktion dient zur „Beruhigung“ der Fassade, um ein ständiges Hoch- und Herunterfahren der Antriebe zu vermeiden. 3.4.1 Bei Jalousie: Bei Überschreiten der 1. Schwelle wird die Jalousie auf die parametrierte Höhe heruntergefahren und bleibt den ganzen Tag in dieser Stellung.
