Theben Meteodata 140 KNX Handbuch

Meteodata 140 KNX
Meteodata 140 GPS KNX
Wetterstation
1. Bestimmungsgemäße Verwendung
Die Wetterstation erfaßt Temperatur, Helligkeit und Windge-
schwindigkeit. Zusätzlich ist ein Regensensor an der Oberseite
eingebaut. Das Gerät wird an Gebäuden eingesetzt.
Über ein integriertes GPS-Modul können Zeit/Datum und Position
empfangen werden (bei Meteodata 140 GPS KNX – 1409203).
Mit Hilfe der ETS (Engineering Tool Software) können die
Applikationsprogramme ausgewählt, die spezifischen Parameter
und Adressen vergeben und in das Gerät übertragen werden.
2. Sicherheitshinweise
WARNUNG
Lebensgefahr durch elektrischen Schlag oder Brand!
 Montage ausschließlich von Elektrofachkraft durch-
führen lassen!
Für die fachgerechte Verlegung der Busleitungen und die Inbe-
triebnahme der Geräte die Vorgaben der EN 50428 für Schalter
oder ähnliches Installationsmaterial zur Verwendung in der
Gebäudesystemtechnik beachten!
Eingriffe und Veränderungen am Gerät führen zum Erlöschen des
Garantieanspruches.
Regensensor wird im Betrieb heiß!
Regensensor nicht berühren.
• Regen wird erst dann erkannt, wenn der Regensensor
ausreichend benetzt ist. Es kann zwischen den ersten
Regentropfen eines Schauers und dem Zeitpunkt, an dem
Regen erkannt wird, eine Verzögerung geben.
• Nach Endes des Regens kann es trotz Heizung mehrere
Minuten dauern, bis der Sensor wieder trocken ist und das
Gerät dies richtig erkennt.
• Achtung: Eine Markise/Jalousie benötigt zum Einfahren bei
Wind einige Zeit. Die Windschwellen unter dem vom
Markisen-/Jalousienhersteller angegebenen Wert para-
metrieren.
1409200
1409203

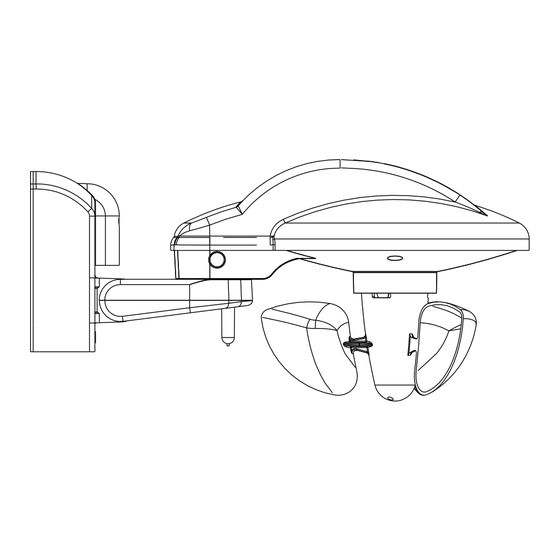

3. Beschreibung
1 Regensensor mit Heizung
2 drei Lichtsensoren (vorne, rechts und links)
3 Programmiertaste und Programmier-LED für die physikalische
Adresse
4 Windrad
5 Temperatursensor
6 Wandhalter mit Anschluss für Netzspannung und
Busanschluss (KNX)
4. Montage
 Den Windsensor nicht im Windschatten montieren.
 Einfallende Schatten (z. B. von Masten usw.) und Lichtreflexe
vermeiden.
 Montageposition beachten
– Regensensor nach oben
– Windrad nach unten
 ‚
Wandbefestigung
 Wandhalter mit den beigelegten Schrauben und Unterleg-
scheiben (siehe Kap. 5) an der Wand etc. befestigen.
Die Unterlegscheiben sind wichtig, um die Schutzart IP 44 zu
erreichen.
 Leitungen durch die Gummidichtungen führen und in die
Klemmen stecken.
 Schrauben ‚ lösen.
 Wetterstation von oben in den Wandhalter schieben.
 Schraube festziehen.

 Wetterstation waagrecht ausrichten und Schrauben ‚
festziehen.
1
2
3
4
5
6
Regensensor
Windrad
Schrauben:  ‚
