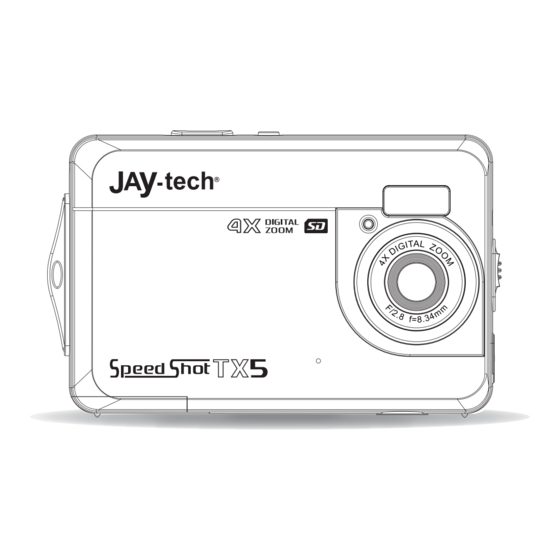

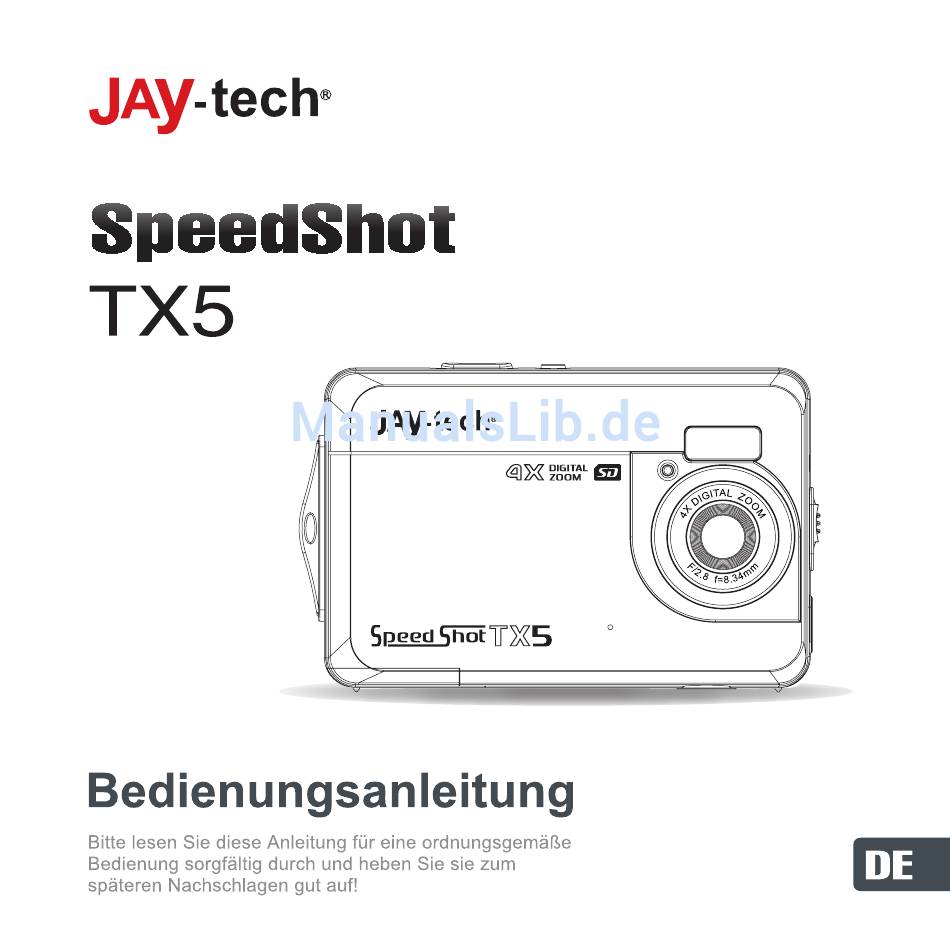

Jay-tech SpeedShot TX5 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Jay-tech SpeedShot TX5

Inhaltszusammenfassung für Jay-tech SpeedShot TX5

  • Seite 2: Inhaltsverzeichnis

    1. AUFBAU DER KAMERA 2. VORBEREITUNG ZUR INBETRIEBNAHME INLEGEN DER ATTERIE INSETZEN DER PEICHERKARTE INSTELLEN DER PRACHE INSTELLEN VON ATUM UND HRZEIT ONITOR ILDSCHIRMANZEIGE 3. GEBRAUCH DER DIGITAL-KAMERA USSCHALTEN DER AMERA Ä NDERN DES UFNAHMEMODUS OTOGRAFIEREN ERWENDUNG DES ELBSTAUSLÖSERS UND ERIENAUFNAHME ERWENDUNG DES LITZES...
  • Seite 3 5. WIEDERGABE OTO ANZEIGEN ILMCLIP WIEDERGEBEN UDIODATEIEN WIEDERGEBEN EITERE UNKTIONEN IM IEDERGABEMODUS 6. ANSCHLÜSSE HERSTELLEN NSCHLUSS DER AMERA AN EINEN ERNSEHER NSCHLUSS DER AMERA AN EINEN 7. SOFTWAREINSTALLATION NSTALLATION DER OFTWARE 8. STÖRUNGSERKENNUNG 9. TECHNISCHE SPEZIFIKATIONEN...
  • Seite 4 Vielen Dank für den Kauf dieser Digital-Kamera. Bitte lesen sie die Bedienungsanleitung aufmerksam durch, damit sie die Digital-Kamera richtig bedienen. Bewahren sie die Bedienungsanleitung nach dem Lesen an einem sicheren Ort auf, damit sie später nachschlagen können. Vorsichtsmaßnahmen Bevor Sie die Kamera benutzen, stellen Sie bitte sicher, dass Sie die unten beschriebenen Sicherheitsvorkehrungen gelesen und verstanden haben.

  • Seite 5: Aufbau Der Kamera

    1. Aufbau der Kamera Auslösertaste Ein-/Aus-Taste (POWER) Blitz Makroschalter USB-Port Objektiv Selbstauslöser Anzeige LED Mikrofon TFT-Bildschirm Links-/Selbstauslösertaste Wiedergabetaste Herauszoomen-Taste 10 11 12 13 Hereinzoomen-Taste Beschäftigt-Lampe Makrolampe Nach oben/Anzeigetaste Ok-Taste Rechts/Blitztaste Nach unten/Mode-Taste Löschtaste Menu -Taste Batteriefachdeckel Schlitz für SD Card Stativgewinde...

  • Seite 6: Vorbereitung Zur Inbetriebnahme

    2. Vorbereitung zur Inbetriebnahme Einlegen der Batterie 1. Öffnen Sie die Batteriefachklappe wie dargestellt. 2. Setzen Sie zwei AAA -Batterien entsprechend der auf dem Batteriefachdeckel dargestellten Polarität (+/-) ein. 3. Die Batteriefachklappe wieder schließen.

  • Seite 7: Einsetzen Der Speicherkarte

    Einsetzen der Speicherkarte Diese Kamera verfügt über einen internen Speicher und kann ein einige Bilder und Video-Clips aufnehmen. Wenn Sie mehr Dateien aufnehmen möchten verwenden Sie bitte eine SD/SDHC-Karte. Schalten Sie die Kamera vor dem Einsetzen oder Entfernen der Speicherkarte aus. Bitte achten Sie beim Einsetzen der Karte auf die korrekte Ausrichtung.

  • Seite 8: Einstellen Der Sprache

    der Karte. • Niemals die SD-Karte bei eingeschalteter Kamera entfernen. Nichtbefolgen kann zu einer Störung der Bildaufnahmefunktion und sogar zu einer Beschädigung der Speicherkarte führen. Formatieren der Speicherkarte Alle Daten, einschließlich der geschützten Dateien, werden gelöscht. Vergewissern Sie sich vor dem Formatieren, dass Sie wichtige Dateien auf Ihren Computer heruntergeladen haben.

  • Seite 9: Einstellen Von Datum Und Uhrzeit

    eingestellt haben. 1. Schalten Sie die Kamera ein und stellen das Setup-Menü ein. 2. Wählen Sie mit der Taste AUF oder AB die Option [Sprache] und rufen dann mit der Taste RECHTS oder OK das Untermenü auf. 3. Wählen Sie mit der Taste AUF oder AB die gewünschte Sprache und bestätigen die Einstellung mit OK.

  • Seite 10: Monitor-Bildschirmanzeige

    Monitor-Bildschirmanzeige Aufnahmemodus...
  • Seite 11 Video-Aufnahmemodus...

  • Seite 12: Wiedergabemodus

    Wiedergabemodus...

  • Seite 13: Gebrauch Der Digital-Kamera

    3. Gebrauch der Digital-Kamera Ein- und Ausschalten der Kamera 1. Durch Drücken der Ein-/Aus-Taste schaltet sich die Kamera ein. 2. Zum Ausschalten der Kamera drücken Sie erneut die Ein-/Aus-Taste. • Um die Batterien zu schonen, schaltet sich die Kamera kurz nach der letzten Bedienung aus.

  • Seite 14: Fotografieren

    Anzeige Titel Beschreibung Fotomodus Aufnahme von Fotos Videomodus Aufnahme von Filmclips Audiomodus Aufnahme von Audiodateien • Wenn sich die Digital-Kamera im Wiedergabe-Modus befindet, müssen Sie die WIEDERGABE-Taste drücken, um zuerst in den Aufnahmemodus zu wechseln. Danach können Sie mit der MODUS-Taste die Betriebsart ändern.

  • Seite 15: Verwendung Des Selbstauslösers Und Serienaufnahme

    4. Halten Sie die Kamera ruhig und drücken Sie vollständig die AUSLÖSER-Taste, um ein Foto aufzunehmen. • Die Zahl auf dem Bildschirm wird automatisch um eins herunter gezählt. Wenn z.B. nach dem Einschalten der Kamera auf dem Bildschirm 018 angezeigt wird, wird nach der Aufnahme eines Fotos 017 angezeigt.

  • Seite 16: Verwendung Des Blitzes

    [Aus]: Fotos ohne Verzögerung aufnehmen. 2 Sekunden: Der Auslöser wird um 2 Sekunden verzögert. 10 Sekunden: Der Auslöser wird um 10 Sekunden verzögert. Serienschnappschuss: Einmal die AUSLÖSER Taste drücken, um drei Bilder nacheinander aufzunehmen. 3. Wählen Sie mit der Taste AUF oder AB den gewünschten Modus und bestätigen die Einstellung mit OK.
  • Seite 17 RECHTS/BLITZ durch die verschiedenen Blitzmodi Ihrer Kamera. Der Blitz wird bei Serien- und Filmaufnahmen nicht aktiviert. 1. Schalten Sie die Kamera ein und stellen Sie den Aufnahmemodus ein. 2. Ändern Sie den Blitzmodus mit der RECHTS/BLITZ-Taste. Mit jedem Tastendruck von RECHTS/BLITZ ändert sich das Blitzmodussymbol. Symbol Titel Beschreibung...

  • Seite 18: Verwendung Der Zoom-Funktion

    Verwendung der Zoom-Funktion Diese Kamera verfügt über eine digitale Zoom-Funktion, mit der Sie Motive vergrößern oder verkleinern können. Der digitale Zoom vergrößert oder verkleinert das Bild mit Hilfe eines Software-Prozesses. 1. Schalten Sie die Kamera ein und stellen den Aufnahme- oder Video-Aufnahmemodus ein.

  • Seite 19: Audioaufnahmen

    um fortzufahren. 3. Zum Beenden der Aufnahme drücken Sie erneut die AUSLÖSER-Taste. Wenn der Speicher voll ist, stoppt die Kamera automatisch die Aufnahme. • Der LCD-Monitor zeigt die Aufnahmezeit an. • Diese Kamera verfügt über keinen Lautsprecher. So kann aufgenommener Ton nur über einen Fernseher oder PC angehört werden.

  • Seite 20: Verwendung Des Menüs Im Aufnahmemodus

    4. Verwendung des Menüs im Aufnahmemodus Wenn ein Menü angezeigt wird, wird die gewünschte Einstellung mit der AUF/AB/RECHTS/OK-Taste gemacht. Der Audio-Aufnahmemodus verfügt über kein Menü. Menü im Aufnahmemodus 1. Schalten Sie die Kamera ein und stellen den Aufnahmemodus ein. 2. Zeigen Sie das Menü mit der Taste MENÜ 3.
  • Seite 21 Liste Aufnahmemenü Menüoption Funktion Auflösung Es stehen fünf Optionen zur Auswahl: [4000x3000] / [2592x1944] / [2048x1536] / [1024x768] / [640x480] Qualität Wählen Sie eine niedrigere Bildqualität, um die Bildgröße zu verringern, damit mehr Bilder aufgenommen werden können. Es stehen drei Optionen zur Auswahl: [Super Gut] / [Gut] / [Normal].
  • Seite 22 Lichtquellen. Es sind fünf Optionen vorhanden: [Autom.] / [Tageslicht] / [Bewölkt] / [Fluoreszent (Neonlicht)] / [Kunstlicht]. Belichtung Stellen Sie den Belichtungswert zum Ausgleich für außergewöhnliche Lichtverhältnisse manuell ein, wie z.B. indirekte Raumbeleuchtung, dunkle Hintergründe und starkes Gegenlicht. Der Belichtungswert liegt zwischen - 2.0 und 2.0.

  • Seite 23: Menü Im Video-Aufnahmemodus

    hinzugefügt. [Datum]: Datum zum Bild hinzufügen. [Datum u. Zeit]: Datum und Zeit zum Bild hinzufügen. Menü im Video-Aufnahmemodus 1. Drücken Sie im Video-Aufnahmemodus zum Anzeigen des Menüs die Taste MENÜ. 2. Wählen Sie mit den Tasten AUF oder AB eine Option. 3.

  • Seite 24: Setupmenü

    Bildrate Wählen Sie für eine längere Aufnahmezeit eine niedrige Bildrate. Es sind zwei Optionen verfügbar: Hoch/Niedrig Messung Details siehe Seite 20. Weißabgleich Details siehe Seite 20. Setupmenü Sie können die Systemoptionen im Setupmenü einstellen. 1. Schalten Sie die Kamera ein und zeigen das Setupmenü...
  • Seite 25 Menüoption Funktion Autom. Anzeige Nach der Bildaufnahme die Betrachtungszeit einstellen. Es stehen drei Optionen zur Auswahl: [Aus] / [1 Sek.] / [3 Sek.]. Netzfrequenz Lichtfrequenz sollte entweder auf 60 Hz oder 50 Hz eingestellt werden, je nach Umgebung. [50 HZ] / [60 HZ].
  • Seite 26 Startbild Sie können ihr Lieblingsbild als Startbild verwenden. [Aus]: Kein Startbild. [System]: Ein voreingestelltes Bild als Startbild verwenden. [Mein Bild]: Ihr Lieblingsbild als Startbild verwenden. Formatieren Details siehe Seite 8. Alles Dass gesamte Menü und die Tastenfunktionen auf zurücksetzen die Anfangseinstellungen zurücksetzen. [Ja] / [Nein].

  • Seite 27: Wiedergabe

    5. Wiedergabe Foto anzeigen 1. Schalten Sie die Kamera ein und drücken Sie dann die WIEDERGABE-Taste, um den Wiedergabe-Modus einzustellen. Die zuletzt aufgenommene Datei wird auf dem LCD-Bildschirm angezeigt. Wenn keine Bilder gespeichert sind, erscheint die Meldung [Keine Bilder]. 2. Zeigen Sie mit der Taste LINKS oder RECHTS eine Vorschau des vorherigen oder nächsten Bildes an.

  • Seite 28: Audiodateien Wiedergeben

    um fortzufahren. Starten Sie den schnellen Vorlauf mit der Taste RECHTS und den schnellen Rücklauf mit der Taste LINKS. • Diese Kamera verfügt über keinen Lautsprecher. So kann aufgenommener Ton nur über einen Fernseher oder PC angehört werden. Audiodateien wiedergeben 1.

  • Seite 29: Weitere Funktionen Im Wiedergabemodus

    Weitere Funktionen im Wiedergabemodus Vorschau anzeigen Zeigen Sie die Datei mit der Taste im Vorschaumodus an. Wählen Sie mit der Taste AUF/AB/LINKS/RECHTS eine Datei aus. Zeigen Sie die Datei mit der Taste OK im Vorschaumodus an. Dateien sperren 1. Drücken Sie im Wiedergabe-Modus die Taste MENÜ. 2.
  • Seite 30 Dateien löschen 1. Drücken Sie im Wiedergabe-Modus die Taste MENÜ. 2. Wählen Sie mit der Taste AUF oder AB die Option [Löschen]. 3. Rufen Sie mit der Taste RECHTS oder OK das Untermenü auf. [Eine]: Aktuelle Datei löschen. [Alle]: Löscht alle Dateien, mit Ausnahme der gesperrten Dateien.
  • Seite 31 Diashow wiedergeben 1. Drücken Sie im Wiedergabe-Modus die Taste MENÜ. 2. Wählen Sie mit der Taste AUF oder AB die Option [Diashow]. 3. Rufen Sie mit der Taste RECHTS oder OK das Untermenü auf. [Start]: Nach dem Einstellen des Diashowmodus bereiten Sie mit dieser Option die Diashow vor.
  • Seite 32 [S&W], [Sepia], [Negativ], [Rot], [Grün], [Blau], [Binarisieren], [Sonnenuntergang], [Warm], [Kalt], [Kontrast]. 4. Die AUF oder AB Taste drücken, um einen Effekt zum Ändern des Bildfarbtons auszuwählen. 5. Die OK Taste drücken, um die Einstellung zu bestätigen. Bild drehen 1. Wählen Sie das Bild, das Sie im Wiedergabe-Modus drehen möchten. 2.
  • Seite 33 3. Wählen Sie mit der Taste AUF oder AB die Option [Größe ändern]. 4. Rufen Sie mit der Taste RECHTS oder OK das Untermenü auf: 2048x1536 / 1024x768/ 640x480. 5. Wählen Sie mit den Tasten AUF oder AB eine Option. 6.
  • Seite 34 [Löschen], wenn die Dialogbox erscheint und drücken Sie dann zum Löschen der Notiz die Taste OK. Ein voreingestelltes Bild als Startbild verwenden 1. Wählen Sie im Wiedergabemodus Ihr Lieblingsbild. 2. Zeigen Sie das Menü mit der Taste MENÜ an. 3. Wählen Sie mit der Taste AUF oder AB die Option [Startbild]. 4.

  • Seite 35: Anschlüsse Herstellen

    6. Anschlüsse herstellen Anschluss der Kamera an einen Fernseher Schließen Sie die Kamera mittels des mitgelieferten AV-/USB-Kabels an Ihren Fernseher an und schalten die Kamera ein. Der LCD-Bildschirm der Kamera wird schwarz und der Fernsehbildschirm verhält sich nun wie der LCD-Bildschirm der Kamera.

  • Seite 36: Anschluss Der Kamera An Einen Pc

    sind. Anschluss der Kamera an einen PC Es gibt zwei Möglichkeiten Dateien vom internen Speicher der Kamera oder einer Speicherkarte zum Computer herunterzuladen: • Durch Einsetzen der Speicherkarte in einen Kartenleser • Durch Anschluss der Kamera an einen Computer mittels des mitgelieferten USB-Kabels.
  • Seite 37 Anschluss der Kamera an einen PC mit dem USB-Kabel 1. Stellen Sie die USB-Betriebsart auf den [MSDC]-Modus. Details siehe Seite 24. 2. Schließen Sie das mitgelieferte USB-Kabel an den USB-Port des Computers an und schalten Sie die Kamera ein. Die Meldung “MSDC” erscheint auf dem Bildschirm, wenn die Verbindung mit dem Computer erfolgreich hergestellt wurde.

  • Seite 38: Softwareinstallation

    7. SoftwareInstallation Installation der Software Die mit der Digital-Kamera mitgelieferte Softwarepaket-CD enthält Treiber und Software. Legen Sie die CD in Ihr CD-ROM-Laufwerk. Das Autostart-Menü öffnet sich: Die folgende Software wird aufgelistet: • Treiber installieren: Installiert Software für PC Kamera. • ArcSoft MediaImpression: Installiert Software für Bilder und Videoclips.
  • Seite 39 • Bedienungsanleitung: Den Anleitungsordner öffnen. Hinweis: ArcSoft MediaImpression funktioniert nur mit Windows XP, Windows Vista und Windows 7 Plattformen. Wenn sich das Autorun-Menü nicht automatisch öffnet, öffnen Sie das CD-ROM-Laufwerk in [Mein Computer] oder im [Windows-Explorer] und doppelklicken auf die Datei mit dem Namen [autorun.exe], um das Programm zu starten.
  • Seite 40 CAM” Modus aufzurufen. Auf das Symbol doppelklicken, um das Programm auszuführen. Wenn Sie diese Funktion zum ersten Mal benutzen, bitte das Objekt < Vorschau> laut Abbildung auswählen. Und jetzt kann es als PC Kamera Funktion verwendet werden. Wenn Sie die Bildgröße ändern möchten, wählen Sie zum Ändern der Ausgabegröße <Video-Aufnahmepin>.

  • Seite 41: Störungserkennung

    8. STÖRUNGSERKENNUNG Das Gerät lässt sich nicht einschalten. Die Batterie wurde falsch herum Legen Sie die Batterie erneut richtig eingelegt. herum ein. Die Batterie ist zu schwach zum Ersetzen Sie die Batterie oder laden Einschalten. Sie sie auf. Die Kamera nimmt keine Bilder auf. Der Speicher ist voll.

  • Seite 42: Technische Spezifikationen

    SUNP-Format entsprechen. (mit einer andern Kamera gemacht). Die aufgenommenen Bilder werden nicht im Speicher abgelegt. Der Kamera wurde Wenn die Batterieanzeige auf dem ausgeschaltet, bevor die Bilder LCD-Monitor eine schwache im Speicher abgelegt wurden. Ladung anzeigt, ersetzen Sie sofort die Batterie. 9.
  • Seite 43 Video: 720x480, 640x480, 320x240 Empfindlichkeit Autom. Autom. / Tageslicht / Kunstlicht / Fluoreszent / Weißabgleich Bewölkt Belichtungssteuerung -2EV bis +2EV in 0,3 Schritten Serienaufnahme Eingeschlossen Blitzmodus Autom. / An / Aus Selbstauslöser 2 Sek. / 10 Sek. 32 MB interner Speicher Speicher Externer Speicher: SD / SDHC TV-System...
