Scheerer Q4 Leimholz Aufbauanleitung Seite 5

Winkel vorne
Die Holme sind die Träger des Carportdaches.
•
Holme in die Pfostenausklinkungen legen, ausrichten (vordere und hintere
Überstände siehe Bauzeichnung) und mit Schraubzwingen sichern (Foto 1). Nun mit
dem Bohrer (12,5x205mm im Beschlagbeutel) Pfosten und Holm durchbohren und die
Maschinenschrauben mit der Unterlegscheibe (14,0x58x6,0mm) von der Pfostenseite
durchstecken. Bevor die Mutter aufgeschraubt wird, muss auf der Innenseite des
Holms die zweite Unterlegscheibe auf die Schraube gesteckt werden. Diese
Verbindungen sollten vor dem Festschrauben, mit einer Schraubzwinge und
Unterleghölzern (zum Schutz der Oberfläche), so weit wie möglich zusammengedrückt
werden.
Stand: 16.03.2016 S:\TEXTE\_CARPORT\Formulare\Aufbauanleitungen\Aufbauanleitung_Q4_BITU.Docx
Erich Scheerer GmbH, D-29365 Sprakensehl-Behren

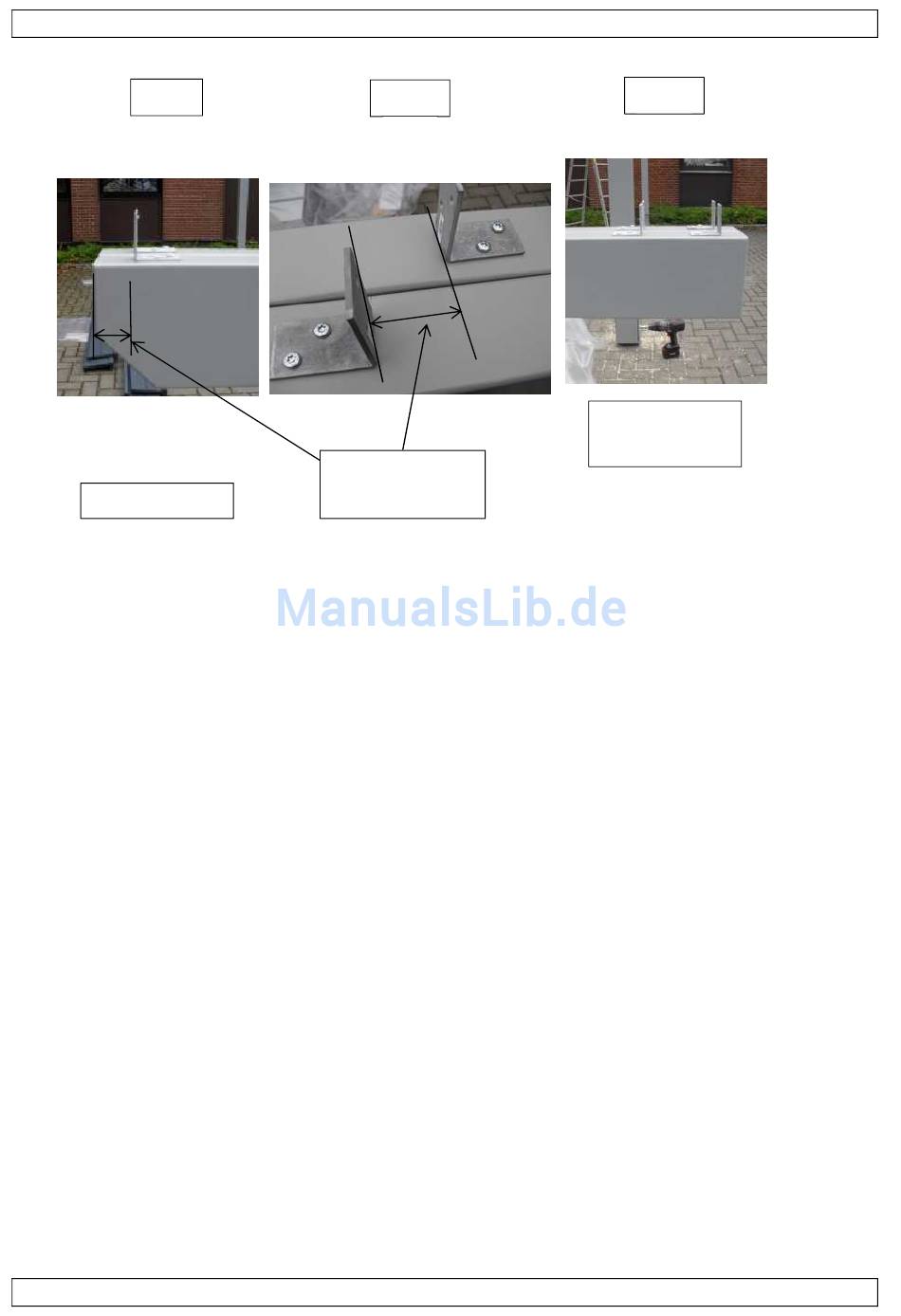

Auflagenstärke
lt. Zeichnung
Bild 2
Bild 3
Winkel hinten
Bereich Rinne
Seite 5 von 20
