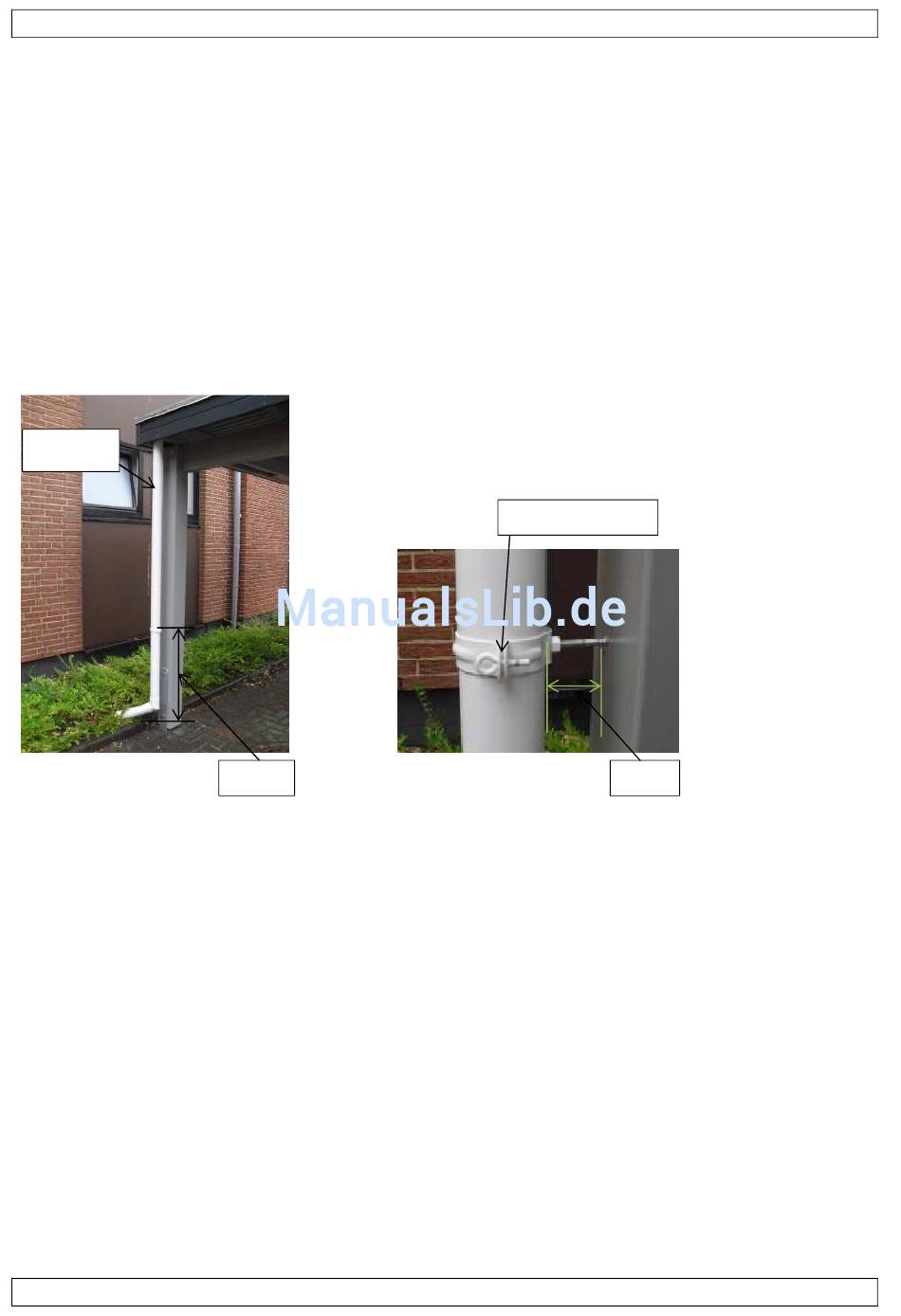

Die Entwässerung:
Um den genauen Punkt für den Stehbolzen der Fallrohrschelle festzulegen setzen Sie
das Fallrohr auf den Stutzen und richten es lotrecht aus. Jetzt kann, in ca. 80cm Höhe
von unten, die Mitte des Fallrohres auf dem Pfosten markiert werden. Bohren Sie an
der Markierung mit einem 6mm Bohrer ein ca. 6cm tiefes Loch und schrauben mit
einem 25er Torx den Stehbolzen bis auf 2,5cm ein. (Den Stehbolzen nicht mit
aufgesetzter Schelle eindrehen!). Nun die Schelle auf den Stehbolzen aufschrauben
und das Fallrohr mit Bogen Lotrecht ausrichten und befestigen.
Fallrohr
Fallrohrschelle
80cm 3cm
Die letzten Handgriffe:
