Scheerer Q4 Leimholz Aufbauanleitung Seite 4

Position Bohrung
Montagewinkel:
:
Bevor Sie die Holme in die Pfostenklinkung legen, werden sie auf Böcken
nebeneinander ausgelegt um die Position der Auflagen, anhand der Bauzeichnung, mit
einem rechtwinkligen Strich auf die Oberseite beider Holme zu übertragen. Die
Montagewinkel werden nun mit je 2 Holzschrauben 6x50mm befestigt. Es ist darauf zu
achten das vorne (Bild 1) und hinten (Bild 3) die Montagewinkel
gleichseitig aufgeschraubt werden. Die innen liegenden Auflagen werden
wechselseitig (Bild 2) aufgeschraubt
Stand: 16.03.2016 S:\TEXTE\_CARPORT\Formulare\Aufbauanleitungen\Aufbauanleitung_Q4_BITU.Docx
Erich Scheerer GmbH, D-29365 Sprakensehl-Behren

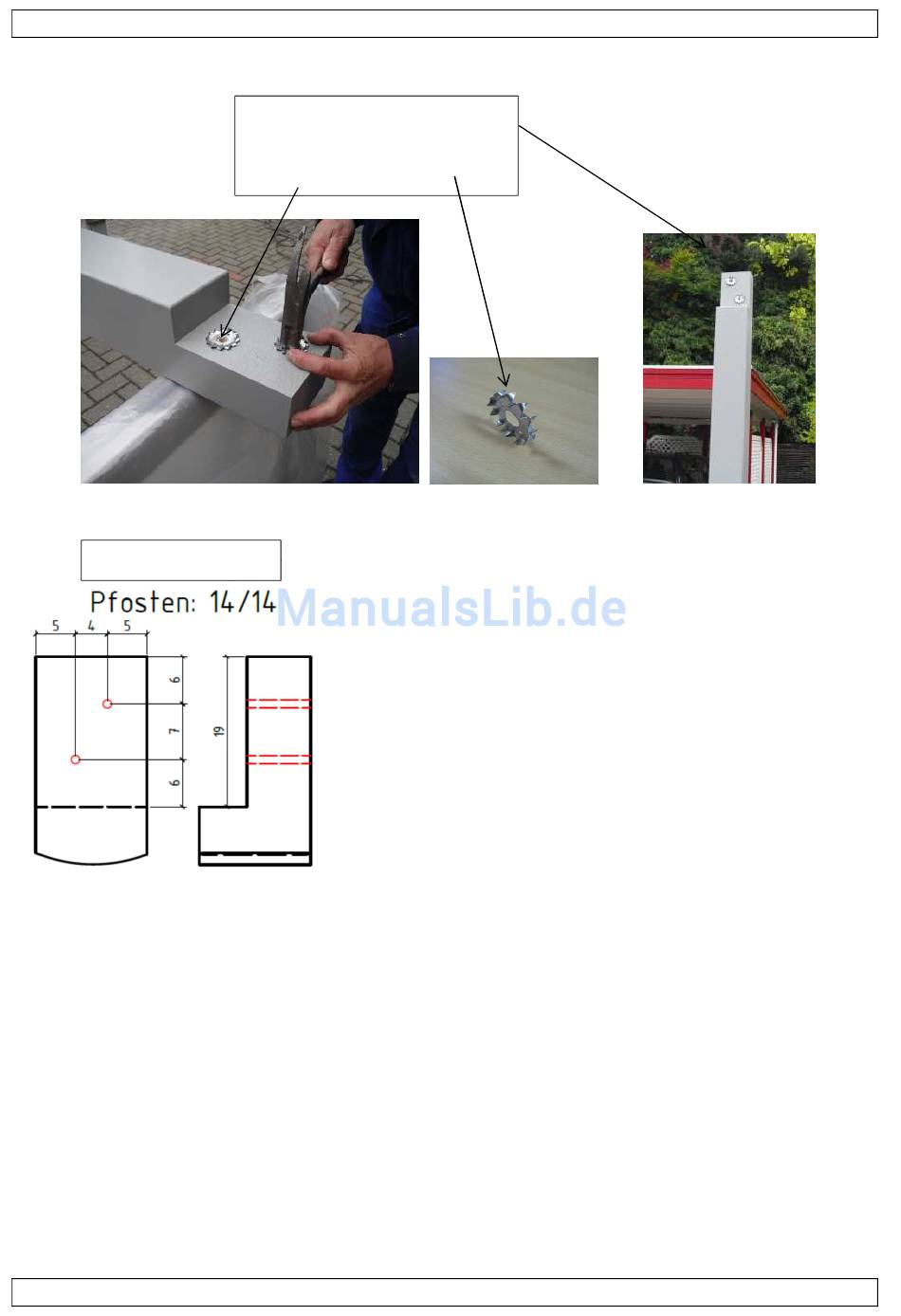

Beidseitige Einpressdübel
im Bereich der
Pfosten/Holm-Verbindung
Seite 4 von 20
