Einbau- und Bedienungsanleitung

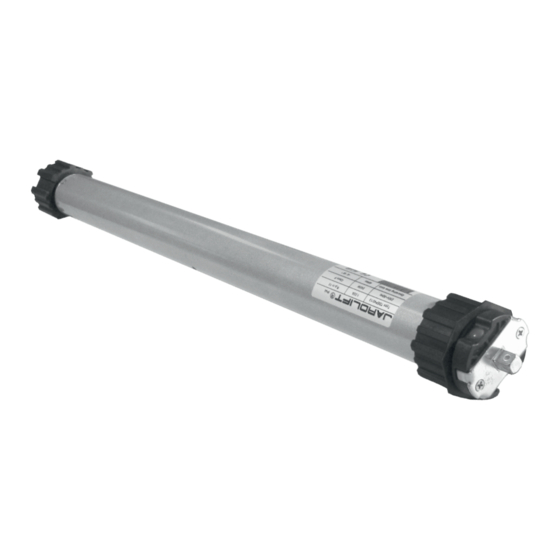

Rohrmotor mit elektronischer Endabschaltung
und Blockiererkennung
Gültig für folgende Modelle:
Für Wellengrößen ab 40mm:
Für Wellengrößen ab 60mm:
Allgemeine Sicherheitshinweise.................................................
Technische Daten & Lieferumfang.............................................
Montage des Rohrmotors.............................................................
Elektrischer Anschluss....................................................................
Einstellen der Endpunkte..............................................................
Fehlerbehebung/FAQ.....................................................................
Kontaktinformationen....................................................................
Der Unterzeichner erklärt hiermit, dass die aufgeführten Rollladenantriebe die nachstehend genannten Richtlinien und Normen erfüllen.
Modelle: TDEP - 10/14, TDEP - 10/13, TDEP - 20/13, TDEP - 30/13, TDEP - 40/13
DIN EN 60335-2-97, DIN EN 60335-1, DIN EN 55 014-1, DIN EN 55022, DIN EN 61 000-3-2, DIN EN 61 000-3-3, DIN EN 60730-1, DIN EN 300220-3, 89/336/EEC, 1999/5/EC,
73/23/EWG, ETS 300683
Der Unterzeichner erklärt außerdem, dass die Funkkomponenten die Richtlinien nach R&TTE 1999/5/EC erfüllen.
Herstellererklärung
Sofern die automatischen Rollladenantriebe der Typen TDEP - 10/14, TDEP - 10/13, TDEP - 20/13, TDEP - 30/13, TDEP - 40/13, gemäß aller Herstelleranweisungen in Verbindung
mit einer Rollladenanlage installiert und gewartet werden, welche ebenfalls gemäß allenHersteller- anweisungen installiert und gewartet worden ist, erfüllen sie die
Bestimmungen der EU-Richtlinie 98/37/EG in ihrer ergänzten Form. Ich, der Unterzeichner, erkläre hiermit, dass vorstehend genannte Anlage, sowie das im Handbuch auf-
geführte Zubehör, vorstehend genannte Richtlinien und Normen erfüllen.
Schönberger GmbH & Co. KG
Münchner Straße 49-51
82069 Hohenschäftlarn
®
™
ist eine eingetragene Marke der SCHÖNBERGER Rolladenfabrik GmbH & Co. KG, Münchner Straße 49-51, 82069 Hohenschäftlarn
TDEP - 10/14
TDEP - 10/13 | TDEP - 20/13 | TDEP - 30/13 | TDEP - 40/13
1
GB
2
3
3
4+5
NL
6
7
An Englisch manual can be downloaded at http://www.jarolift.de/en/manuals
Vous trouverez des instructions en français sur http://www.jarolift.de/fr/instructions
F
Una guida in italiano è disponibile alla pagina http://www.jarolift.de/it/guida
I
Encontrará un manual en idioma español en http://www.jarolift.de/es/manual
E
Een handleiding in Nederlands kan u vinden op http://www.jarolift.de/ne/handleiding
Instrukcja w języku polskim znajduje się na stronie http://www.jarolift.de/pl/instrukcje
PL
Türkçe kılavuzu http://www.jarolift.de/tr/kilavuzu adresinde bulabilirsiniz
TR
V
D E
Geprüfte
Sicherheit
®
™
RoHS
compliant
2002/95/EC
Michael Mayer
Geschäftsführer
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für JAROLIFT TDEP - 10/14
Inhaltszusammenfassung für JAROLIFT TDEP - 10/14
- Seite 1 Herstellererklärung Sofern die automatischen Rollladenantriebe der Typen TDEP - 10/14, TDEP - 10/13, TDEP - 20/13, TDEP - 30/13, TDEP - 40/13, gemäß aller Herstelleranweisungen in Verbindung mit einer Rollladenanlage installiert und gewartet werden, welche ebenfalls gemäß allenHersteller- anweisungen installiert und gewartet worden ist, erfüllen sie die Bestimmungen der EU-Richtlinie 98/37/EG in ihrer ergänzten Form.
-
Seite 2: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Bei allen Arbeiten an elektrischen Anlagen besteht Lebensge- Bei unsachgemäßem Gebrauch besteht erhöhte Verletzungs- fahr durch Stromschlag. gefahr. Der Netzanschluss des Rohrmotors und alle Arbeiten an elek- Unterweisen Sie alle Personen im sicheren Gebrauch des trischen Anlagen dürfen nur durch eine zugelassene Elektrofach- Rohrmotors. -
Seite 3: Technische Daten / Lieferumfang
Technische Daten & Lieferumfang Leistungsmerkmale der JAROLIFT ® TDEP - Rohrmotoren Motortyp: Spannung: Frequenz: Drehzahl: Stromaufnahme: Leistung: Einschaltdauer: Drehmoment: 116 W 4 min. 10 Nm TDEP-10/14 230 Volt 50Hz 14 U/min. 0.49 A 174 W 4 min. 10 Nm TDEP-10/13... -
Seite 4: Montage Des Rohrmotors
Installationsanleitung Lagerhalter Stahlwelle Kugellager Walzenkapsel Rollladenmotor Motorlager Montage des Rohrmotors Legen Sie zunächst die Anschlussleitung unter Beachtung der örtlichen Bau- und Elektrovorschriften in einem Leerrohr bis zur Abzweigdose. Lassen Sie den Rollladen ganz herab und lösen Sie die Wellenverbindung. Demontieren Sie die Rollladenwelle. Montieren Sie auf der Seite, auf welcher Sie den Motor montieren wollen, auch das im Lieferumfang be ndliche Motorlager. -
Seite 5: Einstellen Der Endpunkte
Ändern Sie dann den Anschluß der Drehrichtungsadern L1 und L2 (braun/schwarz). Schließen Sie zunächst den Rollladenmotor, gemäß nebenstehendem Anschlußplan, an das Jarolift-Einstellkabel an. Fixieren Sie nun den unteren Endpunkt indem Sie zunächst die „Programm“-Taste am Einstellkabel 2 Sekunden lang betätigen und danach die „AB“-Taste des Einstellkabels für... - Seite 6 Einstellen der Endpunkte (Fortsetzung) Nun befestigen Sie den Rollladen an der Rollladenwelle. Bitte verwenden Sie zur Befestigung des Rollladens an der Welle Stahlbandauf- hänger, welche auch Sicherungsfedern genannt werden. Diese erhalten Sie bei unserem Handelspartner www.jalousiescout.de oder im gut sortierten Fachhandel. Wenn Sie zur Aufhängung des Rollladens Schrauben in die Rollladenwelle drehen, beachten Sie bitte, dass diese kurz genug sind und den Motor keinen Falls berühren dürfen!!! Fahren Sie den Rollladenmotor samt Rollladen mittels der „Auf“-Taste nun so weit hoch, bis der gewünschte Endpunkt erreicht ist.
-
Seite 7: Fehlerbehebung / Faq
Fehlerbehebung / FAQ Der Antrieb hebt bzw. senkt den Rollladen nicht, startet zu Der Rohrmotor bleibt im Normalbetrieb zwischen beiden langsam oder mit lauten Geräuschen. Endpunkten stehen! Mögliche Ursache 1: Mögliche Ursache: Die Anschlüsse sind nicht korrekt. Der Thermoschutz hat angesprochen. Lösung 1: Lösung: Überprüfen der Anschlüsse. -
Seite 8: Kontaktinformationen
Marke der SCHÖNBERGER Rolladenfabrik GmbH & Co. KG Münchner Straße 49-51 82069 Hohenschäftlarn Tel.: 08178 / 932 932 Fax.: 08178 / 932 939 info@jarolift.de www.jarolift.de Technische Änderungen, Druckfehler und Irrtümer behalten wir uns vor. ® ™ ...
