SCHRITT 2: 2‐PUNKT‐MESSUNG MIT ULTRASCHALL IM VERTEX LASER GEO

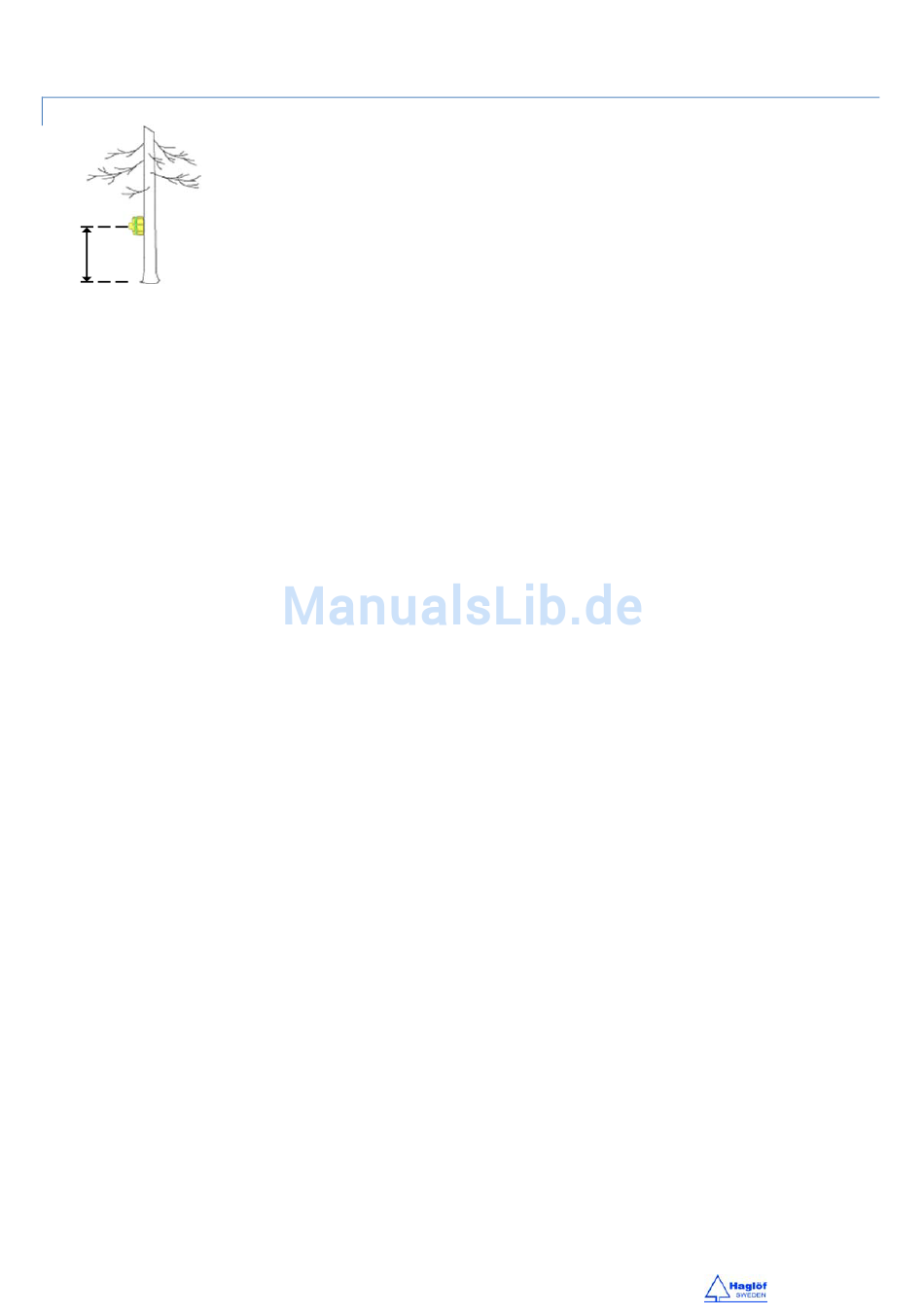

1. Schalten Sie den T3‐Transponder ein und platzieren Sie ihn auf der richtigen aktuellen Höhe (TRP.HGT
(TRANSPONDERHÖHE) im Menü SETTINGS (EINSTELLUNGEN). Stellen Sie sicher, dass der Ultraschall kalibriert und an
die aktuelle Lufttemperatur angepasst wurde.
2. Wenn der rote Zielpunkt im Sucher aktiviert ist und der Text AIM AND PRESS ON TO FIRE LASER OR PRESS DME (ZIELEN
UND TASTE ON DRÜCKEN, UM DEN LASERSTRAHL ZU AKTIVIEREN ODER DME DRÜCKEN) auf dem Display angezeigt
wird, zielen Sie auf den T3‐Transponder und drücken Sie lange auf DME, um den Abstand und Winkel zu diesem Punkt
zu messen. Zielen Sie auf den T3‐Transponder, bis ein Piepton ertönt und ein Ergebnis auf dem Display angezeigt wird.
3. Zielen Sie auf die Spitze des Objekts und drücken Sie ON, bis ein Piepton ertönt.
4. Drücken Sie nun eine beliebige Taste, um fortzufahren.
5. Das Instrument berechnet die Differenz und ob OK oder NOT OK (NICHT OK) an. Die Baumhöhe (TRP HGT
(Transponderhöhe) eingeschlossen) und der horizontale Abstand zwischen dem Baum und der Stromleitung werden
angezeigt.
6. Drücken Sie auf ON, um eine andere Baumhöhe zu messen (T3‐Transponder bewegen) oder die Messung am gleichen
Baum zu wiederholen.
7. Drücken Sie die Tasten DME und SEND, um das Menü zu verlassen.
