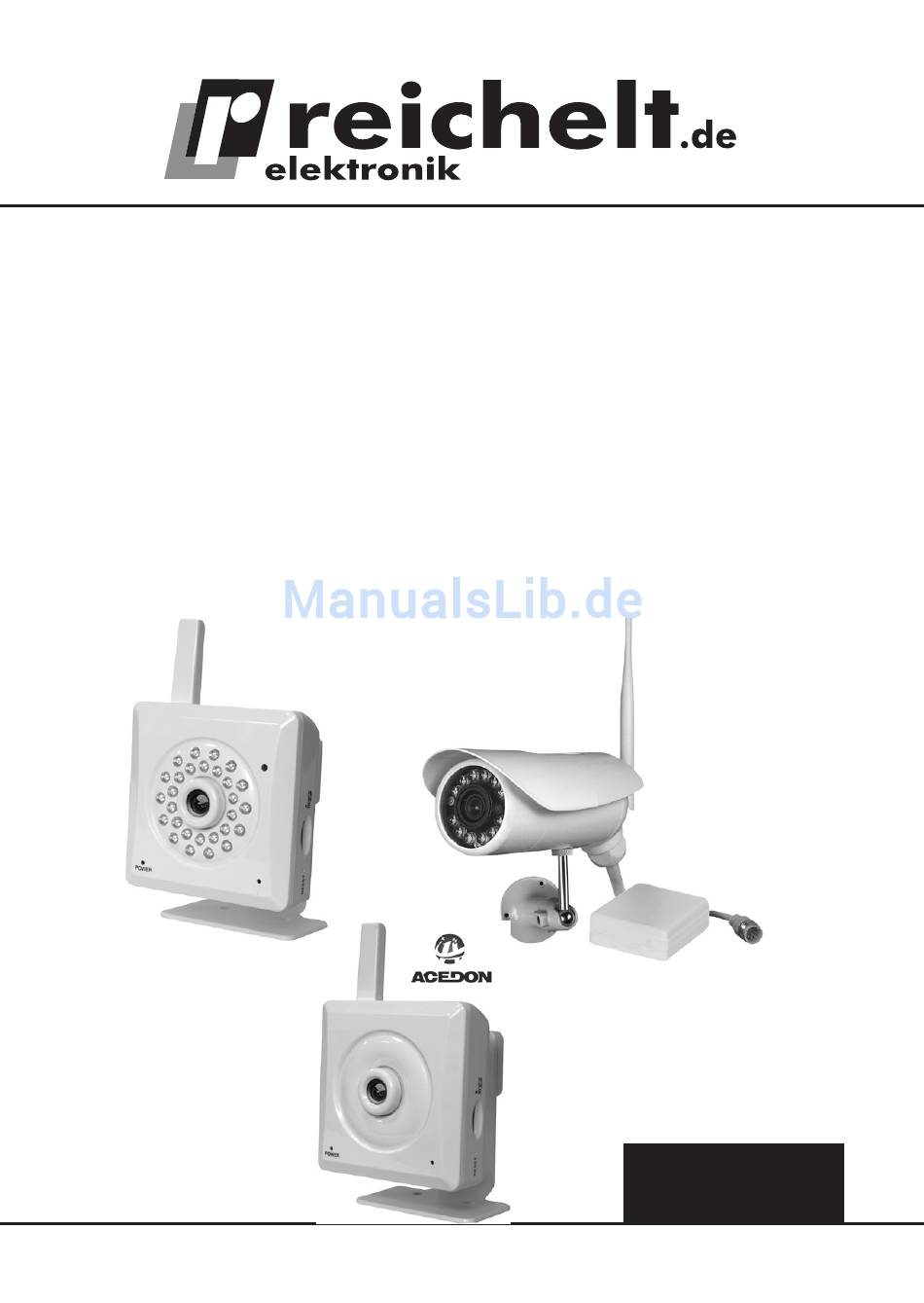

- Seite 1 Netzwerk-Kamera ACD NC216W, ACD NC218W IR, ACD NC316W – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Anschluss und Konfiguration von Netzwerkgeräten voraus. Impressum © 7/2012 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. Keine Haftung für technische und drucktechnische Fehler. -
Seite 3: Beschreibung Und Funktion

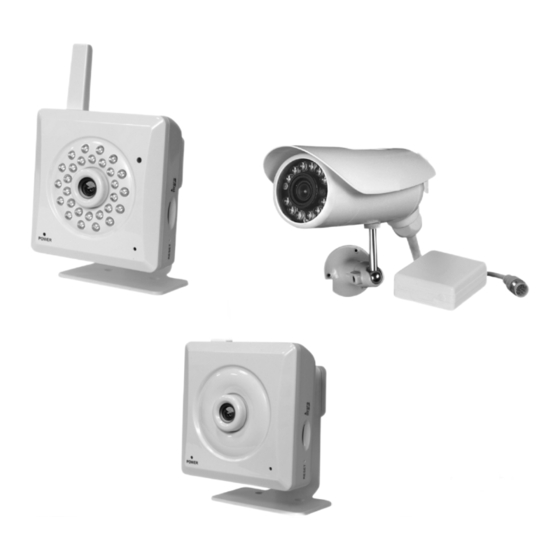

1. Beschreibung und Funktion Die Kameraserie besteht aus mehreren, dem jeweiligen Einsatzzweck angepass- ten Modellen: ACD NC216W - LAN/WLAN-IP-Kamera für den Innenbereich ACD NC218W IR - LAN/WLAN-IP-Kamera für den Innenbereich, mit integriertem, automatischem IR-Scheinwerfer für Tag-/Nachtbetrieb ACD NC316W - LAN/WLAN-IP-Kamera für den Innen- und Außeneinsatz (IP66), mit integriertem, automatischem IR-Scheinwerfer für... -
Seite 4: Sicherheits-, Service- Und Betriebshinweise
3. Sicherheits-, Service- und Betriebshinweise Die Kamera ist für die allgemeine Videoüberwachung im Tag- und Nachteinsatz (modellabhängig) vorgesehen. Sie ist im Innen- und Außenbereich (modellabhän- gig) einsetzbar. Bei Installation und Einsatz ist darauf zu achten, dass Persönlichkeitsrechte von Personen nicht verletzt werden. Eine Überwachung von Personen ohne deren Wis- sen und Einverständnis ist nicht zulässig. - Seite 5 · Mit einem Doppelklick auf das Setup-Icon öffnen Sie das Setup-Menü: · Ihr Router hat der angeschlossenen Kamera bereits automatisch eine IP-Ad- resse zugewiesen. Ist dies nicht der Fall (keine IP-Adresse angezeigt), klicken Sie auf den Button „Refresh”. · Öffnen Sie das Kamera-Menü mit einem Doppelklick auf die IP-Adresse: ·...
-
Seite 6: Wlan-Installation
Sollte hier beim ersten Start vom Betriebssystem nach der Installation von „ActiveX Control” gefragt werden, so lassen Sie eine Installation durch das Anwählen von „Install” im erscheinenden Dialog zu. · Damit ist die Netzwerkinstallation abgeschlossen. 5. WLAN-Installation · Auch hier ist zunächst weiterhin eine Netzwerk-Kabelverbindung zum Router erforderlich. - Seite 7 · Klicken Sie dort den Button „Search” an, danach erscheint eine Liste der ge- fundenen WLAN-Geräte: · Wählen Sie dort Ihren Router an und klicken Sie dann auf „Apply”. Danach er- scheint wieder das Wireless Setup-Menü mit der Meldung „Wireless Network selected”...
-
Seite 8: Mehrkamerabetrieb
6. Mehrkamerabetrieb · Wollen Sie die Bilder mehrerer Kameras gleichzeitig kontrollieren, wählen Sie auf dem Desktop das Icon „Multi-Live” mit einem Doppelklick an. · Darauf öffnet sich das Anzeigemenü: · Wählen Sie hier die Menüoption „Camera Manager” aus, es erscheint das entsprechende Menü: ·... - Seite 9 Beachten Sie dabei, dass jede weitere Kamera einen anderen Namen erhal- ten muss (siehe oben „Camera Name”). · Zum Abschluss verlassen Sie den Camera Manager über den Button „OK”. · Im nun wieder erscheinenden Anzeigemenü wählen Sie im Menü „Control” die Option „Connect”...
-
Seite 10: Weitere Einstellungen
7. Weitere Einstellungen · Wählen Sie im Kamera-Menü oder Kamerabild-Menü die Option „Setting” an: 7.1 Kameraeinstellungen · Wählen Sie im Menü „Camera Settings” die Option „Camera” an und nehmen Sie hier die gewünschten Einstellungen vor: Camera Setup (Kameraeinstellungen) Light frequency: Stellen Sie hier die Netzfrequenz Ihres Landes ein ·... - Seite 11 Stream Setup (Einstellungen für die Datenübertragung WLAN/mobil) Beachten: Je höher die Über- tragungsrate bzw. -Qualität, desto mehr Bandbreite wird benötigt! Dies gilt auch für die Aktivierung des Sekundär- streams. · Image size: Gewünschte Bildauflösung, bei Mobilstream fest eingestellt Frame rate: Bildrate, beachten: je höher, desto mehr Bandbreite benötigt! MPEG-4 bit rate: Übertragungsrate für MPEG-4-Streaming MJPEG quality: Videoqualität der Daten Snapshot quality: Qualität der gespeicherten Einzelbilder (snapshot)
-
Seite 12: Weitere Netzwerkeinstellungen
Black and white: Aktivierung/Deaktivierung der automatischen Schwarz- Weiß-Sensorumschaltung bei Dunkelheit (IR-Cut) Display the text: Eingabe z. B. des Standorts der Kamera für die Bildeinblen- dung inkl. Datum/Zeit (Zeitstempel) · Speichern Sie die Einstellungen jeweils über den Button „Apply”. 7.2 Weitere Netzwerkeinstellungen ·... - Seite 13 zu vier Fenster erfolgen. Durch Anklicken und Ziehen in der Namenszeile des Areals (Window x) kann das Areal verschoben werden. · Mit dem Einsteller „Treshold” stellen Sie ein, wie oft eine Bildveränderung registriert werden soll, bevor ein Alarm ausgelöst wird. Dies soll Fehlalarme minimieren, z.
- Seite 14 FTP-Einstellungen: Enable/Disable: Aktivierung/Deaktivierung des FTP-Bildversands · Trigger time: Aufzeichnungszeit nach Alarmauslösung Trigger FPS: Anzahl der Bilder je Sekunde bei der Alarm-Aufzeichnung FTP-Server ID: Bei Versand auf nur einen FTP-Server 1 einstellen. Über Setting erfolgen die FTP-Server-Einstellungen. Remote path: Speicherpfad auf dem FTP-Server Snapshot from: Auswahl des Streams, aus dem die Bilder erstellt werden sollen Image file name: Name für die zu speichernden Bildfiles...
-
Seite 15: Speicherung Auf Sd-Karte
Netzwerk-Alarm-Einstellungen: Enable/Disable: Aktivierung/Deaktivierung des Netzwerkalarms · HTTP Server ID: Bei Versand auf nur einen HTTP-Server 1 einstellen. Über Setting erfolgen die HTTP-Server-Einstellungen. Sending URL: netzwerkadresse, wohin der Alarm geschickt werden, soll, z. B. Webseite Effective period: Auswahl zwischen ständiger Überwachung oder nach Zeit- plan (über Setting einstellbar) ·... -
Seite 16: Sonstige Einstellungen (Tools)
Snapshot on Alarm: Einzelbild-Aufzeichnung bei Bewegungserkennung Legen Sie hier fest, für welche Zeit mit welcher Anzahl von Bildern je Sekunde Einzelbilder nach einem Alarm aufgezeichnet werden sollen. Continiuos Record: ständige Aufzeichnung Legen Sie hier neben Stream und Namen die Länge des jeweiligen Videos fest, und ob die Aufnahme zu allen Zeiten oder nach Zeitplan stattfinden soll. -
Seite 17: Zugriff Auf Die Kamera
setzen, die Kamerakonfiguration als File speichern und eine angespeicherte Konfiguration neu laden. Firmware Upgrade: Bei Erscheinen einer neuen Firmware kann hier eine neue Firmware von der Webseite des Herstellers geladen werden. Bitte beachten! Während eines Firmware-Upgrades niemals die Kamera von der Stromversorgung trennen! 8. -
Seite 18: Alarm-Ein-/Ausgang, Lautsprecher
· Je nach mobilem Gerät können Sie auch direkt auf einen der von der Kamera gelieferten Videostreams zugreifen, z. B.: rtsp://ipciam1.58.81.80.179:8150/live_3gpp.sdp · Der Zugriff bei 3G-Geräten erfolgt über eine darauf zu installierende App „IP- Vision”, die Sie über den App-Store beziehen können: Geben Sie hier die Zugangsdaten ein, achten Sie dabei darauf, dass „Enabled”... -
Seite 19: Wartung Und Pflege
Hinweise zu den Ein-/Ausgängen: · Eingang: Kontakteingang, aktiv nach GND · Ausgang: Open-Collector-Transistorausgang (NPN, Emitter an GND), max. 60 VDC, Belegung z. B. mit einem Relais (12 V/max. 400 mA) inkl. Schutzdiode zwischen Pin DO und 12 V Je nach Modell befindet sich ein runder Stecker an der Kabelpeitsche des In- terfaces für den Anschluss eines aktiven Lautsprechersystems. -
Seite 20: Anhang: P2P-Betrieb
13. Anhang: P2P-Betrieb Es ist ein P2P-Verbindungsaufbau zu einem PC oder mobilen Geräten mit iOS und Android möglich. Dazu ist der P2P-Betrieb freizugeben: · Gehen Sie ins Menü „Netzwerkeinstellungen” (siehe Kapitel 7.2), wählen Sie dort „P2P” und hier wiederum „Enable”. Die UID der Kamera erscheint darun- ter: ·... - Seite 21 P2P über Smartphone, Codescanner installieren · Um die Kamera via P2P anzusprechen, muss im Smartphone ebenfalls die UID der Kamera eingegeben werden. Dies kann nach Installation der Software „P2PCam 264” unter „Add Camera” manuell oder über die Barcode-Scanfunk- tion erfolgen: ·...
