ANSCHLUSS DER EINGÄNGE
Nutzen Sie die Vorverstärker-Ausgänge Ihres Autoradios (oder Quellanschlüsse mit ähnlichen Pegeln) zum Betrieb Ihrer Endstufe,
können Sie für die Verkabelung handelsübliche Cinch-Kabel (RCA-Kabel) verwenden. Wenn Ihre Headunit über keine Cinch-Ausgänge
verfügt und nur die Lautsprecherausgänge als Signalausgang zur Verfügung stehen, kommen die mitgelieferten Cinch-Adapter (für die
Adaption von Lautsprecherkabel auf Cinch) zum Einsatz.

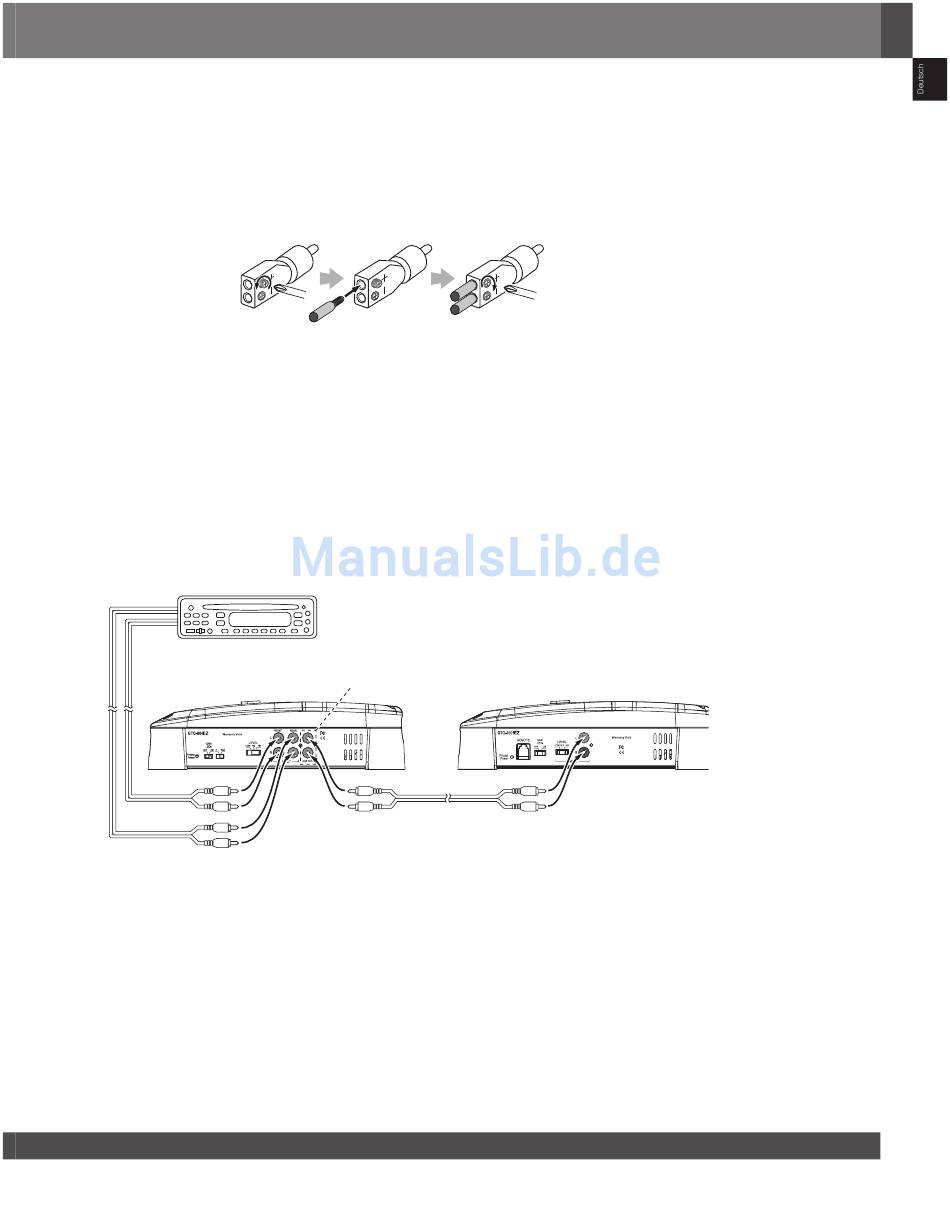

Lösen Sie die kleinen Madenschrauben des Adapters mit Hilfe eines kleinen Kreuzschlitz-Schraubendrehers (Phillips-Kopf) und führen
Sie die Lautsprecherkabel in die Klemmöffnung ein. Anschließend ziehen Sie die Madenschrauben wieder fest und befestigen so das
Kabel im Adapter.
Schraube
Verbinden Sie immer nur den Plus-Pol (+) des Lautsprecherkabels mit dem Plus-Pol (+) des Adapters und ebenso nur den Minus-Pol
(-) des Lautsprecherkabels mit dem Minus-Pol (–) des Adapters.
WICHTIG: Bitte vermeiden Sie unbedingt, dass sich die blanken Enden der Plus-(+) und Minus- (–) -Leitungen gegenseitig berühren
können. Kabel die sich berühren können einen Kurzschluss verursachen und die Endstufe beschädigen.
Haben Sie das Adaptieren des Kabels erledigt, können Sie den Adapter in den entsprechenden Eingang des Verstärkers stecken.
• Für gebrückten Betrieb: Schliessen Sie den linken Eingang jedes gebrückten Lautsprecherpaares an.
DIE ANSCHLÜSSE FÜR AUX-OUT
Die Aux-Out-Anschlüsse sind ungefiltert durchgeleitete Signalausgänge, die Sie dazu nutzen können, mehrere Verstärker mit einer
einzigen Quelle zu versorgen. Auf diese Weise kann man beispielsweise mehrere Verstärker (z.B. einen für die Front/Rear-Lautsprecher
und einen für den Subwoofer) mit dem gleichen Musiksignal versorgen. Verbinden Sie dazu die Aux-Out-Anschlüsse des GTO-804EZ/
GTO-504EZ mit den Eingängen des separaten Subwoofer-Verstärkers.
Ausgänge für Hintere
Lautsprecher (Rear)
Ausgänge für Front-
Lautsprecher (Front)
GTO-804EZ/
GTO-504EZ
Die Aux-Out-Anschlüsse werden sowohl von den Front-, als auch von den Rear-Anschlüssen des GTO-804EZ/GTO-
504EZ versorgt. So erhält der Verstärker des Subwoofers immer ein Signal - egal wie der Fader an der Head-Unit
eingestellt ist.
Kabel
lösen
einführen
Head-Unit
Aux-Ausgänge
Schraube
festziehen
Subwoofer-
Verstärker
