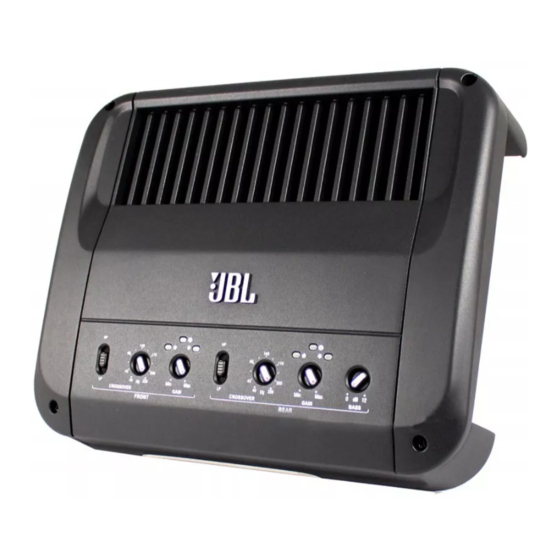

Inhaltszusammenfassung für JBL GTO-804EZ

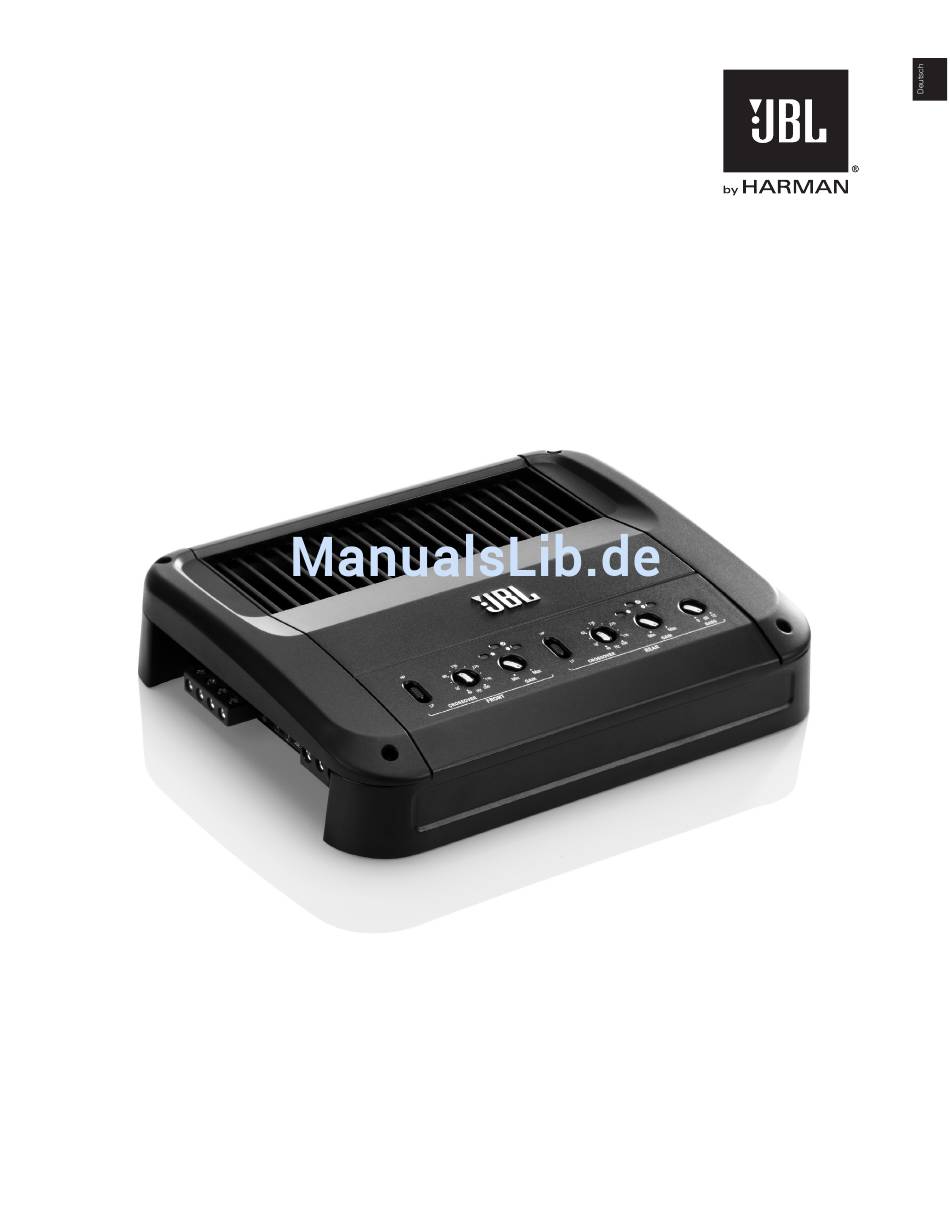

- Seite 1 Car-Audio-Endstufe Bedienungsanleitung...
-
Seite 2: Was Diese Verstärker Von Anderen Unterscheidet
• Beim Herstellen von elektrischen Verbindungen stellen Sie bitte sicher, dass diese sicher und ordnungsgemäß isoliert werden. • Sollten Sie einmal irgendeine der Sicherungen des GTO-804EZ/GTO-504EZ erneuern müssen, achten Sie bitte darauf, dass Sie sie nur durch eine Sicherung des gleichen Typs mit identischen Kenndaten ersetzen. -
Seite 3: Befestigung Des Verstärkers
Kabel nur an den die Endstufe anzuschließen. Ihre GTO-Endstufe erkennt automatisch, dass ein Trigger-Kabel verwendet wird und ignoriert die oben beschriebene automatische Signalerkennung. Sollte es notwendig sein, können Sie die automatische Signalerkennung zusätzlich manuell deaktivieren indem Sie den Auto-Turn-On-Schalter in die Position “OFF” bringen. www.jbl.com... -
Seite 4: Anschluss Von Versorgungsspannung Und Masse
Masseverbindung Ziehen Sie ein Erdungskabel (mindestens 8,4mm² für GTO-804EZ, mindestens 5,3mm² für GTO-504EZ) vom GND-Anschluss des Verstärkers direkt zu einem geeigneten, soliden Massepunkt der Karosserie. Um eine bessere elektrische Verbindung herstellen zu können, entfernen Sie den Lack an der Anschlussstelle mit etwas Sandpapier. Verwenden Sie zur Sicherung der Kabelbefestigung eine Zahnscheibe. -
Seite 5: Lautsprecheranschlüsse
Metallflächen führen. WiCHtig: Beschädigungen an der Isolation des Plus-Kabels können zu Fahrzeugbränden führen. 4. Sind Verlegung und Anschluss des Kabels abgeschlossen, setzen Sie die entsprechende Sicherung in den Sicherungshalter ein, der zuvor nahe der Batterie installiert wurde (GTO-804EZ = 50A Sicherung; GTO-504EZ = 40A Sicherung). LAUTSPRECHERANSCHLÜSSE Verbinden Sie immer den Plus-Pol (+) am Verstärker mit dem Plus-Pol (+) am Lautsprecher und ebenso immer den Minus-Pol (–) am... -
Seite 6: Routing-Schalter
Für weitere Informationen zum Beschalten der Eingänge im gebrückten Betrieb lesen Sie bitte im Abschnitt Anschluss der Eingänge auf Seite 7 nach. EINGÄNGE Die GTO-804EZ- und GTO-504EZ-Endstufen haben mehrere Eingangsanschlüsse mit Routing-Schaltern wodurch sie besonders flexibel sind und somit in einer noch größeren Zahl unterschiedlicher Systemkonfigurationen betrieben werden können. Front- und Rear- Aux-Out- Eingänge... -
Seite 7: Anschluss Der Eingänge
Quelle zu versorgen. Auf diese Weise kann man beispielsweise mehrere Verstärker (z.B. einen für die Front/Rear-Lautsprecher und einen für den Subwoofer) mit dem gleichen Musiksignal versorgen. Verbinden Sie dazu die Aux-Out-Anschlüsse des GTO-804EZ/ GTO-504EZ mit den Eingängen des separaten Subwoofer-Verstärkers. - Seite 8 Anschluss eines Subwoofers. Siehe Abschnitt Bass Boost auf Seite 10. Filter-Wahlschalter Mit dem Filter-Wahlschalter können Sie einstellen, ob die Front-Kanäle (bei GTO-804EZ auch Rear-Kanäle) entweder als Hochpass, Tiefpass oder Vollbereichs-Kanäle verwendet werden. Der Filter im Subwoofer-Kanal ist immer nur für Tiefpass ausgelegt.
-
Seite 9: Gain Einstellen
1. Stellen Sie die Input-Level-Schalter bitte zunächst auf die Position “Hi1”. HINWEIS: Sollten Sie Ihre GTO-804EZ oder GTO-504EZ Endstufe direkt mit den Lautsprecherausgängen Ihres Werks-Autoradios verbunden haben, kann es vorkommen, dass in der Anzeige Ihres Audio-Systems eine Meldung wie “Speaker Disconnected”... -
Seite 10: Bass Boost
BASS BOOST Versorgen die hinteren Kanäle des Verstärkers einen Subwoofer, kann der Bass-Boost-Regler bis zu 12dB zusätzlichen Bass bei 45Hz liefern. Stellen Sie diesen Regler einfach entsprechend Ihrem persönlichen Geschmack ein. Beachten Sie dabei, dass es nicht zu hörbaren Verzerrungen oder zum Anschlagen Ihres Subwoofers kommt. WaRnung: Nutzen Sie den Bass-Boost-Regler ausschließlich dann, wenn die Rear-Lautsprecher auch für den Betrieb an einem Subwoofer vorgesehen wurden. -
Seite 11: Fehlerbehebung
FeHleRBeHeBung Sollte sich Ihr Verstärker einmal nicht so verhalten wie Sie es erwarten, lesen Sie bitte erst in diesem Abschnitt nach, ob es für Ihr Problem evtl. schon eine Lösung gibt, bevor Sie Ihren Händler oder den JBL-Kundenservice kontaktieren. PROBLEM uRsaCHe und lÖsung... -
Seite 12: Technische Daten
GTO-804EZ Anzahl der Kanäle: Nennleistung (CEA 2006A): 80W RMS x 4 Kanäle an 4 Ohm, 14.4V DC, <1.0% THD 100W RMS x 4 Kanäle an 2 Ohm, 14.4V DC, <1.0% THD 200W RMS x 2 Kanäle gebrückt an 4 Ohm, 14.4V DC, <1.0% THD Maximalleistung: 940W: 235W x 4 Kanäle an 2 Ohm (1Hz), 15.5V DC, 10% THD...
