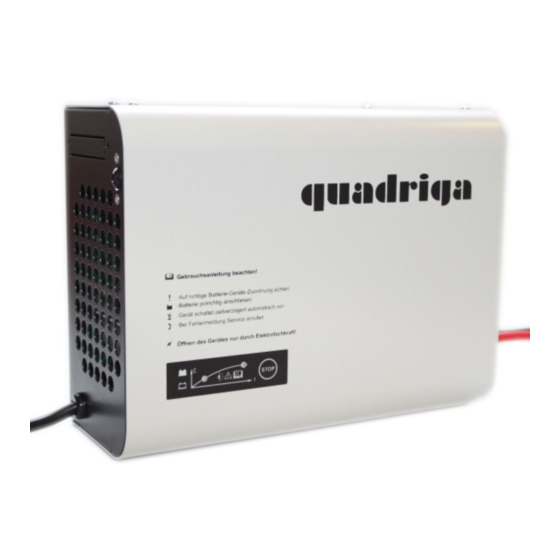

ELS Ladesysteme quadriga compact Bedienungsanleitung
Hf-batterieladegerät
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für ELS Ladesysteme quadriga compact
Inhaltszusammenfassung für ELS Ladesysteme quadriga compact

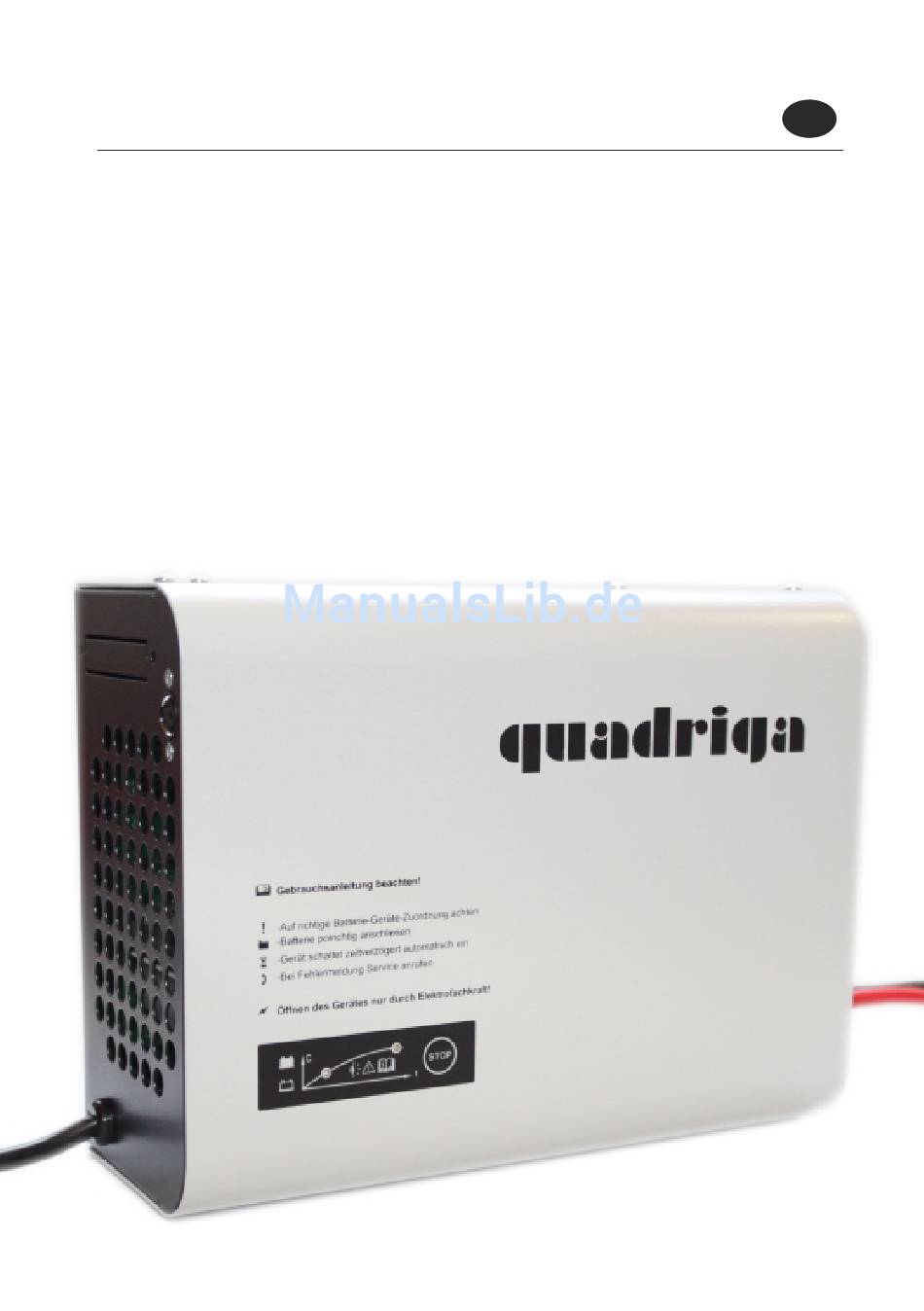

- Seite 1 Bedienungsanleitung HF-Batterieladegerät quadriga compact...
- Seite 2 Sehr geehrter Kunde, Wir danken Ihnen für den Erwerb dieses quadriga compact und das uns damit entgegengebrachte Vertrauen und wünschen Ihnen viele Jahre erfolgreiches Arbeiten mit diesem hochwertigen Produkt. Die vorliegende Bedienungsanleitung macht Sie mit der Installation und Bedienung Ihres Batterieladegerätes vertraut. Bitte lesen Sie vor Inbetriebnahme des Gerätes die folgenden Hinweise zu Ihrer eigenen...
- Seite 3 Sicherheitsvorschriften In dieser Bedienungsanleitung finden Sie Hinweise zum sicheren Umgang mit Ihrem Batterieladegerät. Der Hinweis ACHTUNG! bezeichnet eine eventuell gefährliche Situation. Sie sollen diese Situation zum Schutz von Leib und Leben vermeiden. VORSICHT! weist Sie auf eine möglicherweise gefährliche Situation hin, die ebenfalls Verletzungen bzw.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Lieferumfang Bestimmungsgemäße Verwendung Zulässiger Bediener Funktionsprüfung Aufstellung und Inbetriebnahme 5.1. Anschlüsse an das Gerät Batterieanschluss Bedienung 7.1. Ladungsunterbrechung Fehlermeldungen Wartung Entsorgung Technische Daten und Typentabelle EU-Konformitätserklärung... -
Seite 5: Lieferumfang
Ladung, 80% voll, Ladeende, Lüftung, Bat- terieunterspannung, Störung, Losfahrschutz, Aquamatik, Wartungsintervall, etc. 2. Bestimmungsgemäße Verwendung ACHTUNG! Das Ladegerät quadriga compact ist aus- schließlich zum Laden von wiederaufladbaren Bleiakkumulatoren bestimmt. HINWEIS! Abhängig von der eingestellten Ladekennlinie können geschlossene, wartungsarme Batterien der Bauart GiS und PzS (geschlossene Nassbatterien), verschlossene, wartungsfreie Batterien der Bauart GiV und PzV (GEL- bzw. -
Seite 6: Zulässiger Bediener
ACHTUNG! Reparaturen und Änderungen der Ladeparameter müssen ausschließlich von einer Elektrofachkraft durchgeführt werden. 4. Funktionsprüfung HINWEIS! Batterieladegeräte der Baureihe quadriga compact sind mit einem Weitspannungseingangsbereich ausgestattet. Das heißt, sie können an allen Wechselspannungsnetzen betrieben werden. Es ist jedoch darauf zu achten, dass bei geringerer Netzspannung aufgrund der stärkeren Erwärmung nicht die volle... - Seite 7 Lieferanten in Verbindung zu setzen. Dies gilt auch, wenn Sie zukünftig Ihr Batteriesystem oder Ihre Ladezeiten verändern möchten. HINWEIS! Batterieladegeräte der Baureihe quadriga compact sind mit einer elektronischen Verpolschutzeinrichtung ausgestattet. Prüfen Sie trotzdem, ob Ladestecker und Batteriedose polrichtig (rot ist plus und blau oder schwarz ist minus) angeschlossen sind und fügen...
-
Seite 8: Aufstellung Und Inbetriebnahme
5. Aufstellung und Inbetriebnahme HINWEIS! Sorgen Sie für eine stabile Stellfläche und montieren Sie die selbstklebenden Standfüße an den äußeren Enden. Sorgen Sie für einen sicheren Stand und verhindern Sie das Herabstürzen des Gerätes. Wenn möglich, befestigen Sie das Gerät mit den mitgelieferten Schienen auch bei waagerechter Aufstellung auf Tischen oder Konsolen. -
Seite 9: Anschlüsse An Das Gerät
5.1. Anschlüsse an das Gerät ACHTUNG! Alle elektrischen Anschlüsse an das Gerät sind grundsätzlich gemäß der einschlägigen gesetzlichen Vorschriften vorzunehmen. Elektrische Anschlüsse dürfen nur durch eine unterwiesene Elektrofachkraft erfolgen. Der Netzanschluß ist werksseitig bereits mit einem EURO-Schutzkontakt- stecker ausgeführt. ACHTUNG! Das Gerät darf nur an einer ausreichend geerdeten Steckdose (inkl. -
Seite 10: Batterieanschluss
Netzanschluß wieder hergestellt. Bei beweglichen Anlagen (Onboardmontage) ist darauf zu achten, dass ein versehentliches Losfahren durch geeignete Maßnahmen verhindert wird. Batterieladegeräte der Baureihe quadriga compact können dafür mit einem Losfahrschutz ausgestattet werden, der bei anliegender Netzspannung die Fahrsteuerung des Antriebes unterbricht. -
Seite 11: Bedienung
7. Bedienung VORSICHT! Verbinden Sie den Ladestecker mit dem Batteriestecker polrichtig. Nach erkennen der Batterie wird der Ladevorgang automatisch gestartet. Dies wird mittels gelb leuchtender LED angezeigt. Haben Sie die Batterie versehentlich verpolt angeschlossen blinkt die gelbe LED schnell. -
Seite 12: Ladungsunterbrechung
7.1. Ladungsunterbrechung Drücken Sie zur Unterbrechung des Ladevorgangs die Stopptaste. Die LED blinkt langsam gelb. Erst danach darf die Steckverbindung getrennt werden. Die Ladung kann nur durch eine kurze Unterbrechung auf der Netz- oder Batterieseite fortgesetzt werden. ACHTUNG! Wird der Ladestecker während des Ladens ohne Betätigung der Stopptaste getrennt, besteht Explosionsgefahr durch... -
Seite 13: Wartung
9. Wartung ACHTUNG! Das Gerät muss gemäß den gesetzlichen Bestimmungen mindestens alle 4 Jahre geprüft werden. Eventuell bestehen durch die Anwendung, die Aufstellungsart oder den Aufstellungsort davon abweichende kürzere Prüfintervalle. Ansonsten ist das Gerät vollständig wartungsfrei. Die Oberfläche des Geräts ist trocken und staubfrei zu halten. Liegt am Einsatzort eine hohe Staubbelastung vor, empfiehlt sich das gelegentliche Auspusten mit trockener Druckluft. -
Seite 14: Technische Daten Und Typentabelle
compact... -
Seite 15: Eu-Konformitätserklärung
12. EU - Konformitätserklärung Wir bescheinigen hiermit, dass die Batterieladegeräte der Baureihe quadriga compact aufgrund ihrer Konzipierung und Bauart, sowie der von uns in Verkehr gebrachten Ausführung den einschlägi- gen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmten Änderung des Gerätes verliert diese Erklärung ihre Gültigkeit. - Seite 16 Versionen dieser Bedienungsanleitung sowie Prospekte und weiterführende Informationen für Sie bereit. Stand: 01.07.2010 Ihr Servicepartner vor Ort: ELS Ladesysteme Vertrieb GmbH Schulzendorfer Straße 86B 12526 Berlin - Germany Fon: +49 (0) 30 536 97 701 Fax: +49 (0) 30 536 97 702 Mail: Info@ELS-Berlin.de...
