DIE BEDIENUNG

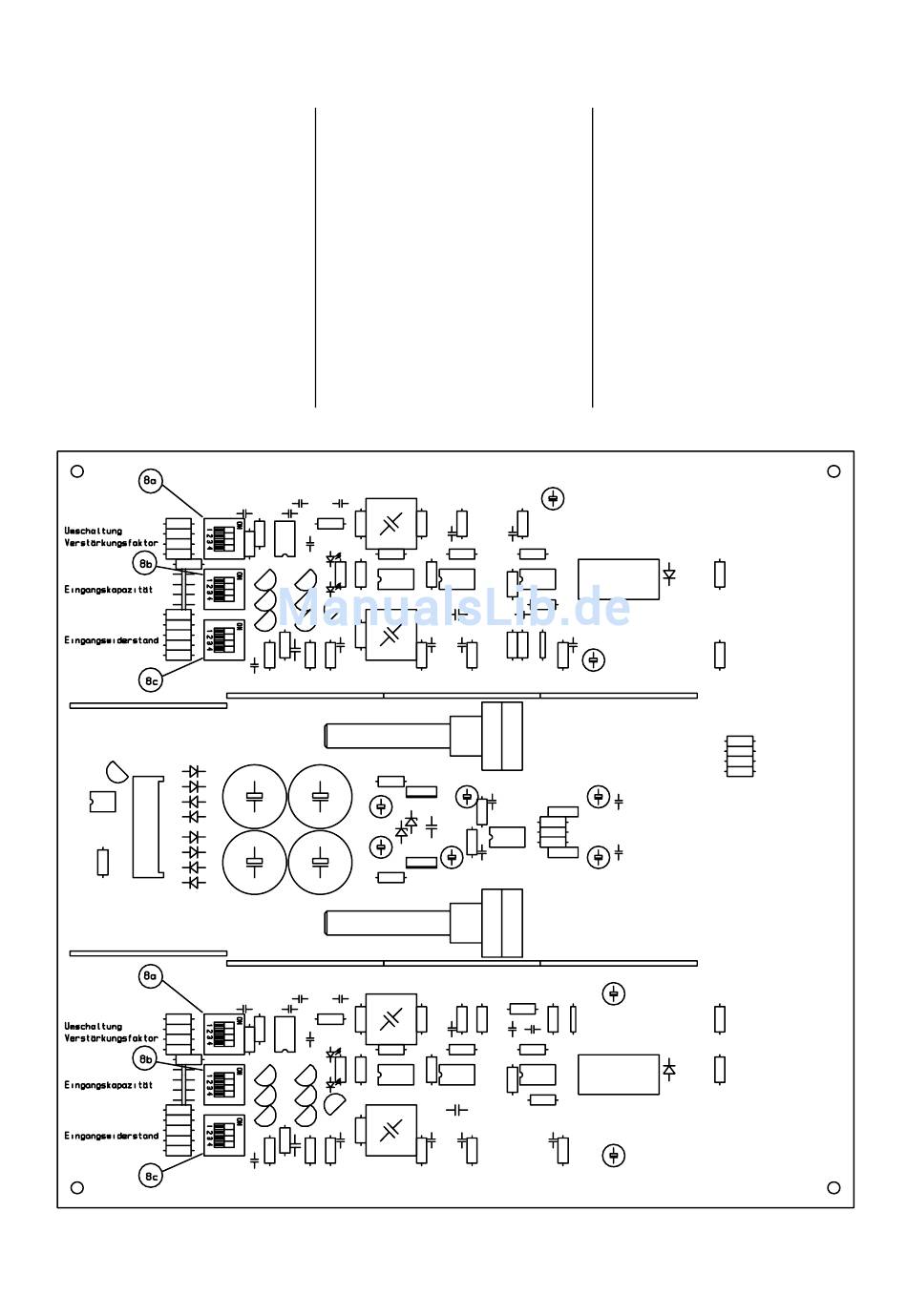

Der Schalterblock 8a dient zur
Umschaltung der Verstärkung.
In der Regel dienen die Schal-
ter 1 und 2 zur Anpassung der
Verstärkung bei Verwendung
eines MC-Systems und die
Schalter 3 und 4 bei MM-Syste-
men. Des weiteren lassen sich
aber durch Kombination aller 4
Schalter 16 verschiedene Ver-
stärkungsfaktoren einstellen.
Schalterblock 8b dient zur An-
passung eines MM-Tonabneh-
mersystems durch zuschalten
verschiedener
Kapazitäten.
Schalter eins von Block 8b
schaltet eine Kapazität von
22 pF ein, Schalter zwei 47 pF,
Schalter drei 100 pF und Schal-
ter vier 220 pF. Natürlich sind
auch hier durch Kombination
aller Schalter 16 verschieden
Anpassungskapazitäten
lich. Die Gesamtkapazität er-
halten Sie durch Addition aller
geschalteten Kapazitäten:
5
C
= C1 + C2 + C3 + C4
ges
Die einzustellende Kapazität
entnehmen Sie bitte dem Da-
tenblatt Ihres Tonabnehmersy-
stems.
Achtung! Wenn Sie ein MM-
Tonabnehmersystem verwen-
den, sollte kein Schalter von
Schalterblock 8c eingeschaltet
mög-
sein.
