9.1. Zusätzliche I/O-Technische Details

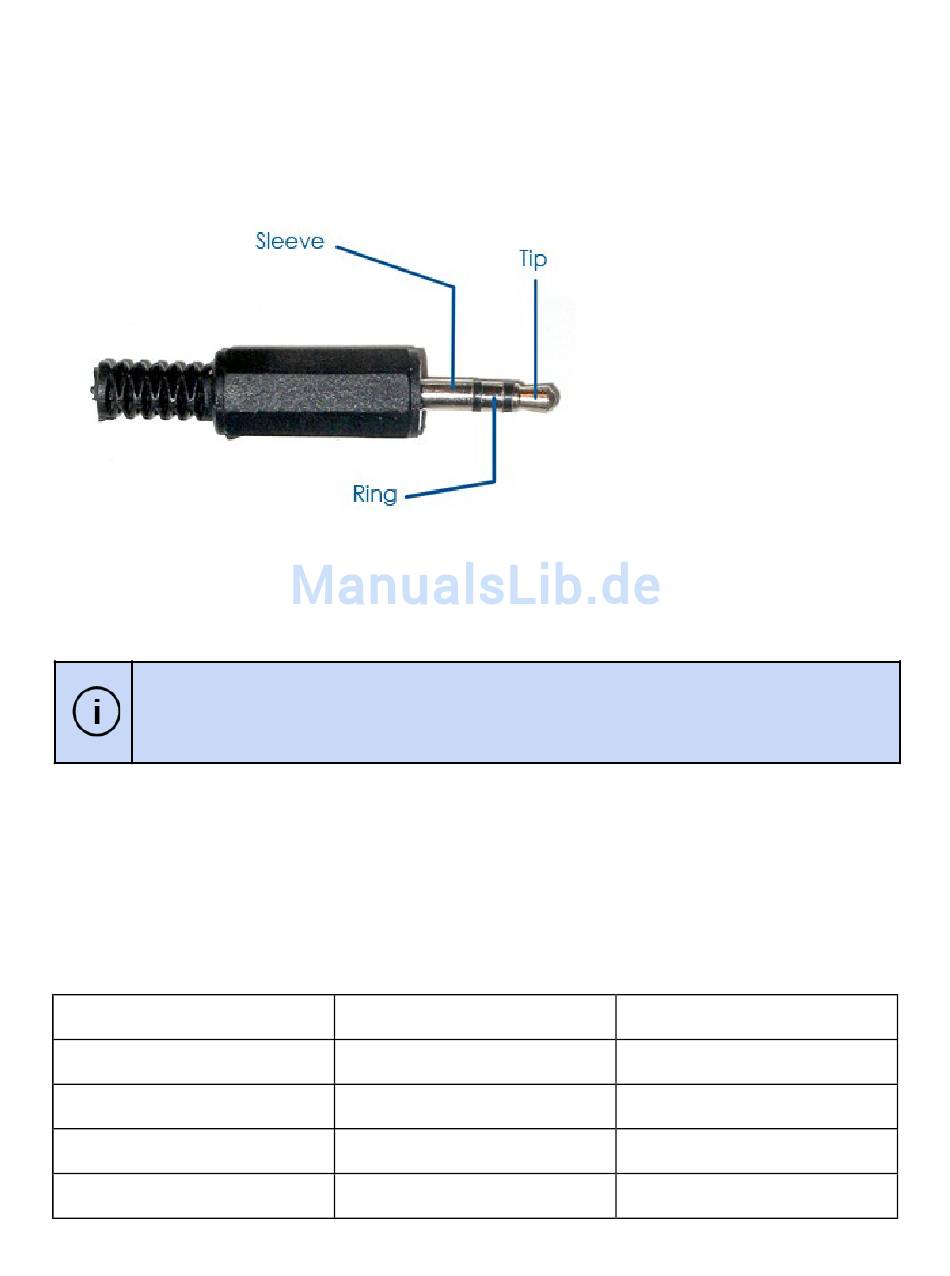

Jeder Aux-I/O-Port ist ein Tipp-ring-Hülse (TRS) 3 -Dirigent, 2,5 mm Jack. Jede Buchse besitzt
zwei I/O-Leitungen, und eine gemeinsame Linie (Mantel) mit Masse verbunden.
Normalerweise ist einer der I/O-Leitungen verbunden ist, die gemeinsame Linie für seinen Hafen
zu registrieren ein Eingangssignal. z. b. kann man Auslöser Aktivität mit Hilfe eines Schalters zu
verbinden Sie die Spitze des TRS-Klinkenstecker Kabel auf die Hülse.
I/O-Port Interaktion geschieht mit +5VDC, wenn Sie arbeiten mit einem externen
Gerät, das mit einer anderen Spannung, es isoliert werden müssen von der MX3 oder
einer Ebene-shifte verwendet werden muss.
Jedes I/O-Port gezogen ist hoch (+5VDC) intern über 20KOhm Widerstände.
Port
Aux-EIN
Aux-EIN
Aux B
Aux B
* - I/O 4 kann nur dann als Ausgabegerät verwendet werden, nicht als Input Trigger
Pin
Tipp
Ring
Tipp
Ring
E/A-Nr.
2
1
4 *
3
