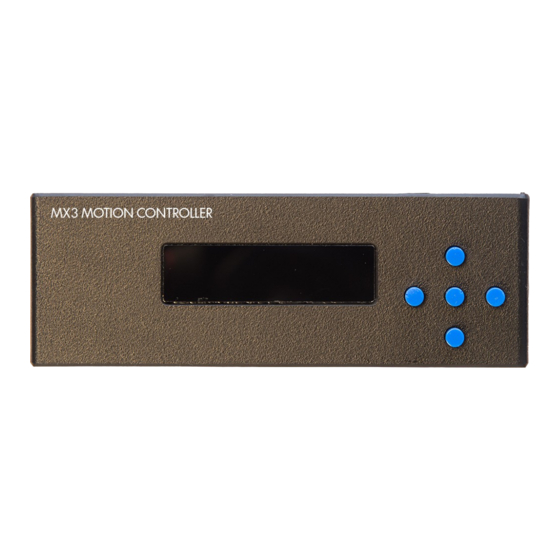

Dynamic Perception MX3 Benutzerhandbuch

Dynamische wahrnehmung motion controller
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Dynamische Wahrnehmung MX3 Motion Controller
Benutzerhandbuch
Firmware Version 1.09 Stand: 1. April 2014
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dynamic Perception MX3

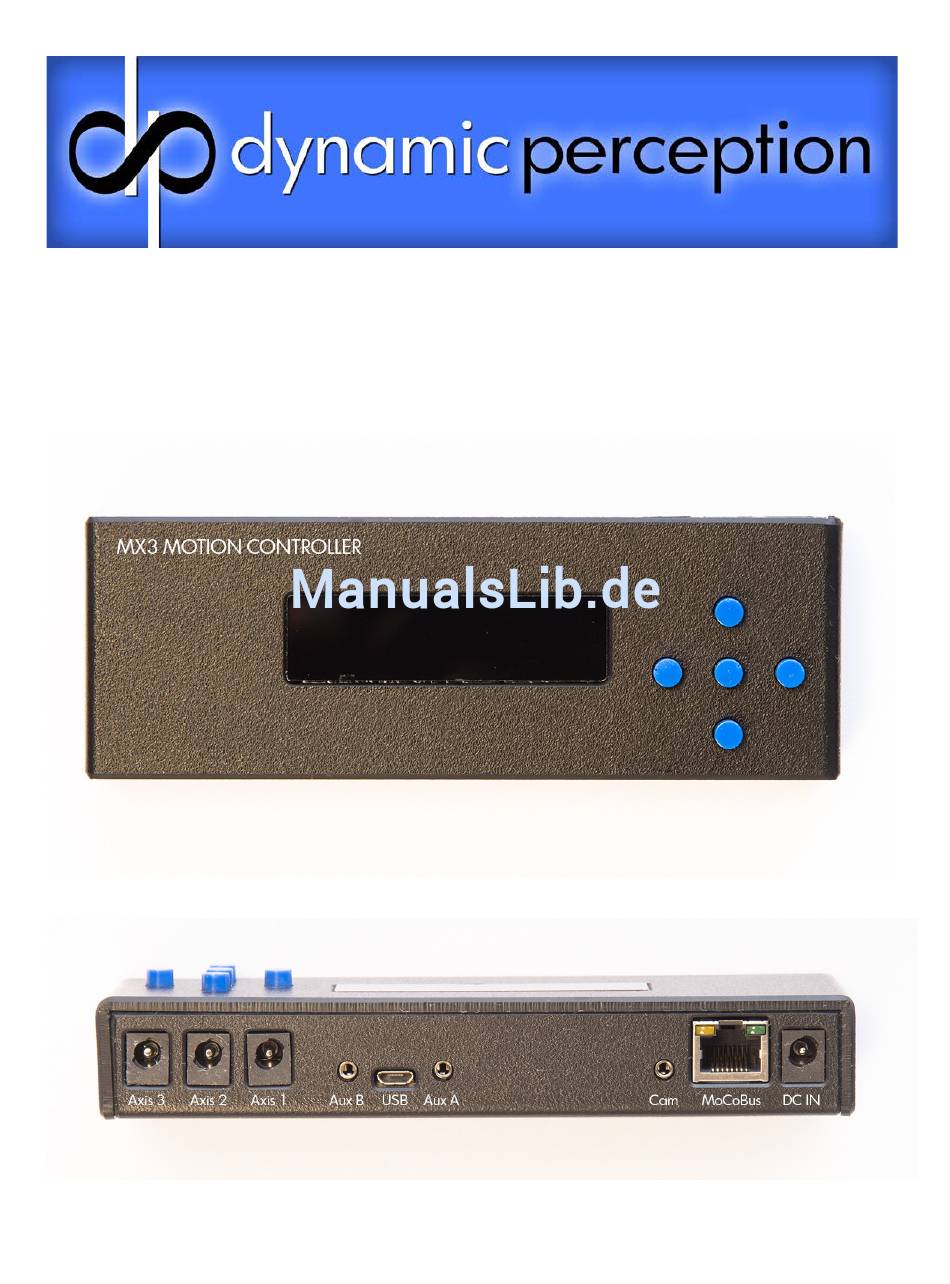

  • Seite 1 Dynamische Wahrnehmung MX3 Motion Controller Benutzerhandbuch Firmware Version 1.09 Stand: 1. April 2014...

  • Seite 2: Einhaltung Der Fcc-Bestimmungen

    Einhaltung der FCC-Bestimmungen Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt folgenden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) Dieses Gerät muss jede empfangene Störung akzeptieren, einschließlich einer Störung , die zu unerwünschtem Betrieb führen könnte. Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B, gemäß...
  • Seite 3 6.1. Connecting the Camera 6.2. Introduction to the MX3 Camera Cycle 6.3. Controlling Exposure on the Camera 6.4. Controlling Exposure on the MX3 6.5. Controlling Focus, Waking Camera up from Sleep 6.6. Multiple Exposures 6.7. Focus Lock with Shutter 6.8. Limiting Total Shots 6.9.

  • Seite 4: Technische Daten

    1. Technische Daten Parameter für den Betrieb Temperaturbereich (Standard) 0C - 80 °C (32 °F - 176F) Temperaturbereich (bei kalter Witterung) - 20C - 80C ( - 4F - 176F) Maximale relative Luftfeuchtigkeit 90 %, nicht kondensierend- Anschlüsse Kamera 3/32" (2,3 mm) I/O-Ports 2x 3/32"...
  • Seite 5 2. Übersicht Video Übersicht : http://vimeo.com/87678314 - -Der MX3 ist ein offenes-Quelle 3 -Achse Zeit-verfallen Motion Controller mit integrierter Kamera Steuerung, mehrere Device Connectivity, und MoCoBus unterstützen. Die Beta-baureihe wird nach den höchsten Spezifikationen mit industriellen Standardteilen, die MX3 ist ausgelegt für den jahrelangen zuverlässigen Betrieb im Bereich, wo auch immer Ihre Fotografie.

  • Seite 6: Grundlagen Der Bedienung

    Spannung an allen Motoren. 3.1.2. MoCoBus Steckverbinder Die MX3 mit Strom versorgt werden kann über MoCoBus beim Ausführen als MoCoBus Controller. Die Treiber werden deaktiviert, wenn die einzige Stromquelle ist der MoCoBus Steckverbinder, wie MoCoBus bietet nicht genügend Strom für den Betrieb DC-Motoren. Sie können eine Verbindung mit der DC-Eingangsbuchse und den MoCoBus Steckverbinder zur gleichen Zeit wie lange sie laufen auf die gleiche Spannung ein.

  • Seite 7: Usb-Anschluss

    3.1.3. USB-Anschluss Der USB-Anschluss verwendet werden kann in Verbindung mit einem Computer oder einen Hub mit eigener Stromversorgung, für die Stromversorgung der MX3 allein. Dies kann nützlich sein für den Aufbau der MX3, oder sie als Intervallaufnahmen allein. Motoren kann nicht verwendet werden mit USB-Stromversorgung, diese 5V-Quelle ist nicht ausreichend Strom zum Antrieb Vorderrad Motoren.
  • Seite 8 3.2. Springen Jede Taste kann mit besonderen Zweck je nach Aktivität der Benutzer, allerdings ist die allgemeine Funktion der einzelnen Taste ist unten angegeben: [Nach Oben] a. Wert erhöhen b. Wechseln Sie im Menü aufwärts c. Ändern der Anzeige [Down] a.
  • Seite 9 3.2 Bedienmasken Es gibt fünf große Bildschirme zur Steuerung: 1. Program Control 2. Kamera Kontrolle 3. Motor 1 4. Motor 2 5. Motor 3 Sie können Bildschirme durch Drücken der Tasten [UP] und [down] , solange sich der Cursor nicht auf dem Bildschirm aktiv.

  • Seite 10: Main Control Anzeigen

    4. Main Control anzeigen Die Mehrheit der ihre Interaktion mit dem MX3 wird durch die Main Control anzeigen, jede von diesen Bildschirmen bietet Zugriff auf eine Reihe von Parametern in Bezug auf das Display. So ändern Sie die Bildschirme, drücken Sie einfach die [ Up]- oder [Down] -Taste, während...
  • Seite 11 4.2. Kamera Kontrolle Die Steuerung der Kamera Bildschirm steuert die Grundfunktionen der Kamera. Auf diesem Bildschirm können Sie festlegen, ob die Belichtung gesteuert wird über die Kamera oder über Lampe, die Glühlampe oder Kamera Belichtungszeit, und die Konzentration. Darüber hinaus ist dieser Bildschirm wird angezeigt, ob oder nicht die Kamera ist zur Zeit beschäftigt (wobei eine Exposition, fokussieren, oder die Durchführung einer anderen Aktivität), und wie viele Forderungen ausgelöst wurden bereits während des laufenden Programms Ausführung.

  • Seite 12: Motor Control

    4.3. Motor Control Video über die Motor Control: http://vimeo.com/87678822 Die Motorsteuerung Bildschirme steuern Sie die grundlegenden Betrieb der einzelnen Motor Achse. Auf diesen Bildschirmen können Sie steuern, ob der Motor eingeschaltet ist, die Fahrtrichtung und die Geschwindigkeit der Bewegung, die Blei-in und Leitung-, Höhe, und die Rampe-in/out. Für weitere Informationen über die Funktionen zur Verfügung stehen, finden Sie auf der Motion Control"...
  • Seite 13 5. Im Menü System Die wichtigsten System Menü zugegriffen werden kann jederzeit mit der Taste [Enter] auf dem Bildschirm treffen, ohne ein Steuerelement ausgewählt. Alle Aspekte der Funktionsweise des Systems kann so konfiguriert werden aus diesem Menü. Sie können dieses Menü mit den fünf Tasten, wenn Sie in Menüs navigieren Sie haben folgende Funktionen: ●...
  • Seite 14 Innerhalb eines Menüs kann es sub-Menüs und Parameter, die bearbeitet werden soll. Wenn durch Drücken der [Enter auf ein beliebiges Element, wird es entweder offen, dass sub-Menü, oder ein Parameter Edit. Auf die Parameter Edit, die Bezeichnung des Parameters und Wert angezeigt wird. Für die Bearbeitung von Parametern, die Tasten haben folgende Funktion: ●...

  • Seite 15: Anschließen Der Kamera

    Video über die Kamerasteuerung: http://vimeo.com/87682007 Die MX3-System in der Lage ist die Steuerung einer Kamera durch die remote shutter Port über den Einsatz eines spezialisierten 3/32" (2,3 mm) TRS-Kabel der Kamera. Wenn Ihre Kamera nicht über eine Remote shutter port, es kann nicht ausgelöst werden mit der MX3. Sie benötigen eine spezielle Kamera Kabel, zur Verfügung gestellt von der dynamischen Wahrnehmung, für Ihre...

  • Seite 16: Einführung In Die Mx3-Kamera Zyklus

    6.2. Einführung in die MX3-Kamera Zyklus Um zu verstehen, wie die MX3 steuert Ihre Kamera, es ist wichtig zu wissen, was die Aktivitäten, die während einer Aufnahme. Diese Vorgänge erfolgen auf jeder Aufnahme Zyklus, und kann entweder automatisch oder manuell gesteuert.

  • Seite 17: Kontrolle Der Exposition Auf Der Kamera

    UP] und [ DOWN] -Tasten wählen Sie einen Wert, der gleich oder länger als die Dauer der Exposition derzeit auf Ihrer Kamera. Diese informiert die MX3 was die aktuelle Belichtungszeit ist mit ihrer Kamera und setzt die entsprechenden Motor delay-Zeit so, dass die Motoren nicht bewegen, während die Kamera ist.

  • Seite 18: Kontrolle Der Exposition Auf Der Mx3

    6.4. Kontrolle der Exposition auf der MX3 Sie können zur Steuerung der Belichtung direkt aus der MX3. Dies ist in der Regel am besten für lange Nacht Bilder oder Situationen, in denen Forderungen mehr als 30 Sekunden benötigt werden. In diesem Fall wird die MX3 steuert die Dauer der Belichtung die Blende für die gesamte Zeit der Exposition durchgeführt...

  • Seite 19: Mehrere Aufnahmen

    Zeit, die es dauert, die AEB shot sequence und Einstellen der Belichtungszeit zum Abgleich mit der MX3. Die Verzögerungszeit muss noch ausreichend Zeit für die Kamera der Puffer zu löschen (variiert je nach Kameramodell und memory card Geschwindigkeit). Mit dieser Methode der AEB shot Sequence wird ausgeführt werden so schnell wie möglich vor allem bei hoher...

  • Seite 20: Verriegelung Des Fokus Mit Verschluss

    Menü Navigation: [Enter] eingeben, um zum Hauptmenü Menü System [Up] oder [ Down], bis Kamera ausgewählt ist [Enter], um Menü Kamera [Up] oder [Down ] -Taste, bis die Aufnahmen ausgewählt ist [Enter], um den Parameter bearbeiten [Up] oder [ Down], um den Wert zu ändern [Enter] oder [ Rechts], um den neuen Wert zu speichern...

  • Seite 21: Vollständig Manuelle Steuerung Der Kamera

    Bewegungsarten zur Verfügung stehen, und wie sie diese in ihrer Zeit-Zeitrafferfilm. 7.1. Konfiguration Motor Achsen Wenn Sie sich zum ersten Mal mit dem MX3, müssen Sie zur Konfiguration der einzelnen Motor Achse legen Sie fest, welche Art von Motor sie verwenden, und die Funktion der Achse. Wenn Sie sich mit Hilfe eines dynamischen Wahrnehmung zur Verfügung gestellt Motor mit einer...
  • Seite 22 Wert zu speichern 7.1.2. Konfigurieren Sie Achse manuell Wenn Sie sich mit Eigenbau oder 3rd party-Ausrüstung mit der MX3, müssen Sie möglicherweise die Konfiguration der Achsen manuell Verfahren. Dazu bearbeiten Sie die RPM-, Verhältnis-, und Rotary Parameter direkt.
  • Seite 23 10. Wiederholen Sie 6 -9, bis alle Parameter gesetzt worden sind. 7.2. Wählen Sie Ihre Motion Modus Die beiden basic motion control Modi für den MX3 Motion Controller sind fortlaufende Bewegung und Schießen-Bewegen-Schießen. (Auch bekannt als SMS.) In ständiger Bewegung befindet, der Motor bewegt sich unabhängig von der Kamera geschossen, und im allgemeinen mit...
  • Seite 24 Statische Motive, Fügt reizvolle Bewegungsunschärfe, Mittlere Belastung ansonsten statische Themen Statische Motive Die längste Belichtungszeit möglich scharf, sich bewegende Objekte nscharf Star Szenen Wenn der Umzug mit Sternen, cont. helfen können Streifen zu vermeiden, wird jedoch die Vordergrund konzentrieren sich dabei auf sehr langen Belichtungszeiten Kritischen Fokus, Verhindern die Bewegung bei der Aufnahme...

  • Seite 25: Kontinuierliche Bewegung

    Fall wird der Motor bewegt wird mit voller Geschwindigkeit für einen kurzen Zeitraum. Dies ermöglicht es den MX3 zu produzieren sehr kurze Bewegungen über einen langen Zeitraum, indem du den Move up in sehr kleine Schritte, die ausgeführt werden einmal pro Intervall. Sie können zum Beispiel finden Sie in ständiger Bewegung sind sie begrenzt auf 0.1"...
  • Seite 26 Leitung-in kommen, bevor die Rampe-in beginnt. Ein Lead-aus ist nur dann durchgeführt, wenn die maximale Bilder Einstellung ist für die Kamera, sonst die MX3 wird nicht wissen, wann Sie starten eine Ableitung-aus Eine andere Ableitung Kontrolle, während das Programm läuft wird nur auf der...

  • Seite 27: Symmetrische Beschleunigung

    7.6. Linear Ramping Die MX3 automatisch die linear ramping, jeden Move. Im Falle der linearen Rampen, der Motor wird vom 0 Geschwindigkeit auf die angegebene Geschwindigkeit über die angeforderte Anzahl von Aufnahmen. Dies ermöglicht für sanftes Anfahren und Anhalten. Ändern der Rampe Kontrolle während der Ausführung eines Programms und die Motorsteuerung ist auf nur auf die Rampe.

  • Seite 28: Asymmetrische Beschleunigung

    7.6.2. Asymmetrische Beschleunigung Asymmetrische Beschleunigung ist, wenn die Ein- /Ausfahrt in und out Längen unterscheiden sich voneinander. Die MX3 ermöglicht es Ihnen, unterschiedliche Rampe Länge sowohl für in und out, so dass mehr künstlerische Kontrolle über ihren Film. So legen Sie einen asymmetrischen Rampe, mit dem entsprechenden...

  • Seite 29: Austauschen Von Wegbeschreibungen

    8. Warnungen und Alarme Der MX3 ist mit einer Reihe von Sensoren, um Zuverlässigkeit und Sicherheit bei-verwenden. Der MX3 ist in der Lage zu erkennen die Eingangsspannung, den gesamten Strom von allen Motoren, und die Temperatur der einzelnen Motor drivers.

  • Seite 30: Eingangsspannung Alarm

    Eine niedrige Eingangsspannung kann darauf hindeuten, dass ein Akku entladen ist mehr als es sein sollte und sie vielleicht schon bald nicht mehr mit Strom versorgt. Wie bei den MX3 nimmt eine Vielzahl von Spannung Eingänge können Sie die Schwelle von der Warnung, oder deaktivieren Sie diese Warnung durchaus wenn es stellt Fragen für Sie.

  • Seite 31: Zusätzliche Eingänge Und Ausgänge

    8.3. Motor Temperatur Alarm Wenn bei der internen motor Treiber überhitzen, dauerhafte Schäden auftreten können, die Motortreiber und andere Teile des MX3. Eine Überhitzung kann es von der Aufnahme Bedingungen (MX3-Links für einen langen Zeitraum in sehr hellem Sonnenschein, in eine warme Umgebung, mit laufenden Motoren auf oder in der Nähe von Peak aktuelle), oder kann das ein...

  • Seite 32: Zusätzliche I/O-Technische Details

    Sie die Spitze des TRS-Klinkenstecker Kabel auf die Hülse. I/O-Port Interaktion geschieht mit +5VDC, wenn Sie arbeiten mit einem externen Gerät, das mit einer anderen Spannung, es isoliert werden müssen von der MX3 oder einer Ebene-shifte verwendet werden muss.
  • Seite 33 9.2. Input Programm Aktionen Die MX3 können mehrere verschiedene Aktionen ausführen, wenn ein Eingang ausgelöst wird. Jeder Eingang kann so konfiguriert werden, dass eine andere Aktion als gut. Die folgenden Aktionen sind verfügbar für Eingänge: ● Start ○ Starten Sie das Programm ausgeführt wird, hat keine Auswirkungen, wenn sie bereits läuft...

  • Seite 34: Ändern Der Input Trigger Type

    9.2.1. Ändern der Input Trigger Type Es kann erforderlich sein, die der Trigger, der MX3 reagiert auf, je nach der Art des Geräts ab, an das sich anschließen. In den meisten Fällen ausgelöst werden soll, wenn das Signal ist rückläufig, das ist - der Moment, in dem der I/O angeschlossen ist an die gemeinsame Linie.

  • Seite 35: Ausgabe Vor Der Aufnahme

    9.3.1. Ausgabe vor der Aufnahme Wenn die Ausgabe vor der Aufnahme gewählt wird, können Sie steuern, wie lange vor der Aufnahme der Ausgabe wird ausgelöst mit dem Out B4-Parameter Zeit (in Millisekunden), und Sie können steuern, wie lange der Ausgang angesteuert wird mit dem Out B4-Trig mS Parameter. Beide Parameter sind verfügbar in den Aux-I/O-Menü...

  • Seite 36: Ändern Der Lautstärke

    9.4.1. Endschalter Eine der häufigsten Anwendungen für Aux-Eingang ist die Verwendung von Endschaltern. Wenn ein Schalter wird ausgelöst, die MX3-kann gestoppt werden, oder in eine andere Richtung gewendet werden kann weiter schießen so lange wie möglich. Bei Verwendung der Dynamischen Wahrnehmung Multi-Funktion Schalter Blöcke wie Endschalter, die Einrichtung ist schnell und einfach.

  • Seite 37: Externe Intervallaufnahmen

    Sie müssen immer die Init-I/O-Aktion nach der Änderung des I/O-Port Settings. 9.4.2. Externe Intervallaufnahmen Sie können das Signal von einem anderen Gerät zur Auslösung der MX3, zum Beispiel, wenn sie über mehrere Plattformen läuft und wollen ein zentrales Gerät, um sie zu automatisieren. In diesem Fall müssen Sie sicherstellen, dass sie über ein isoliertes Steuersignal für jeden MX3 - erreicht...
  • Seite 38 Eine gemeinsame Aktivität besteht in der Verwendung der MX3 mit einem 3rd party-Glühlampe ramping gerät. In diesem Fall möchten Sie die MX3 auf nur bewegen Sie die Motoren, wenn der Verschluss geschlossen wurde auf der Kamera, sondern als eröffnet. In diesem Fall werden sie mit der Kamera selbst als externe Intervallaufnahmen, aber Ändern der Art und Weise, wie die MX3 reagiert auf das Signal.
  • Seite 39 [Enter] zum Bearbeiten der I/O-Mode-parameter [Up] oder [ Down], um den Parameter zu ändern auf "Ext. Int. " [Enter], um den Parameter Wert [Up] oder [Down ], um die Option Im Trigger [Enter] zum Bearbeiten der Parameter Trigger Wert [Up] oder [ Down], um den Parameter zu ändern Wert auf steigende [Enter], um den Parameter Wert...
  • Seite 40 10. Kaltes Wetter VFD Display Der MX3 ist mit einem verfügbaren Kaltem Wetter VFD-Display erweitert werden kann, dass die niedrigeren Auslösetemperatur zu - 20C ( - 4F). Dies erfordert den Austausch des LCD-Bildschirm mit der VFD (Vacuum Fluorescent Display). Wie die Frequenzumrichter können mehr Energie verbrauchen und es hat keine Hintergrundbeleuchtung, sodass der FU- Kann ausgeschaltet werden automatisch nach einer bestimmten Zeit, basierend auf der "LCD-...

  • Seite 41: Systemeinstellungen

    11. Systemeinstellungen Einige erweiterte Systemeinstellungen und Speicher Optionen stehen zur Verfügung: 11.1. Metrische Anzeige Lineargeschwindigkeiten angezeigt werden können entweder in Zoll (Standard), oder in Zentimetern. Zum Umschalten zwischen Zoll und cm für Linear Motor Drehzahl angezeigt wird, verwenden Sie die metrische Anzeige Parameter in das Hauptmenü "settings". Menü...
  • Seite 42 Vorgang abzubrechen innerhalb von 8 Sekunden durch Drücken der Eingabetaste aus. Wenn der Speicher zurückgesetzt wurde, werden sie nicht mehr in der Lage sein, mit Hilfe der MX3 bis sie schalten Sie das Gerät ein und wieder aus. Der Bildschirm wird Sie informieren. Menü Navigation: [Enter] eingeben, um zum Hauptmenü...
  • Seite 43 11.4. Speichern/Laden von Speicher Die MX3 verfügt über drei Speicherbänke können alle aktuellen Einstellungen gespeichert werden und dann bei Bedarf jederzeit wieder aufrufen. Selbst wenn der MX2 ist auf die Werkseinstellungen zurücksetzen die Speicherbänke wird beibehalten. Speichern Speicher Menü Navigation: [Enter] eingeben, um zum Hauptmenü...

  • Seite 44: Aktualisieren Der Firmware

    CDC-Lufa durchgeführte Futteruntersuchungen haben gezeigt Fahrer befindet sich in der/Treiber Unterverzeichnis des DPWebUpdate Die folgenden Schritte können Sie laden Sie eine neue Version der Firmware für die MX3: 1. Starten Sie den DPWebUpdate Programm 2. Damit DPWebUpdate nach neuen Updates (Internetverbindung erforderlich) 3.
  • Seite 45 Anhang A: Menübaum ● Kamera ○ Intervall Sekunden ○ Max. Aufnahmen ○ Lampe Belichtung ○ Verw. bis: Ch. Zeit mS ○ Verw. bis: Ch. Ms Verzögerung ○ Schwerpunkt mS ○ Aufnahmen ○ Verriegelung des Fokus ○ Start Timer ● Motoren ○...
  • Seite 46 ○ Jump! Anhang B: Liste der unterstützten Kameras Die folgenden Kameras werden unterstützt, die durch Kamera Verbindung von dynamischen Eindruck. Beachten Sie, dass nicht alle Kameras können alle Funktionen unterstützt. Stellen Modell Kabel Canon 10D, 20D, 30D, 40D, 50D, 7D, 6D, 1D Mark II, 1Ds Mark II, 1D Canon N3 Mark III, 1Ds Mark III, 1D Mark IV, 5D, 5D Mark II und 5 D Mark Canon...
