Bedienungsanleitung Sirius K40 (Hydraulikanlagen)

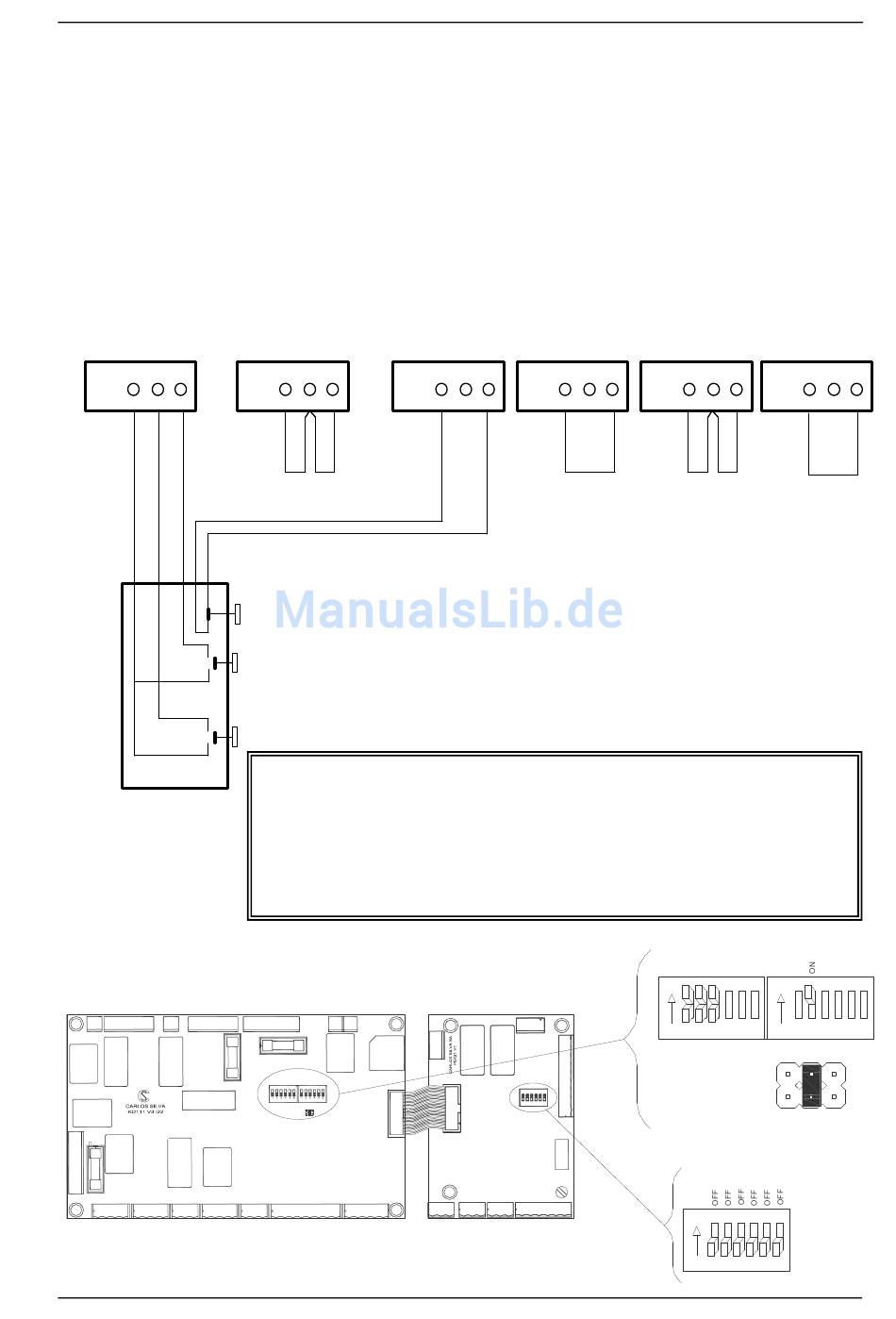

PROVISORISCHER ANSCHLUSS FÜR DIE PLATTFORMMONTAGE
Die hier beschriebene Anschlussart und Konfiguration gilt ausschließlich für die Montage der Plattform.
¡WICHTIG!: Vor dem Bewegen der Plattform müssen Sie unbedingt prüfen, ob keine Gefahren bestehen.
VERGESSEN SIE NACH ABSCHLUSS DER ARBEITEN NICHT, DIE KABELBRÜCKEN WIEDER ZU
ENTFERNEN UND DIE PLATTFORM KORREKT ZU KONFIGURIEREN.
B6
3
4
5
Bedienfeld
C a r l o s S i l v a S A
MONTAGE-MODUS
Steurung SIRIUS
KDT11 V3, Programmversion ≥ KST03-K40
B7
1
2
3
B5
Brücken
STOP
AUFWÄRTS
ABWÄRTS
1.- In den karte KDT11:
-Stellen Sie den Jumper J6 auf. Sicherstellen, das J5 und J7 sind nicht gesetzt.
-In den SW2, konfigurieren Sie den Schalter A, B, C je über den zentralen.
(Siehe Konfiguration Datenblatt der Steuerung).
-In den SW1, stellen Sie den Schalter 2 auf ON.
Der Rest der switch keinen Einfluss in auf die Montage-Modus.
2.- In den karte PEK2x alle Schalter auf OFF
J
5 6 7
KDT11
1
2
3
B4
2
Brücke
PEK21
4
1
2
3
B3
B11
Brücken
SW2
ON
ON
1 2 3 4 5 6
SW1
ON
1
2
3 4
5
6
1
2
4
Brücke
SW1
1
2
3 4
5
6
J
5 6 7
