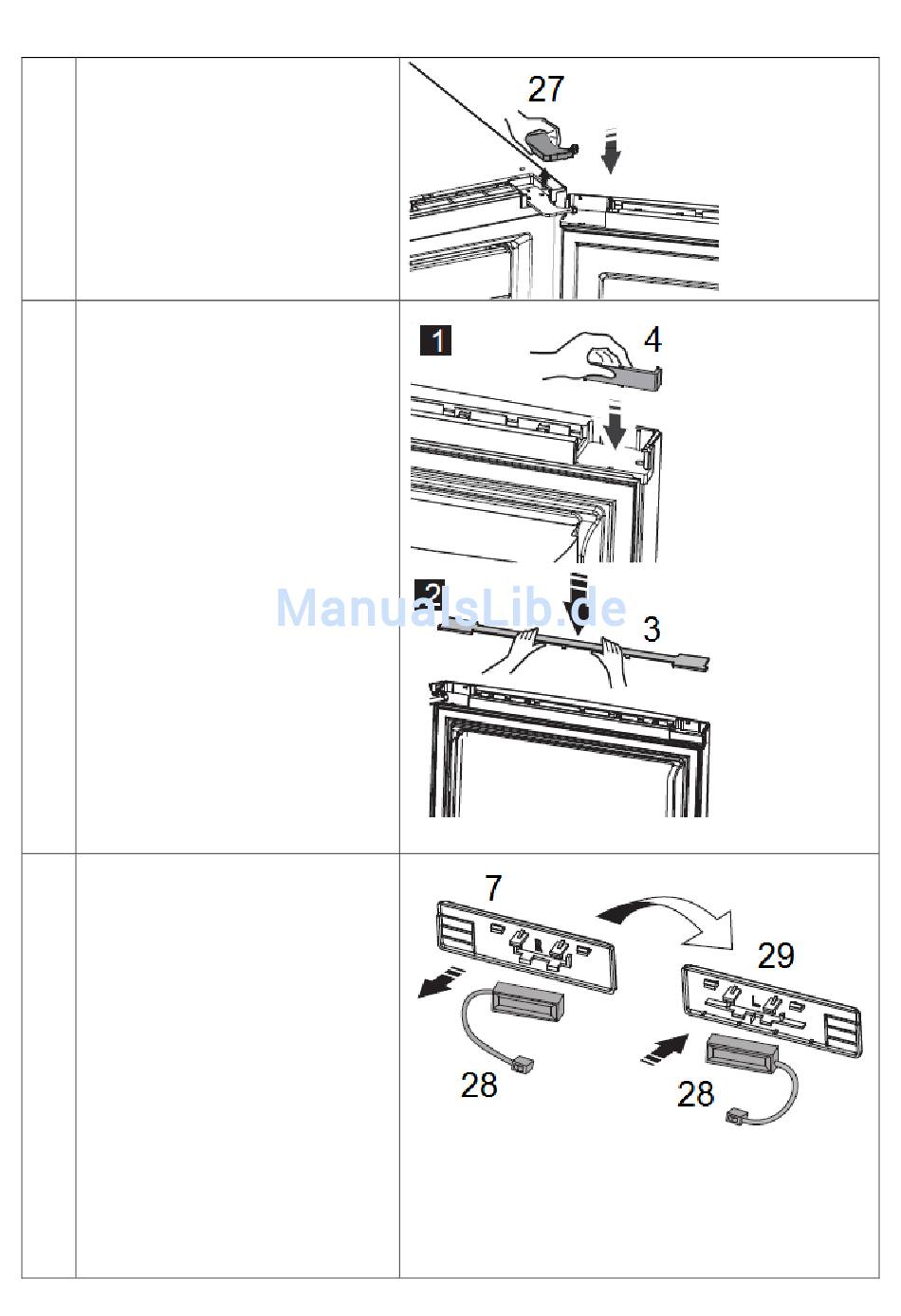

Die obere Scharnierabdeckung
27 aus dem Plastikbeutel
entnehmen und anbringen.
13.
Bauteile:
3 Obere Abdeckung Gerätetür
4 Eckabdeckung
Die Bauteile 3 und 4
(entnommen in Schritt 2)
hervor nehmen.
Das Bauteil 4 um 180° drehen
und in die Ecke der Gerätetür
einsetzen.
Das Bauteil 3 wieder
anbringen.
14.
Bauteile:
7
Abdeckungssperre
28 Reedschalter
29 Abdeckungssperre „R"
Das Bauteil 7 (entnommen in
Schritt 3) hervor nehmen.
Aus Plastikbeutel das Bauteil
29 entnehmen.
Den Reedschalter 28 aus
Bauteil 7 entnehmen, Bauteil
28 drehen und an Bauteil 29
anbringen.
Bauteil 7 in Plastikbeutel
aufbewahren.
