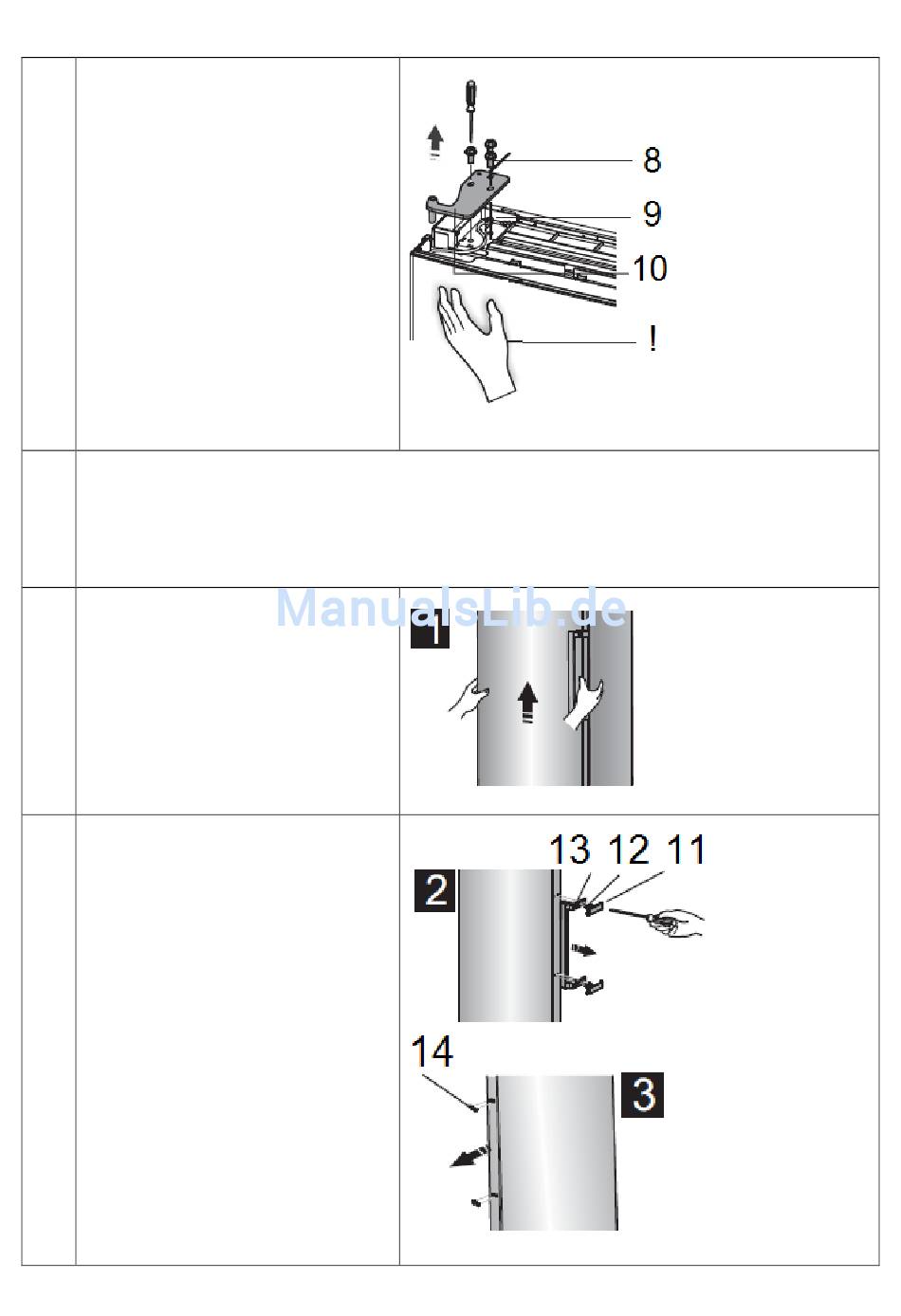

4.
Bauteile:
8
Spezielle selbstklebende
Flanschschrauben
9
Kabel
10 Oberes Scharnierteil
Das Schrauben 8 lösen und
entfernen.
Das Kabel 9 lösen.
Das Bauteil 10 anheben,
entnehmen und gut
aufbewahren.
HINWEISE
Die Gerätetür während Schritt 4 festhalten!
Nachdem das Scharnier entfernt ist, kann die Gerätetür nach vorne kippen.
5.
Die Gerätetür nun nach oben
hin aus dem unteren
Scharnier-bolzen herausheben.
Gerätetür vorsichtig abnehmen
und sorgsam mit der
Vorderseite gegen oben auf
weiches Material legen, um
Schäden zu vermeiden
6.
Bauteile:
11 Türgriff Abdeckkappen
12 Spezielle selbstklebende
Schrauben
13 Türgriff
14 Schraubloch
Abdeckkappen
Die Bauteile 11 und 14
anheben, die Schrauben 12
lösen.
Den Türgriff 13 abnehmen, um
180° drehen und auf der
anderen Gerätetürseite wieder
anbringen.
Version E1.2 11/2016
GS290-1NFA++
DE
Seite 23 von 38
