GS290-1NFA++
DE
11.

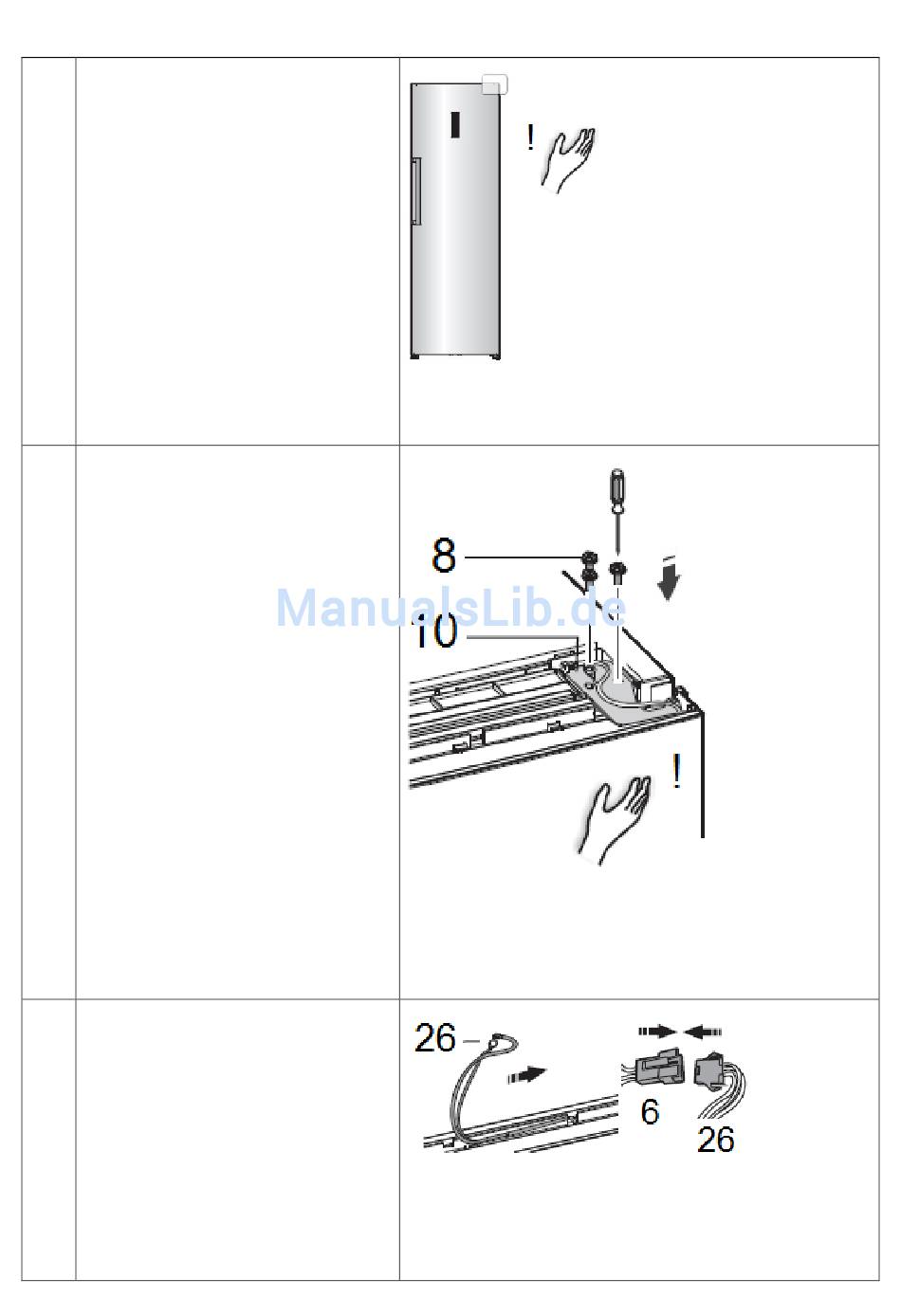

Das Gerät wieder aufrecht
aufstellen.
Die Gerätetür so anbringen,
dass die Öffnung an der
Türunterseite den Bolzen des
unteren Scharnierteils
aufnimmt.
HINWEIS
Die geschlossene Gerätetür
während Schritt11 festhalten,
um zu verhindern, dass sie
nach vorne kippt.
Bauteile:
8 Spezielle selbstklebende
Flanschschrauben
10 Oberes Scharnierteil
26 Kabel Gerätetür
Das Bauteil 10 an der
Geräteoberkante des neuen
Türanschlags anbringen. Die
Achse 23 fasst dabei in die
Öffnung an der Türoberseite.
Das Bauteil 10 und die
Gerätetür so ausrichten , dass
die Gerätetür gut und dicht
schließt.
Das Bauteil 10 und das Kabel
mit den Schrauben 8
befestigen.
12.
Bauteile:
6
Kabelsteckverbindung
26 Kabel Gerätetür
27 Obere Scharnierabdeckung
Das Kabel 26 in der Gerätetür
auf die andere Seite verlegen.
Die Kabelsteckverbindung 6
mit dem Kabel 26 verbinden.
Seite 26 von 38
Version E1.2 11/2016
