EINRICHTEN DES DMX
Leistungsaufnahme: Der WiFly NE1 Battery von ADJ® verfügt über ein Vorschaltgerät, das automatisch die
anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Mit diesem
Vorschaltgerät müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es
praktisch überall anschließen.
DMX-512: DMX steht für Digital Multiplex. Es ist ein universell einsetzbares Steuerprotokoll, das der
intelligenten Kommunikation zwischen Effektgeräten und dem Controller dient. Ein DMX-Controller sendet
DMX-Anweisungen zwischen dem Controller und dem Effektgerät hin und her. DMX-Daten werden als serielle
Daten über DATA "IN" und DATA "OUT" XLR-Anschlüsse, die sich an allen DMX-Geräten befinden (die
meisten Controller verfügen nur über eine DATA "OUT" - Anschlussbuchse), von Effektgerät zu Effektgerät
gesandt.
DMX-Verbindung: DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen
Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus
anzusteuern. Für
eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte immer ein möglichst
kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten untereinander hat keinen
Einfluss auf die DMX-Adressierung. Zum
Beispiel: Einem Gerät wurde die DMX-Adresse 1 zugewiesen und es kann an irgendeine Stelle der DMX-
Verbindung positioniert werden, am Anfang, am Ende oder irgendwo in der Mitte. Daher kann das erste Gerät,
das von einem Controller angesteuert wird, gleichzeitig das letzte in einer Reihe sein. Wenn einem Gerät die
DMX-Adresse 1 zugewiesen wurde, weiß der DMX-Controller, an welche Adresse er die Daten schicken soll,
egal an welcher Stelle der DMX-Kette sich das Gerät befindet.

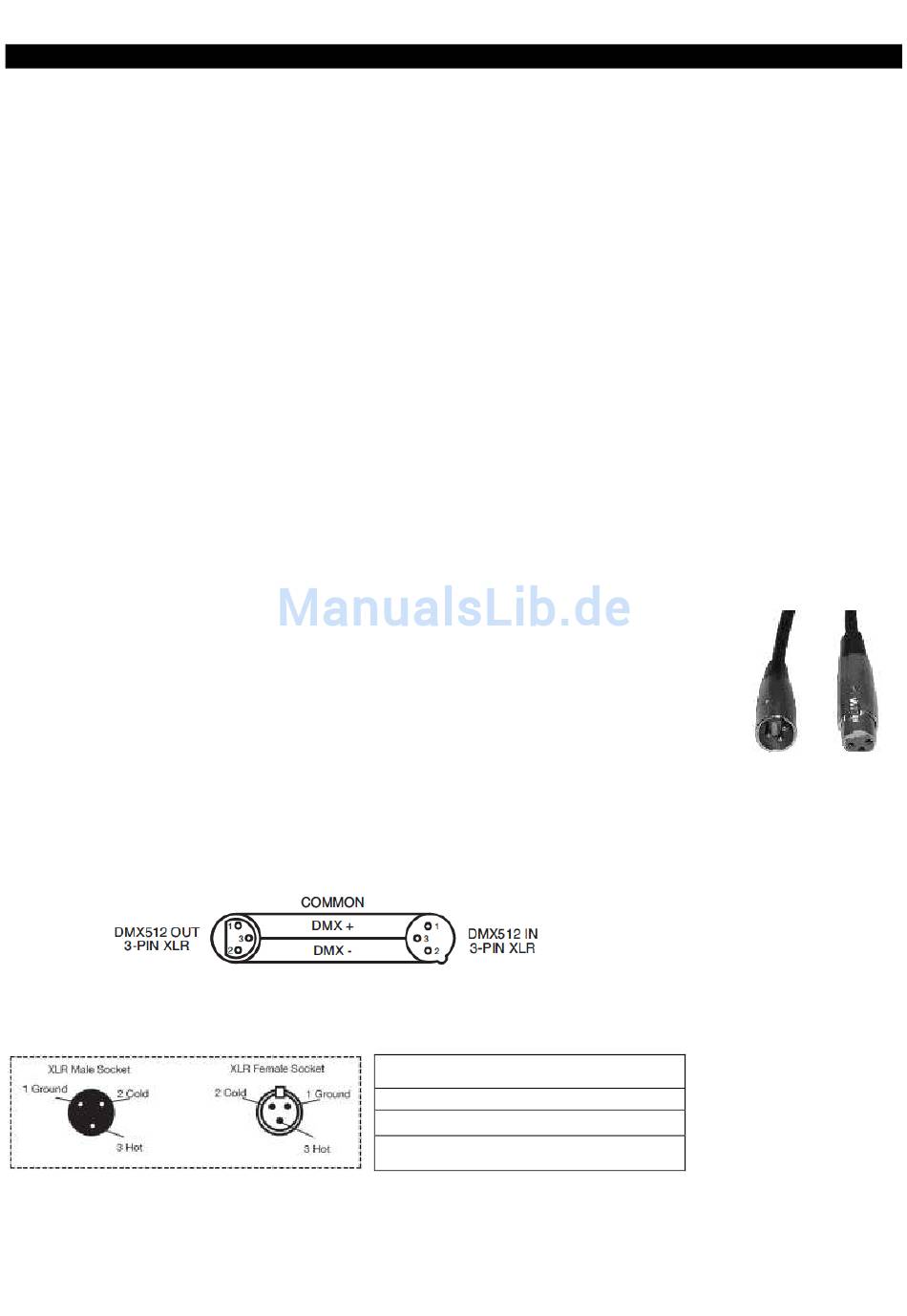

Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Ihr Gerät und Ihr DMX-
Controller benötigen ein zertifiziertes DMX-512 110 Ohm Datenkabel für den
Dateneingang und -ausgang (Abbildung 1). Wir empfehlen als DMX-Kabel das Accu-
Cable. Wenn Sie eigene Kabel verwenden, sollten Sie sicherstellen, dass dies
standardmäßige, abgeschirmte 110 – 120 Ohm Kabel sind (diese Art von Kabel erhalten
Sie in nahezu jedem professionellen Musik- und Beleuchtungstechnikgeschäft). Ihre
Kabel sollten über einen männlichen und weiblichen XLR-Stecker an jedem Kabelende
verfügen. Beachten Sie, dass das DMX-Kabel in Serie geschaltet werden muss und
nicht aufgeteilt werden kann.
Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3. Benutzen Sie nicht die
Masse am XLR-Stecker. Verbinden Sie den Massestift nicht mit der Abschirmung des Kabels und vermeiden
Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Ein Kontakt der
Abschirmung mit der Masse verursacht einen Kurzschluss und Störungen im Verhalten der Geräte.
Abbildung 3
A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly NE1 Battery Bedienungsanleitung Seite 5
Abbildung 2
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert (Minuspol)
Pol 3 = Signal (Pluspol)
Abbildung 1
