BEDIENUNGSANLEITUNG
Feuchte-Temperaturfühler mit
serieller Schnittstelle
Im Beispiel auf der gegenüberliegenden Spalte beträgt die gemesse-
ne Temperatur 21,94 °C und die Luftfeuchte 29,04 % RH.

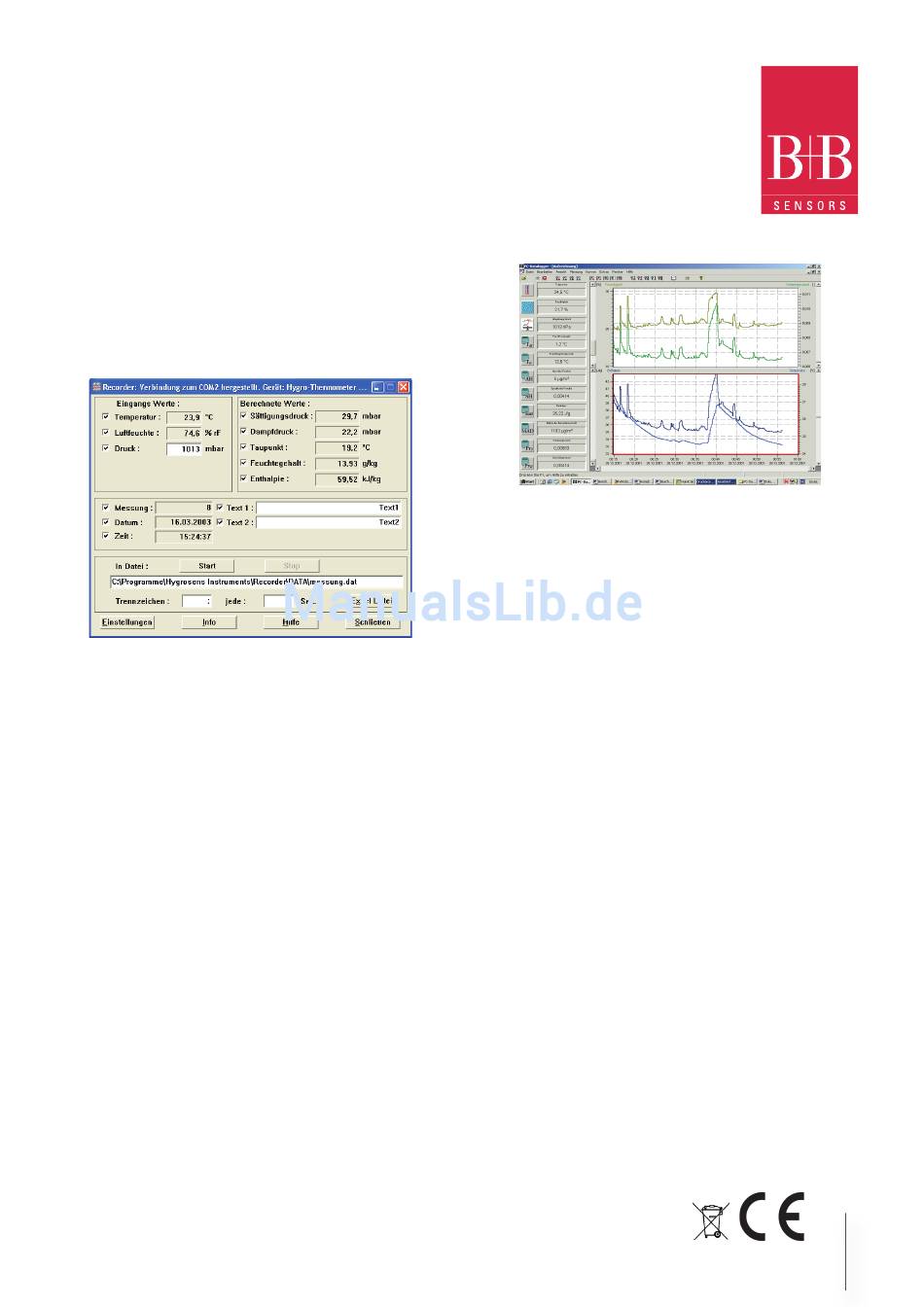

Ansicht der Software „RECORDER"
Zubehör (Optional)
Software PCLOG
Neben der Datenaufzeichnung auf Festplatte bietet die Software
als wichtigstes Leistungsmerkmal die grafische Darstellung aller
gemessenen und aufgezeichneten Kanäle als Temperatur-Zeit
Diagramm (Online-Schreiberfunktion). Mittels Drag&Clic kann ein
Fensterausschnitt vergrößert und die Zeit- oder Temperaturachse
beliebig skaliert werden. Neben der graphischen Ansicht ist auch die
Darstellung in Form einer Tabelle möglich. Die Zwischenablage dient
zur Übernahme der Messreihen in eine Tabellenkalkulation (z.Bsp
EXCEL™) oder die Textverarbeitung. Alle Tabellen und grafischen
Darstellungen können in Farbe ausgedruckt werden. Weiterhin sind
in der Software auch einfache Überwachungs- und Regelungsfunkti-
onen integriert. Für jeden Kanal können Grenzwerte gesetzt werden.
Bei Überschreitung ertönt ein akustisches Signal (Wave-Datei). Über
eine an der parallelen Schnittstelle angeschlossene Relaiskarte ist die
Ansteuerung von bis zu acht externen Verbrauchern möglich.
Eine Besonderheit ist der in das Programm integrierte hx-Rechner.
Dieser berechnet aus den gemessenen Werten relative Luftfeuchte
und Temperatur fünfzehn weitere Größen wie den Taupunkt, die
Absolutfeuchte, die Enthalphie, die Feuchtkugeltemperatur, den
Dampfdruck, den Sättigungsdruck, usw.
Technische Änderungen vorbehalten
0141 0316-194
20.04.2016
B+B Thermo-Technik GmbH | Heinrich-Hertz-Straße 4 | D-78166 Donaueschingen
Fon +49 771 83160 | Fax +49 771 831650 | info@bb-sensors.com | bb-sensors.com
Software Profilab
Mit der Software realisieren Sie professionelle Messtechnikprojekte
in einer einfachen, grafischen Entwickleroberfläche. Sie zeichnen
einfach den Schaltplan der Messschaltung und erstellen damit das
Projekt. Ohne jegliche Programmierkenntnisse lassen sich die Mess-
werte von Temperatur und Feuchte in der Messschaltung verwenden.
Arithmetische und logische Bausteine übernehmen die Verknüpfung
und Verarbeitung der Messwerte. Module wie Taktgeber, Schalt-
uhren und Relaiskarten usw. schaffen umfangreiche Steuer- und
Regelungsmöglichkeiten. Verschiedene Instrumente, Schreiber und
Tabellen dienen zur Speicherung und Darstellung der Messwerte und
mit Anzeige- und Bedienelementen steuern Sie den Messaufbau. Die
Bedienung erfolgt über eine selbstgestaltete Frontplatte, auf der Sie
Schalter, Potentiometer, Displays, LEDs, Instrumente usw. anordnen.
Die Software ermöglicht sogar die Compilierung des Projekts zu einer
EXE-Datei, die auch ohne „Profilab" lauffähig ist.
4 / 5
