BEDIENUNGSANLEITUNG

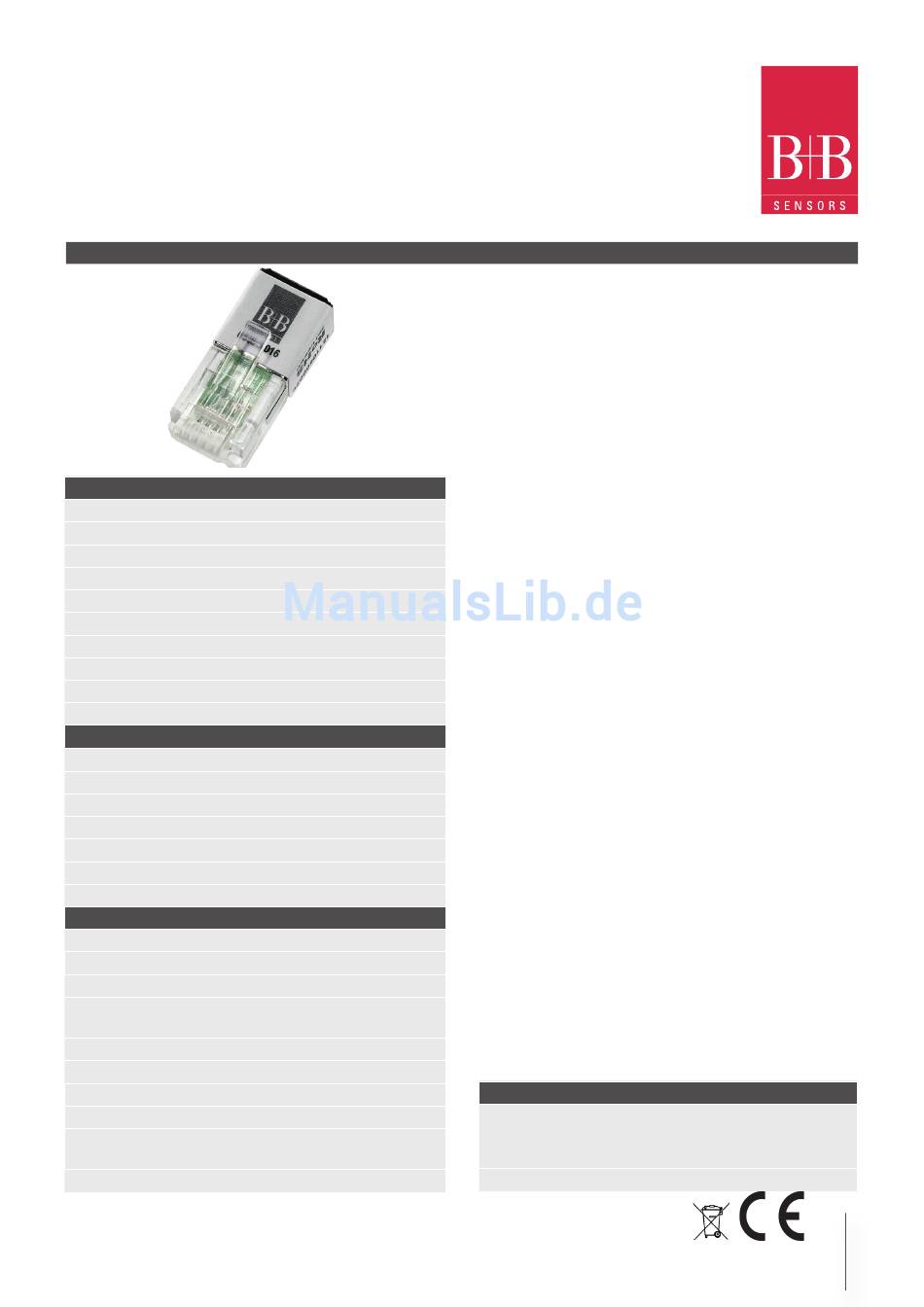

Digitaler Feuchte-/Temperaturfühler HYT131
0636 0016
Beschreibung
Technische Daten
Feuchtemessung
Messbereich Feuchte 0...100% RH, nicht kondensierend (Abb. 3)
Genauigkeit Feuchte ±3% RH (20....80% RH) (Abb. 1)
Reproduzierbarkeit ±0,2% RH
Hyterese < ±2% RH
Auflösung Feuchte 0,04% RH
Linearitätsfehler < ±1% RH
Ansprechzeit t <7 s
63
Tk Restfehler 0,06% RH/K (0...60 °C)
Langzeitdrift <0,5% RH/a
Messprinzip kapazitiver Polymer Feuchtesensor
Temperaturmessung
Messbereich Temperatur -20...+70 °C
Genauigkeit Temperatur ±0,4 °C (20...40 °C) (Abb. 2)
Reproduzierbarkeit ±0,1 K
Auflösung Temperatur 0,03 °C
Ansprechzeit t <7 s
63
Langzeitdrift <0,05 K/a
Messprinzip PTA (integriert)
Allgemein
Abmessungen (LxBxH) 23x10x8,3 mm
Stromaufnahme <22 µA bei 1 Hz
Isolationswiderstand min. 500 MΩ
Spannungsfestigkeit
1000 V AC
Gehäuse
Material Gehäuse Polycarbonate UL94V-2
Kontakte Kupferlegierung, vergoldet
Abschirmung Messing, vernickelt
CE-Konformität 2014/30/EU
Elektromagnetische
EN 61326-1:2013
Verträglichkeit
Artikelnummer 0636 0016
Technische Änderungen vorbehalten
0141 0316-12 29.09.2015
B+B Thermo-Technik GmbH | Heinrich-Hertz-Str. 4 | D-78166 Donaueschingen
Fon +49 771 83160 | Fax +49 771 831650 | info@bb-sensors.com | bb-sensors.com
Leistungsmerkmale
• Messbereich 0...100% RH, -20...+70 °C
• Kalibriert und temperaturkompensiert
• Abmessungen (LxBxH) 23x10x8,3 mm
• Genauigkeit ±3% RH, Temperatur ±0,4 °C
• Kompensierter Linearitätsfehler und Temperaturdrift
• Betriebsspannung 2,7...5,5 V
• I²C-Adresse 0x28 oder Alternativadresse
• RoHs konform
• CE konform
Anwendungsgebiete mit B+B Hytelog Multisensor
• Temperatur-/Feuchtemessung in der Luft
• Kontrollmessungen in Räumen, speziell in Klimaräumen
• Kontrollmessungen bei Trocknungsprozessen (Tee, Kräuter,
Hopfen)
• Kontrollmessungen in Gefriertruhen, Kühltheken
Allgemeines
Eingebettet in ein handliches RJ12-Gehäuse bietet der Fühler mittels
„Plug and Play"-Methode die perfekte Einstieglösung für Neueinstei-
ger in der Messtechnik. Der Feuchte-/Temperatursensor HYT131 ist in
einem handlichen RJ12-Stecker verbaut und bietet somit minimalste
Abmessungen für einen Fühler.
Die im Sensor integrierte Signalverarbeitung bereitet die Messwerte
komplett auf und liefert die Messergebnisse über die I²C-kompatible
Schnittstelle als digitalen Wert. Der Fühler ist präzise kalibriert und ohne
Abgleich voll austauschbar. Sowohl der Linearitätsfehler als auch der
Temperaturdrift werden mittels Programmierung korrigiert um genaues-
te Messergebnisse zu schaffen. Der Fühler wird im ESD-Schutzbeutel
geliefert. Er ist direkt nach dem Auspacken einsatzbereit und an Ihre
Hytelog Multisensor-Applikation (Artikelnummer 0567 0001) anschließ-
bar. Wir haben auch weitere Fühler mit verschiedenen Kabellängen und
Einbaumöglichkeiten in unserem Produktportfolio, bitte fragen Sie an!
Ab Seite 3 finden Sie eine bildlich beschriebene Anwendungserklärung.
Zum Messen benötigen Sie
Feuchte-/Temperaturmesssystem mit USB-
Schnittstelle Hytelog Multisensor mit USB-
Anschlusskabel und Auswertesoftware
Artikel 0567 0001 + 0636 0016 als Set
Art.Nr.: 0567 0001
Art.Nr.: 0570 0004
