Montage- und Bedienungsanleitung

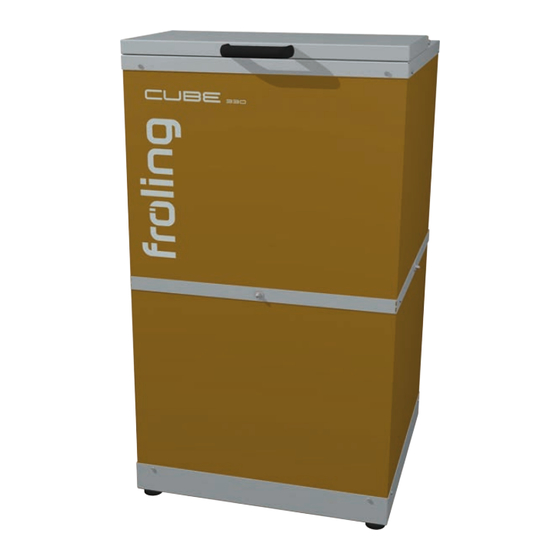

Cube 330
Deutschsprachige Original-Montage- und Bedienungsanleitung für Fachkraft und Bediener
Anweisungen und Sicherheitshinweise lesen und beachten!
Technische Änderungen, Druck- und Satzfehler vorbehalten!
M1660014 | Ausgabe 19.08.2014
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Froling Cube 330
- Seite 1 Montage- und Bedienungsanleitung Cube 330 Deutschsprachige Original-Montage- und Bedienungsanleitung für Fachkraft und Bediener Anweisungen und Sicherheitshinweise lesen und beachten! Technische Änderungen, Druck- und Satzfehler vorbehalten! M1660014 | Ausgabe 19.08.2014 Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
-
Seite 2: Inhaltsverzeichnis
Normen für bautechnische Einrichtungen und Sicherheitseinrichtungen 2.4.2 Verordnungen und Normen für zulässige Brennstoffe 2.4.3 Anforderungen an den Aufstellungsort Technik Montage Lieferumfang Cube 330 zusammenbauen Cube 330 positionieren und anschließen Montagehinweise für Schlauchleitungen 4.4.1 Potentialausgleich Bedienung Vor der Befüllung Cube mit Pellets befüllen Wiederkehrende Kontrolle Anhang Adressen 6.1.1... -
Seite 3: Allgemein
Allgemein 1 Allgemein Wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause Fröling ent‐ schieden haben. Das Produkt ist nach dem neuesten Stand der Technik ausgeführt und entspricht den derzeit geltenden Normen und Prüfrichtlinien. Lesen und beachten Sie die mitgelieferte Dokumentation und halten Sie diese ständig in unmittelbarer Nähe zur Anlage verfügbar. -
Seite 4: Sicherheit
Bestimmungsgemäße Verwendung 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Der Fröling Cube 330 ist ausschließlich für die Lagerung von Holzpellets bestimmt. Es dürfen nur jene Brennstoffe verwendet werden, die im Abschnitt „Zulässige Brennstof‐ fe“ definiert sind! Die Anlage nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, si‐... -
Seite 5: Schutzausrüstung Des Montagepersonals
Sicherheit Schutzausrüstung des Montagepersonals 2.3 Schutzausrüstung des Montagepersonals Für persönliche Schutzausrüstung gemäß den Vorschriften zur Unfallverhütung sor‐ gen! ▪ Bei Transport, Aufstellung und Montage: - geeignete Arbeitsbekleidung - Schutzhandschuhe - Festes Schuhwerk 2.4 Ausführungshinweise 2.4.1 Normen für bautechnische Einrichtungen und Sicherheitseinrichtungen ÖNORM H 5170 Heizungsanlage - Anforderungen an die Bau- und Sicherheits‐... -
Seite 6: Technik
Technik 3 Technik Pos. Benennung Wert Höhe Cube 1230 mm Gesamthöhe bei geöffnetem Befülldeckel 1640 mm Breite Cube 710 mm Breite Befüllöffnung 600 mm Länge Cube inkl. Anschlüsse für Saugschläuche 750 mm Länge Befüllöffnung 295 mm Anschluss Pellets-Saugleitung / Rückluftleitung Ø... -
Seite 7: Montage
Montage Lieferumfang 4 Montage 4.1 Lieferumfang ❒ Gelieferten Karton an der Oberseite mit geeignetem Werkzeug auftrennen ❒ Karton-Deckel aufklappen und Einzelteile entnehmen Grundrahmen mit Absaugsonde Abdeckrahmen mit Deckel und Einfüllgitter Spannband 2 Stk. Gewindestangen M6 Kartonbehälter Zubehör-Paket (ohne Abbildung): 2 Stk. Schlauchklemme Ø 50 mm, 4 Stk. Beilagscheiben M6, 4 Stk. Hutmuttern M6, 20 Stk. -
Seite 8: Cube 330 Zusammenbauen
Montage Cube 330 zusammenbauen 4.2 Cube 330 zusammenbauen ❒ Kartonbehälter auseinanderklappen und am Grundrahmen wie abgebildet aufset‐ ➥ Darauf achten, dass die Ausnehmung (1) an der Seite der Anschlussrohre ist ❒ Kartonbehälter an den vorgesehenen Bohrungen mit gewindefurchenden Linsen‐ kopfschrauben am Grundrahmen fixieren Ø... - Seite 9 Montage Cube 330 zusammenbauen ❒ Gewindestangen durch Spannband und Kartonbehälter einschieben und an der gegenüberliegenden Seite wieder herausführen ❒ Gewindestangen an beiden Enden mit Beilagscheibe und Hutmutter sichern ❒ Spannband an den vorgesehenen Bohrungen mit gewindefurchenden Linsenkopf‐ schrauben fixieren ❒ Abdeckrahmen auf Kartonbehälter aufsetzen und an den vorgesehenen Bohrun‐...
-
Seite 10: Cube 330 Positionieren Und Anschließen
Montage Cube 330 positionieren und anschließen 4.3 Cube 330 positionieren und anschließen Folgende Abstände sind beim Positionieren des Cube 330 zu beachten: Pos. Benennung Wert Platzbedarf - Rückseite mind. 400 mm Platzbedarf zum Anschluss der Saugschläuche, dabei den vorgegebenen Mindest-Biegeradius R der Schläuche (ca. -
Seite 11: Montagehinweise Für Schlauchleitungen
Montage Montagehinweise für Schlauchleitungen 4.4 Montagehinweise für Schlauchleitungen Für die bei den Fröling Saugaustragungen verwendeten Schlauchleitungen sind fol‐ gende Hinweise zu beachten: ▪ Schlauchleitungen nicht knicken! Mindestbiegeradius = 30 cm ▪ Schlauchleitungen möglichst geradlinig verlegen. Bei durchhängenden Leitungen kann es zu so genannten "Säcken" kommen und eine störungsfreie Pelletsförde‐ rung kann nicht mehr garantiert werden ▪... -
Seite 12: Potentialausgleich
Montage Montagehinweise für Schlauchleitungen 4.4.1 Potentialausgleich Beim Anschluss der Schlauchleitungen an die einzelnen Anschlüsse ist ein durchgeh‐ ender Potentialausgleich sicherzustellen! ❒ Am Ende der Schlauchleitung die Erdungslitze ca. 3 cm freilegen ➥ TIPP: Ummantelung mit Messer entlang der Litze aufschlitzen ❒... -
Seite 13: Bedienung
Vor der Befüllung 5 Bedienung 5.1 Vor der Befüllung Der Cube 330 sollte in regelmäßigen Abständen vor der neuerlichen Befüllung kom‐ plett entleert, auf Feinanteil geprüft und gegebenenfalls gereinigt werden. Tipp: Durch den Einsatz eines Pellets-Entstaubers (Fröling PST) kann der Feinanteil im Behälter reduziert werden, daher wird der Einsatz des Fröling PST empfohlen. -
Seite 14: Anhang
Anhang Adressen 6 Anhang 6.1 Adressen 6.1.1 Adresse des Herstellers FRÖLING Heizkessel- und Behälterbau GesmbH Industriestraße 12 A-4710 Grieskirchen AUSTRIA TEL 0043 (0)7248 606 0 FAX 0043 (0)7248 606 600 INTERNET www.froeling.com 6.1.2 Adresse des Installateurs Stempel Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
