Kermi x-center base Montageanleitung Seite 11

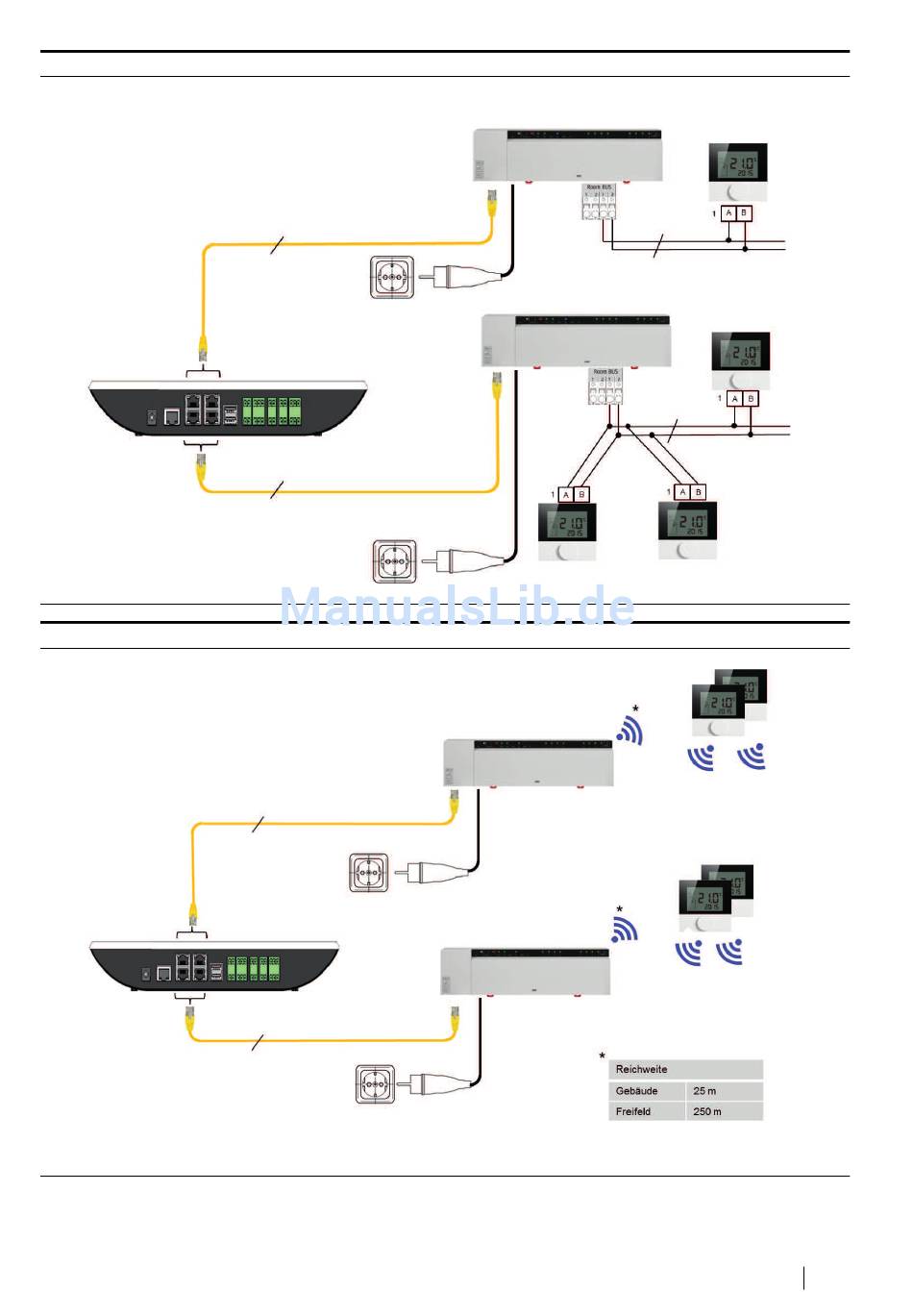

Abb. 8: Anschlussbild Flächenheizung und -kühlung (24 V Bus)
Netzwerkkabel cat. 5
Abb. 9: Anschlussbild Flächenheizung und -kühlung (24 V Funk)
Netzwerkkabel cat. 5
06/2017
Netzwerkkabel cat. 5
Netzwerkkabel cat. 5
OG
ISTY 2 x 0,6 mm²
EG
ISTY 2 x 0,6 mm²
OG
EG
* Zur Vergrößerung der Reichweite
Repeater verwenden
Montageanleitung x-center
