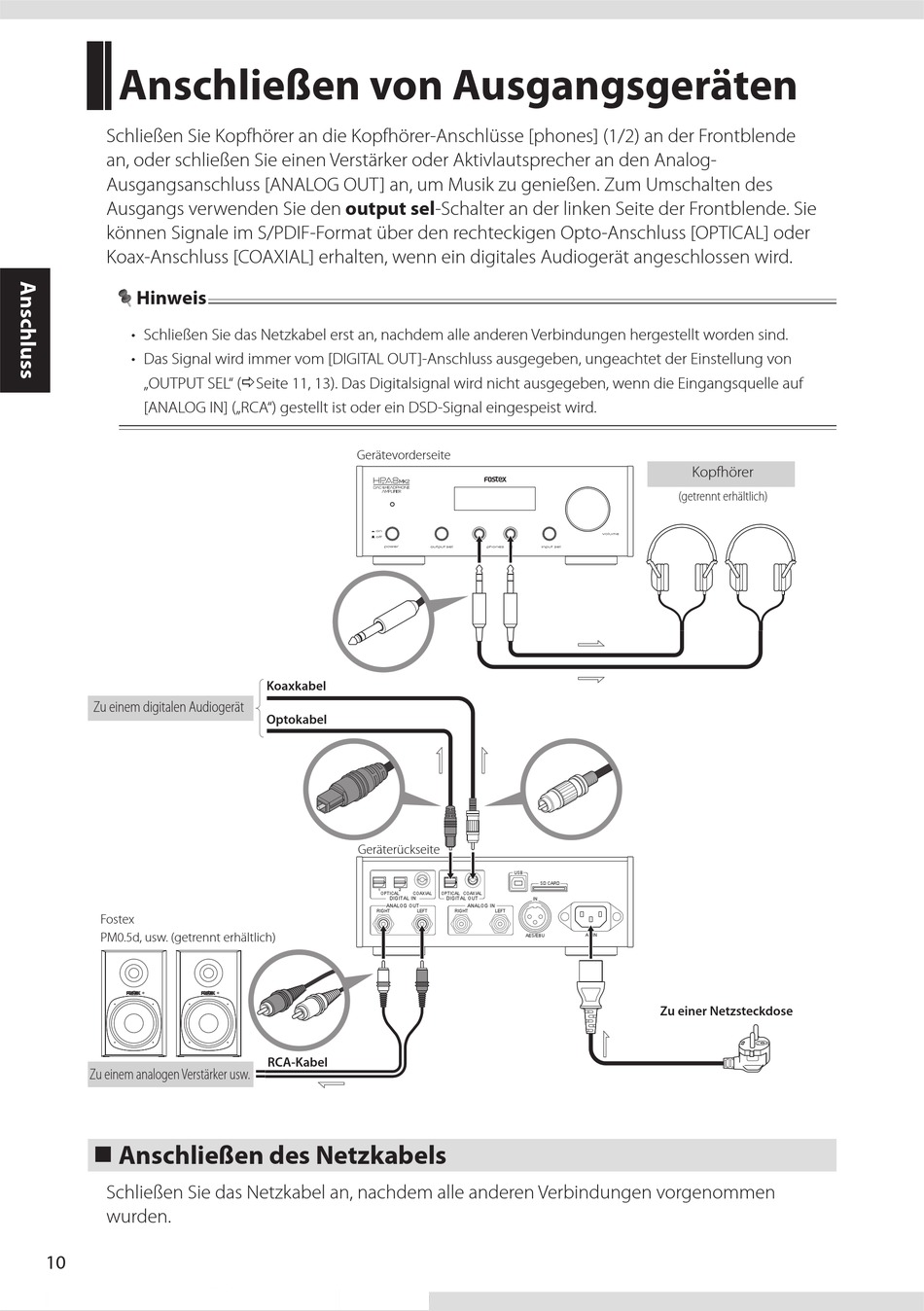

Anschließen von Ausgangsgeräten
Schließen Sie Kopfhörer an die Kopfhörer-Anschlüsse [phones] (1/2) an der Frontblende
an, oder schließen Sie einen Verstärker oder Aktivlautsprecher an den Analog-
Ausgangsanschluss [ANALOG OUT] an, um Musik zu genießen. Zum Umschalten des
Ausgangs verwenden Sie den output sel-Schalter an der linken Seite der Frontblende. Sie
können Signale im S/PDIF-Format über den rechteckigen Opto-Anschluss [OPTICAL] oder
Koax-Anschluss [COAXIAL] erhalten, wenn ein digitales Audiogerät angeschlossen wird.
Hinweis
• Schließen Sie das Netzkabel erst an, nachdem alle anderen Verbindungen hergestellt worden sind.
• Das Signal wird immer vom [DIGITAL OUT]-Anschluss ausgegeben, ungeachtet der Einstellung von
„OUTPUT SEL" (Seite 11, 13). Das Digitalsignal wird nicht ausgegeben, wenn die Eingangsquelle auf
[ANALOG IN] („RCA") gestellt ist oder ein DSD-Signal eingespeist wird.
Zu einem digitalen Audiogerät
Fostex
PM0.5d, usw. (getrennt erhältlich)
Zu einem analogen Verstärker usw.
„ Anschließen des Netzkabels
„
Schließen Sie das Netzkabel an, nachdem alle anderen Verbindungen vorgenommen
wurden.
10
Gerätevorderseite
Koaxkabel
Optokabel
Geräterückseite
1 2
OPTICAL COAXIAL
DIGITAL IN
ANALOG OUT
RIGHT LEFT
RCA-Kabel
1 2
USB
SD CARD
OPTICAL COAXIAL
DIGITAL OUT
IN
ANALOG IN
RIGHT LEFT
AC IN
AES/EBU
Kopfhörer
(getrennt erhältlich)
Zu einer Netzsteckdose
