BEDIENUNG

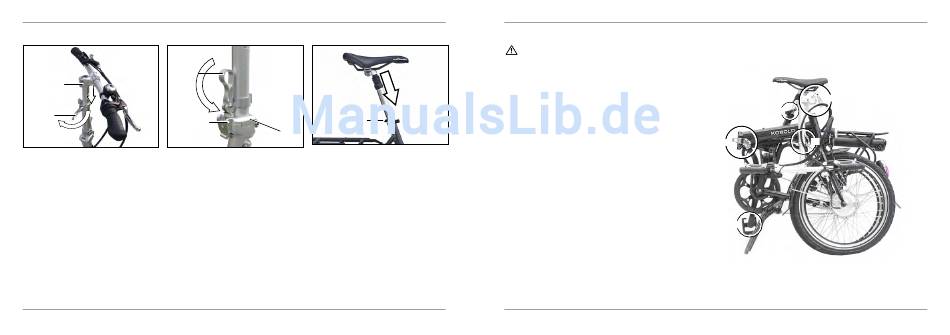

Fahrrad zusammenfalten
7
6
5
3. Lenkervorbau
4. Lenkerrohr
- Den Schnellspannhebel (5) entriegeln.
- Den vorderen Schnellspannhebel (7)
- Lenkervorbau (6) nach unten schieben.
entriegeln.
- Sicherungsriegel (8) nach außen drücken
und Lenkerrohr 9) nach unten klappen.
10
10
8
9
5. Sattel
- Den Schnellspannhebel (10) entriegeln
und Sattelrohr nach unten schieben.
Geobike Kobold
Geobike Kobold
Fahrrad auseinanderfalten
WARNUNG
ALLE SCHNELLSPANNHEBEL
Ein nicht ganz geschlossener Schnell-
spannhebel kann sich wieder öffnen.
Dies kann zu schweren Stürzen führen.
Das Umlegen des Schnellspannhebels
muß so schwer gehen, dass dafür der
Handballen benötigt wird. Nur dann ist
die Spannung stark genug.
Abmessungen (geklappt) in mm:
Länge 800 x Breite 400 x Höhe 800
1. Schnellspannhebel für Rahmen verriegeln.
2. Schnellspannhebel für Lenkerrohr verriegeln.
3. Schnellspannhebel für Lenkervorbau verriegeln.
4. Schnellspannhebel für Sattelrohr verriegeln.
5. Faltpedale rechts und links aufklappen.
BEDIENUNG
2
4
1
3
5
11
